Основные характеристики
|
Напряжение питания и диапазоны мощности:
|
1 x 208–240 В ... 0,25–2,2 кВт
|
|
|
3 x 208–240 В ... 0,25 – 11 кВт
|
|
|
3 x 380–480 В ... 0,37–18,5 кВт
|
|
Степень защиты корпуса
|
IP20/21
|
|
Рабочая температура
|
от -10 до +50 °C
|
|
Перегрузка по току
|
150%
|
|
Встроенные сетевые протоколы
|
Modbus RTU
|
|
Фильтры ЭМС
|
C2
|

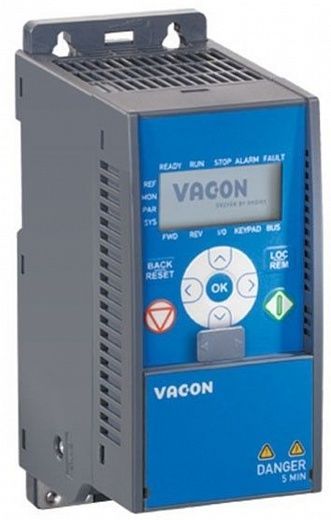

Уровень эффективности VACON 20 гораздо выше, чем можно ожидать от компактного привода переменного тока. Широкий диапазон мощности до 18,5 кВт и встроенный ПЛК значительно расширяют его адаптируемость, а быстрый и простой монтаж означает, что он отлично подходит для эффективного крупносерийного производства, например, для упаковочных и поточных линий.
Расшифровка кодов Vacon 20
Vacon20 3/3 фазы 380-500В (+DLRU+LLRU)
|
Заказной код
|
Типовой код
|
Мощность, кВт
|
Ток электродвигателя
|
Типоразмер
|
Размеры (ШхВхГ)
|
Вес, кг
|
Цена, евро (без НДС)
|
|
In (A)
|
1,5xIn (A)
|
|
135N0507
|
VACON0020-3L-0001-4
|
0,37
|
1,3
|
2,0
|
MI1
|
66х160х99
|
0,55
|
339
|
|
135N0509
|
VACON0020-3L-0002-4
|
0,55
|
1,9
|
2,9
|
MI1
|
66х160х99
|
0,55
|
353
|
|
135N1060
|
VACON0020-3L-0003-4
|
0,75
|
2,4
|
3,6
|
MI1
|
66х160х99
|
0,55
|
378
|
|
135N0511
|
VACON0020-3L-0004-4
|
1,1
|
3,3
|
5,0
|
MI2
|
90х195х102
|
0,7
|
426
|
|
135N1062
|
VACON0020-3L-0005-4
|
1,5
|
4,3
|
6,5
|
MI2
|
90х195х102
|
0,7
|
494
|
|
135N0567
|
VACON0020-3L-0006-4
|
2,2
|
5,6
|
8,4
|
MI2
|
90х195х102
|
0,7
|
566
|
|
135N0569
|
VACON0020-3L-0008-4
|
3
|
7,6
|
11,4
|
MI3
|
100х255х109
|
0,99
|
640
|
|
135N0570
|
VACON0020-3L-0009-4
|
4
|
9
|
13,5
|
MI3
|
100х255х109
|
0,99
|
728
|
|
135N0571
|
VACON0020-3L-0012-4
|
5,5
|
12
|
18,0
|
MI3
|
100х255х109
|
0,99
|
855
|
|
135N0515
|
VACON0020-3L-0016-4
|
7,5
|
12
|
24
|
MI4
|
165х370х165
|
8
|
981
|
|
135N1063
|
VACON0020-3L-0023-4
|
11
|
23
|
34,5
|
MI4
|
165х370х165
|
8
|
1238
|
|
135N0574
|
VACON0020-3L-0031-4
|
15
|
31
|
46,5
|
MI5
|
165х414х202
|
10
|
1500
|
|
135N0575
|
VACON0020-3L-0038-4
|
18,5
|
38
|
57
|
MI5
|
165х414х202
|
10
|
1658
|
Vacon20 3/3 фазы 380-500В (+EMC2+QPES+DLRU+LLRU)
|
Заказной код
|
Типовой код
|
Мощность, кВт
|
Ток электродвигателя
|
Типоразмер
|
Размеры (ШхВхГ)
|
Вес, кг
|
Цена, евро (без НДС)
|
|
In (A)
|
1,5xIn (A)
|
|
135N0508
|
VACON0020-3L-0001-4
|
0,37
|
1,3
|
2,0
|
MI1
|
160х98х65
|
0,5
|
371
|
|
135N0510
|
VACON0020-3L-0002-4
|
0,55
|
1,9
|
2,9
|
MI1
|
160х98х65
|
0,5
|
385
|
|
135N1129
|
VACON0020-3L-0003-4
|
0,75
|
2,4
|
3,6
|
MI1
|
160х98х65
|
0,5
|
410
|
|
135N0512
|
VACON0020-3L-0004-4
|
1,1
|
3,3
|
5,0
|
MI2
|
195х101х90
|
0,7
|
464
|
|
135N0859
|
VACON0020-3L-0005-4
|
1,5
|
4,3
|
6,5
|
MI2
|
195х101х90
|
0,7
|
532
|
|
135N0568
|
VACON0020-3L-0006-4
|
2,2
|
5,6
|
8,4
|
MI2
|
195х101х90
|
0,7
|
604
|
|
135N0513
|
VACON0020-3L-0008-4
|
3
|
7,6
|
11,4
|
MI3
|
254х108х100
|
1
|
684
|
|
135N0514
|
VACON0020-3L-0009-4
|
4
|
9
|
13,5
|
MI3
|
254х108х100
|
1
|
772
|
|
135N0572
|
VACON0020-3L-0012-4
|
5,5
|
12
|
18
|
MI3
|
254х108х100
|
1
|
899
|
|
135N0573
|
VACON0020-3L-0016-4
|
7,5
|
16
|
|
MI4
|
370х165х165
|
8
|
1075
|
|
135N1738
|
VACON0020-3L-0023-4
|
11
|
23
|
|
MI4
|
370х165х165
|
8
|
1332
|
|
135N0516
|
VACON0020-3L-0031-4
|
15
|
31
|
|
MI5
|
414х202х165
|
10
|
1624
|
|
135N0517
|
VACON0020-3L-0038-4
|
18,5
|
38
|
|
MI5
|
414х202х165
|
10
|
1782
|
Основные особенности
Входное напряжение (L1,L2,L3)
1 х 208-240 В: 0,25 – 2,2 кВт;
3 х 208-240 В: 0,25 – 11 кВт,;
3 х 380-480 В: 0,37 – 18,5 кВт.
Преимущества
- Широкие функциональные возможности и высокая эффективность
- Поддержка сетевых интерфейсов CANOpen, DeviceNet и Profibus
- Копирование параметров без питания от сети
- Возможность использования специализированного ПО
- Быстрая, простая установка и настройка параметров
|
