Напряжение питания и диапазоны мощности:
|
3 x 208–240 В ... 0,55–90 кВт
|
|
|
3 x 380–500 В ... 1,1 – 630 кВт
|
|
|
3 x 525–600 В ... 3–200 кВт
|
|
|
3 x 525–690 В ... 5,5 – 800 кВт
|
|
Степень защиты корпуса
|
IP00/21/54
|
|
Рабочая температура
|
от -10 до +50 °C
|
|
Перегрузка по току
|
110%
|
|
Встроенные сетевые протоколы
|
Modbus RTU, Modbus TCP, Bacnet IP, Bacnet MSTP, Metasys N2
|
|
Фильтры ЭМС
|
C2, C3
|

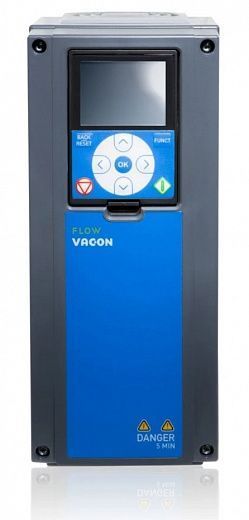

VACON 100 FLOW – это преобразователь частоты переменного тока, предназначенный для улучшения регулирования расхода в системах водоподготовки и очистки сточных вод, а также в системах автоматизации зданий. Он совмещает в себе основные функциональные возможности VACON 100 с функциями, которые специально разработаны для систем регулирования расхода, таких как установки с несколькими насосами и меню выбора прикладных программ.
Расшифровка кодов Vacon 100 FLOW
Серия Vacon 100 Flow напряжение сети 208-240 B (3 фазы)
|
Типовой код
|
Мощность, кВт
|
Ток, А
|
Габариты (ШхВхГ), мм
|
|
VACON0100-3L-0003-2-flow
|
0.55
|
3.7
|
128х328х190
|
|
VACON0100-3L-0004-2-flow
|
0.75
|
4.8
|
128х328х190
|
|
VACON0100-3L-0007-2-flow
|
1.1
|
6.6
|
128х328х190
|
|
VACON0100-3L-0008-2-flow
|
1.5
|
8
|
128х328х190
|
|
VACON0100-3L-0011-2-flow
|
2.2
|
11
|
128х328х190
|
|
VACON0100-3L-0012-2-flow
|
3
|
12.5
|
128х328х190
|
|
VACON0100-3L-0018-2-flow
|
4
|
18
|
144х419х214
|
|
VACON0100-3L-0024-2-flow
|
5.5
|
24
|
144х419х214
|
|
VACON0100-3L-0031-2-flow
|
7.5
|
31
|
144х419х214
|
|
VACON0100-3L-0048-2-flow
|
11
|
48
|
195х557х229
|
|
VACON0100-3L-0062-2-flow
|
15
|
62
|
195х557х229
|
|
VACON0100-3L-0075-2-flow
|
18.5
|
75
|
237х660х259
|
|
VACON0100-3L-0088-2-flow
|
22
|
88
|
237х660х259
|
|
VACON0100-3L-0105-2-flow
|
30
|
105
|
237х660х259
|
|
VACON0100-3L-0140-2-flow
|
37
|
143
|
290х966х343
|
|
VACON0100-3L-0170-2-flow
|
45
|
170
|
290х966х343
|
|
VACON0100-3L-0205-2-flow
|
55
|
208
|
290х966х343
|
|
VACON0100-3L-0261-2-flow
|
75
|
261
|
480х1150х365
|
|
VACON0100-3L-0310-2-flow
|
90
|
310
|
480х1150х365
|
Серия Vacon 100 Flow напряжение сети 380-500 B (3 фазы)
|
Типовой код
|
Мощность, кВт
|
Ток, А
|
Габариты (ШхВхГ), мм
|
|
VACON0100-3L-0003-5-flow
|
1.1
|
3.4
|
128х328х190
|
|
VACON0100-3L-0004-5-flow
|
1.5
|
4.8
|
128х328х190
|
|
VACON0100-3L-0005-5-flow
|
2.2
|
5.6
|
128х328х190
|
|
VACON0100-3L-0008-5-flow
|
3
|
8
|
128х328х190
|
|
VACON0100-3L-0009-5-flow
|
4
|
9.6
|
128х328х190
|
|
VACON0100-3L-0012-5-flow
|
5.5
|
12
|
128х328х190
|
|
VACON0100-3L-0016-5-flow
|
7.5
|
16
|
144х419х214
|
|
VACON0100-3L-0023-5-flow
|
11
|
23
|
144х419х214
|
|
VACON0100-3L-0031-5-flow
|
15
|
31
|
144х419х214
|
|
VACON0100-3L-0038-5-flow
|
18.5
|
38
|
195х557х229
|
|
VACON0100-3L-0046-5-flow
|
22
|
46
|
195х557х229
|
|
VACON0100-3L-0061-5-flow
|
30
|
61
|
195х557х229
|
|
VACON0100-3L-0072-5-flow
|
37
|
72
|
237х660х259
|
|
VACON0100-3L-0087-5-flow
|
45
|
87
|
237х660х259
|
|
VACON0100-3L-0105-5-flow
|
55
|
105
|
237х660х259
|
|
VACON0100-3L-0140-5-flow
|
75
|
140
|
290х966х343
|
|
VACON0100-3L-0170-5-flow
|
90
|
170
|
290х966х343
|
|
VACON0100-3L-0205-5-flow
|
110
|
205
|
290х966х343
|
|
VACON0100-3L-0261-5-flow
|
132
|
261
|
480х1150х365
|
|
VACON0100-3L-0310-5-flow
|
160
|
310
|
480х1150х365
|
Основные особенности
Входное напряжение (L1,L2,L3)
3 х 208-240 В: 0,55 – 90 кВт;
3 х 380-500 В: 1,1 – 630 кВт.
3 х 525-690 В: 5,5 – 800 кВт.
Преимущества
- Специальные функциональные возможности для насосов, вентиляторов и компрессоров обеспечивают простую интеграцию и эффективность системы.
- Безэлектролитные конденсаторы для цепей постоянного тока, обеспечивающие длительный срок эксплуатации и уменьшение стоимости эксплуатации в течение всего срока службы.
- Графическая панель с мастерами настройки, которые помогают пользователю в процессе ввода в эксплуатацию и запуска.
- Встроенные протоколы связи Ethernet и RS485 в стандартном исполнении обеспечивают эффективное интегрирование в системы автоматизации.
|
