Основные характеристики
|
Напряжение питания и диапазоны мощности:
|
3 x 208–240 В ... 0,55–90 кВт
|
|
|
3 x 380–500 В ... 1,1 – 630 кВт
|
|
|
3 x 525–600 В ... 3–200 кВт
|
|
|
3 x 525–690 В ... 5,5 – 800 кВт
|
|
Степень защиты корпуса
|
IP00/21/54
|
|
Рабочая температура
|
от -10 до +50 °C
|
|
Перегрузка по току
|
150%
|
|
Встроенные сетевые протоколы
|
Modbus RTU, Modbus TCP, Bacnet IP, Bacnet MSTP, Metasys N2
|
|
Фильтры ЭМС
|
C2, C3
|

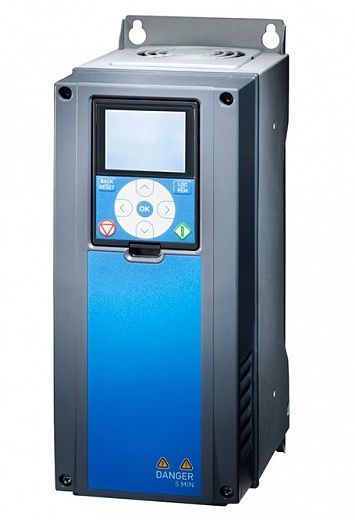

VACON 100 - это многоцелевой преобразователь частоты, которому можно найти сотни разных применений. Универсальность – вот что отличает его от конкурентов, а функции, которыми он снабжен, упрощают его эксплуатацию и техобслуживание. Встроенная поддержка Ethernet позволяет легко интегрировать его в системы автоматизации предприятий, а наличие ПО VACON Live означает возможность дистанционного ввода в эксплуатацию, техобслуживания и контроля работы. Данный частотный преобразователь может быть приспособлен для применения в любых сферах и обеспечит максимальную отдачу, в каких бы условиях он не работал.
Danfoss VLT HVAC Refrigeretion Drive FC 103
Серия Vacon 100 напряжение сети 208-240 B (3 фазы)
|
Типовой код
|
Мощность, кВт
|
Ток, А
|
Габариты (ШхВхГ), мм
|
|
VACON0100-3L-0003-2
|
0.55
|
3.7
|
128х328х190
|
|
VACON0100-3L-0004-2
|
0.75
|
4.8
|
128х328х190
|
|
VACON0100-3L-0007-2
|
1.1
|
6.6
|
128х328х190
|
|
VACON0100-3L-0008-2
|
1.5
|
8
|
128х328х190
|
|
VACON0100-3L-0011-2
|
2.2
|
11
|
128х328х190
|
|
VACON0100-3L-0012-2
|
3
|
12.5
|
128х328х190
|
|
VACON0100-3L-0018-2
|
4
|
18
|
144х419х214
|
|
VACON0100-3L-0024-2
|
5.5
|
24
|
144х419х214
|
|
VACON0100-3L-0031-2
|
7.5
|
31
|
144х419х214
|
|
VACON0100-3L-0048-2
|
11
|
48
|
195х557х229
|
|
VACON0100-3L-0062-2
|
15
|
62
|
195х557х229
|
|
VACON0100-3L-0075-2
|
18.5
|
75
|
237х660х259
|
|
VACON0100-3L-0088-2
|
22
|
88
|
237х660х259
|
|
VACON0100-3L-0105-2
|
30
|
105
|
237х660х259
|
|
VACON0100-3L-0140-2
|
37
|
140
|
290x966х343
|
|
VACON0100-3L-0170-2
|
45
|
170
|
290x966х343
|
|
VACON0100-3L-0205-2
|
55
|
205
|
290x966х343
|
|
VACON0100-3L-0261-2
|
75
|
261
|
480x1150х365
|
|
VACON0100-3L-0310-2
|
90
|
310
|
480x1150х365
|
Серия Vacon 100 напряжение сети 380-500 B (3 фазы)
|
Типовой код
|
Мощность, кВт
|
Ток, А
|
Габариты (ШхВхГ), мм
|
|
VACON0100-3L-0003-5
|
1.1
|
3.4
|
128х328х190
|
|
VACON0100-3L-0004-5
|
1.5
|
4.8
|
128х328х190
|
|
VACON0100-3L-0005-5
|
2.2
|
5.6
|
128х328х190
|
|
VACON0100-3L-0008-5
|
3
|
8
|
128х328х190
|
|
VACON0100-3L-0009-5
|
4
|
9.6
|
128х328х190
|
|
VACON0100-3L-0012-5
|
5.5
|
12
|
128х328х190
|
|
VACON0100-3L-0016-5
|
7.5
|
16
|
144х419х214
|
|
VACON0100-3L-0023-5
|
11
|
23
|
144х419х214
|
|
VACON0100-3L-0031-5
|
15
|
31
|
144х419х214
|
|
VACON0100-3L-0038-5
|
18.5
|
38
|
195х557х229
|
|
VACON0100-3L-0046-5
|
22
|
46
|
195х557х229
|
|
VACON0100-3L-0061-5
|
30
|
61
|
195х557х229
|
|
VACON0100-3L-0072-5
|
37
|
72
|
237х660х259
|
|
VACON0100-3L-0087-5
|
45
|
87
|
237х660х259
|
|
VACON0100-3L-0105-5
|
55
|
105
|
237х660х259
|
|
VACON0100-3L-0140-5
|
75
|
140
|
290х966х343
|
|
VACON0100-3L-0170-5
|
90
|
170
|
290х966х343
|
|
VACON0100-3L-0205-5
|
110
|
205
|
290х966х343
|
|
VACON0100-3L-0261-5
|
132
|
261
|
480х1150х365
|
|
VACON0100-3L-0310-5
|
160
|
310
|
480х1150х365
|
Основные особенности
Входное напряжение (L1,L2,L3)
3 х 208-240 В: 0,55 – 90 кВт;
3 х 380-500 В: 1,1 – 630 кВт.
3 х 525-690 В: 5,5 – 800 кВт.
- Встроенная поддержка протоколов Modbus TCP и Modbus RTU. Profinet I/O или Ethernet/IP как ПО по заказу
- Встроенная функция защитного отключения по крутящему моменту (STO) как вариант комплектации, предохранительный останов и термисторная защита в соответствии с Директивой ATEX
- Соответствие требованиям по ЭМС благодаря встроенному фильтру высокочастотных помех.
- Встроенные дроссели постоянного тока
- Защитное покрытие плат
- Компактный корпус IP54/UL Тип 12 с такой же площадью основания, как IP21/UL Тип 1
- Фланцевое крепление
- Параллельный монтаж для IP54/UL Тип 12
- Стандартные платы ввода-вывода + 3 свободных слота
- Дополнительные платы сетевых интерфейсов, встроенная ПЛК-функциональность
- Высокий КПД >97% + оптимизация энергопотребления
- Счетчик энергии
- Часы реального времени с календарными функциями
- Оптимизированное регулирование охлаждающего вентилятора
- Программа Drive Optimizer для индивидуализации функциональных возможностей
Преимущества
- Соответствие международным стандартам и сертификаты соответствия
- Простая интеграция в систему автоматизации предприятия
- Полная комплектность – не требуется ничего дополнительного
- Простота и экономичность монтажа, ввода в эксплуатацию и контроля
- Подходит для самых разных условий монтажа
- Широкий диапазон мощностей: от 0,55 кВт до 800 кВт
|
