Система телеметрии ПТК «REGION-telematic/ШРП»

Систему телеметрии (телемеханики) удаленных объектов представляет комплекс программно-технический (ПТК) «REGION-telematic/ШРП», который имеет исчерпывающий функционал для создания территориально распределенных систем диспетчеризации автономных объектов газоснабжения (газораспределительной сети) и обеспечивает с помощью средств сотовой связи удаленный контроль технологических параметров шкафных газорегуляторных пунктов (ШРП) на серверах диспетчерской службы обслуживающей организации.

Реализация системы телеметрии от ООО «НПЦ «Европрибор» позволяет внедрять в эксплуатацию объекты с отсутствующим сетевым питанием. Применение специальных технических решений на основе элементов автономного энергоснабжения, а также дополнительного оборудования производства ООО «НПЦ «Европрибор» (Терминал-РТ1, стойка крепежная СК1, датчики), специализированного программного обеспечения с возможностью связи по современным протоколам (NB-IOT), позволяет организовывать системы диспетчеризации для повышения скорости опроса контролируемых объектов, обработки, анализа и архивации данных.

Постепенная телемеханизация ШРП находящихся на балансе газообслуживающих организаций, таких как УП "Витебскоблгаз", УП «Брестоблгаз» и многих других, позволяет активно развивать модернизацию газовой отрасли, с учетом мировых тенденций и трендов, а также существенно сократить затраты на проведение мероприятий по сбору и анализу ключевых данных о работе объектов учета газа.

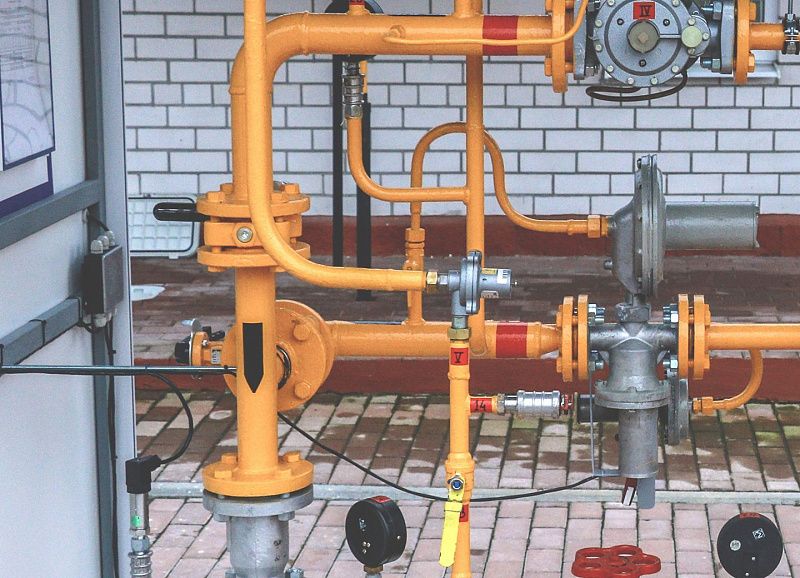

Схема подключения оборудования комплекса телеметрии к шкафному регуляторному пункту (ШРП) Схема построения территориально распределенной системы телеметрии (диспетчеризации) автономных объектов газоснабжения Система телеметрии ПТК «REGION-telematic/ШРП» в своей основе предназначена для сбора данных с объектов газоснабжения, хранения и дальнейшего использования полученной информации с целью: учета потребления и предоставления отчетов; диагностирования оборудования; мониторинга технологических параметров; предупреждения об аварийных событиях; передачи данных во внешние системы.

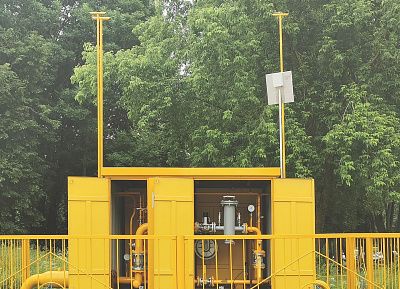

Все устройства, входящие в состав комплекса телемеханики, включая концентратор-КД1 и первичные преобразователи (датчики), выполнены во взрывозащищённом исполнении, что позволяет размещать их на объектах категории «B-Ia» (внутри шкафного регуляторного пункта). Питание концентратора-КД1 и подключённых к нему датчиков осуществляется от автономного источника питания (фотогальванических элементов автономного энергоснабжения), что обеспечивает автономную работу системы телеметрии. При отключении внешнего питания комплекс автоматически переходит на работу от внутреннего источника питания.

Ключевые особенности комплекса телеметрии:

• Диагностический контроль и конфигурирование электрооборудования ШРП удаленно по каналам телеметрии или на местном полевом уровне по радио-интерфейсу Bluetooth (приложение, установленное на смартфоне).
• Безопасное функционирование первичных преобразователей, входящих в состав оборудования ШРП, в условиях потенциально взрывоопасной среды с типом взрывозащиты «искробезопасная электрическая цепь».
• Периодический контроль значений технологических параметров на уровне ШРП с интервалом от 10 секунд до 1 часа, заданным при конфигурации.
• Непрерывный контроль состояния датчиков срабатывания предохранительных запорных клапанов, охранной сигнализации.
• Отправка значений технологических параметров на региональный уровень диспетчерского пункта в режиме спорадической передачи согласно МЭК 60870-5-104.
• Экстренная отправка данных в случаях выхода за пределы диапазона установленных значений входного или выходного давления газа ШРП, срабатывания предохранительных и охранных устройств, разряда аккумуляторной батареи ниже предельно допустимого уровня.
• Поддержка службы единого времени на сервере диспетчерского пункта.
• Сбор данных с контролируемых объектов (до 300 объектов) с помощью коммуникационного OPC-сервера «EprOPC», установленного на диспетчерском пункте, и предоставление данных телеметрии подсистемам хранения, обработки, анализа и сигнализации.
• Удаленный контроль и управление телематическими параметрами комплекса с уровня диспетчерского пункта при использовании приложения «SHRP-Remote-Control».
• Комплексная защита оборудования от несанкционированных и неправомерных действий сторонних лиц.
• В случае выхода из строя канала сотовой связи предусмотрен автоматический режим получения отсутствующих данных от терминала после восстановления работоспособности системы.

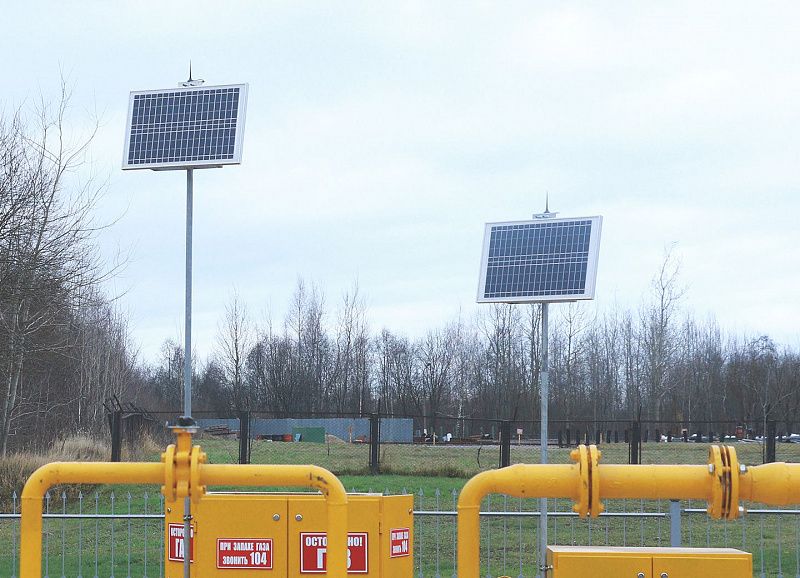

• Бесперебойное питание составных частей комплекса при использовании панели фотогальванических элементов и перезаряжаемой аккумуляторной батареи с улучшенными эксплуатационными показателями в диапазоне температур от минус 40 °C до плюс 85 °C.
• Переход в энергосберегающий режим работы в условиях длительного периода слабой солнечной активности.
• Комплекс устойчив к воздействию электромагнитных помех по ГОСТ 30804.6.2.
• Комплекc устойчив к воздействию магнитного поля промышленной частоты 4-го испытательного уровня по ГОСТ IEC 61000-4-8 с критерием качества функционирования А.
• Комплекс устойчив к воздействию радиочастотного электромагнитного поля 3-го испытательного уровня в полосе частот от 80 до 1000 МГц, 2 испытательного уровня в полосе частот от 1,4 до 2,0 ГГц, 1 испытательного уровня в диапазоне частот от 2,0 до 2,7 ГГц по СТБ IEC 61000-4-3 с критерием качества функционирования А.
• Комплекс устойчив к воздействию электростатических разрядов 2-ой степени жесткости (контактный разряд), 3-ей степени жесткости (воздушный разряд) по ГОСТ 30804.4.2 с критерием качества функционирования В.
• Комплекс соответствует нормам помехоэмиссии согласно СТБ EN 55022 для класса А.
• Взрывозащищенность комплексов обеспечивается защитой типа «искробезопасная электрическая цепь уровня «ib» по ГОСТ 31610.11, а также выполнением конструкции в соответствии с требованиями ГОСТ 31610.0.

Комплектация и устройство:

• концентратор данных телеметрии «Концентратор-КД1»;
• модуль терминальный «Терминал-РТ1» со встроенным радио-модулем NB-IoT;

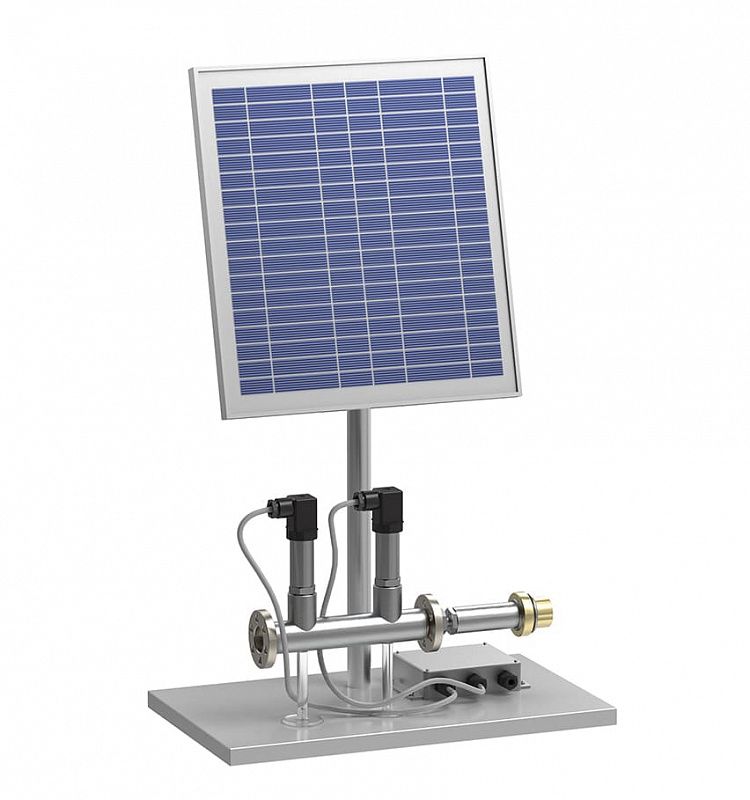

• стойку крепежную выносную «Стойка крепежная СК1»;
• программное обеспечение диспетчерского пункта (по заказу).
