Шкаф управления (автоматики) «REGION» — это универсальный, свободно конфигурируемый программно-технический комплекс (ПТК), предназначенный для автоматизации энергетических и общепромышленных объектов. Позволяет реализовывать системы АСУ ТП любого уровня сложности от небольших локальных систем до полномасштабной АСУ ТП объекта.
ПТК «REGION» состоит из двух частей: аппаратной и программной, может выпускаться в двух модификациях:
«REGION»-energo – программно-технический комплекс, предназначенный для автоматизации объектов энергетической сферы;
«REGION»-prom – программно-технический комплекс, предназначенный для автоматизации общепромышленных объектов.
Шкаф автоматики ПТК «REGION», как система, включает в себя все уровни иерархии АСУ ТП, необходимые для управления промышленным объектом: полевой уровень, включающий в себя первичные преобразователи, датчики и исполнительные механизмы; нижний уровень, представляющий собой, контроллер Simbol-100 с модулями расширения, панелями оператора и другим оборудованием; средний уровень - АРМ операторов со SCADA-системой, серверами, инженерными станциями и иными устройствами; верхний уровень – клиенты: АРМ технолога, АРМ главного инженера, облачные сервисы и т.п.
Линейка шкафов (ШУ) управления ПТК «REGION» состоит из следующих серий: шкафы управления с релейным регулированием; шкафы управления с частотным регулированием; шкафы автоматики для насосных станций (насосов пожарных, дренажных и канализационных систем); шкафы управления вентиляцией; шкафы управления электрифицированными задвижками; шкафы автоматики тепловых и отопительных пунктов (котельных); шкафы управления электродвигателем; шкафы комплексной автоматизации систем и технологических процессов.
Схема взаимодействия шакафа автоматики ПТК «REGION»
Шкаф управления (автоматизации) «REGION» - это универсальное решение для автоматизации Вашего объекта, которое несет в себе целый ряд возможностей и преимуществ, позволяющих экономить ресурсы без ограничения возможностей комплекса. Среди них:
- многофункциональность и многозадачность;
- многоуровневая система взаимодействия;
- произвольная конфигурация;
- адаптация типовых решений;
- внешние подключения управления шкафом;
- диспетчеризация;
- качество и надежность оборудования;
- всё из одних рук.
|
Каждый конкретный шкаф управления ПТК "REGION" может обладать произвольной конфигурацией и составом, необходимым для выполнения задач по автоматизации технологического процесса на конкретном объекте:
- комплекс для полномасштабной АСУ ТП объекта способный включать в себя контроллер Simbol-100 и/или Simbi-10, модули расширения серии S-100, панели оператора, блоки питания с АВР питания, источники бесперебойного питания, промежуточные реле, клеммники, автоматические выключатели, ряд АРМ оператора и сервера, первичное оборудование, размещенное в шкафу (ШУ), программное обеспечение;
- комплекс для локальной небольшой системы может состоять из минимального набора оборудования: модулей расширения серии
S-100 и операторской панели.
Шкафы управления (автоматики) производства ООО «НПЦ «Европрибор» реализуются как на внутреннем рынке Республики Беларусь, так и через широкую сеть дистрибьюторов в регионах Российской Федерации и Казахстана. На территории стран расположено более 10 дилерских центров. Оборудование, входящее в состав шкафов управления, сертифицировано и имеет всю необходимую разрешительную документацию.
|
Ключевые особенности шкафа управления (автоматики) «REGION»:

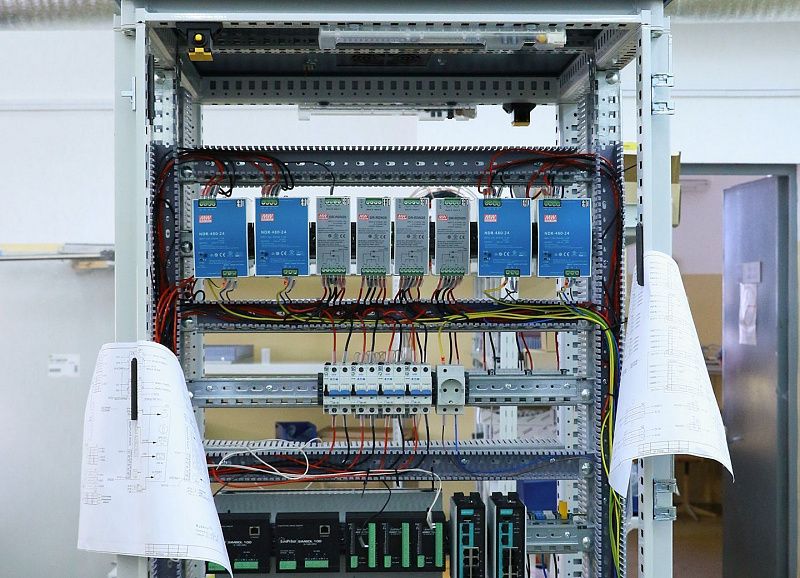

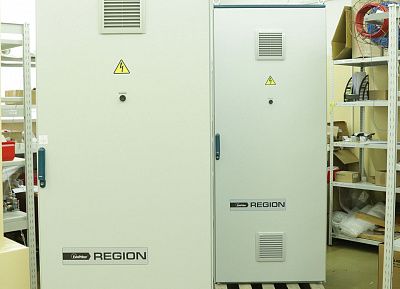

- Шкаф автоматики ПТК «REGION» может быть конструктивно реализован как в шкафном исполнении - телекоммуникационный либо электротехнический шкаф с любым классом защиты (IP20 - IP54 - IP66), так и в настенном (оборудование может быть смонтировано на DIN-рейку или монтажную панель для размещения в уже существующих шкафах или вовсе без таковых).

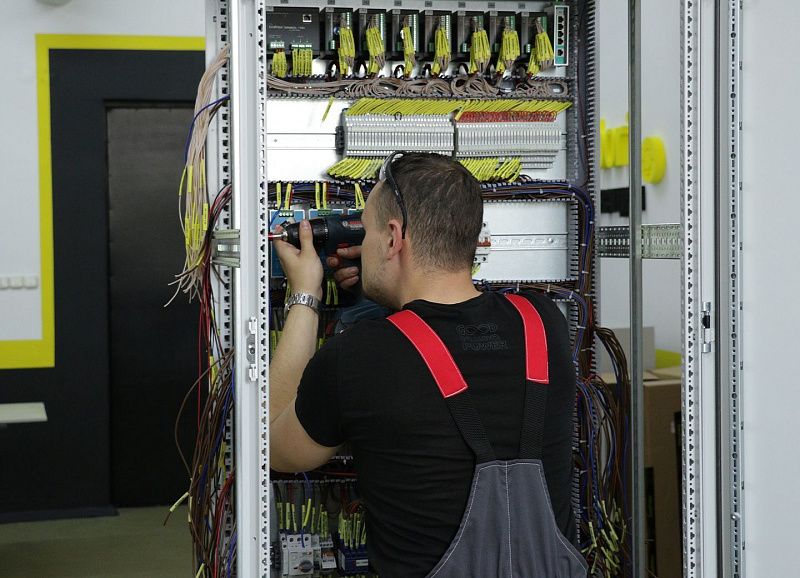

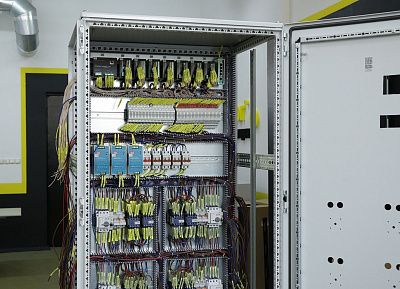

- ПТК «REGION» в шкафном исполнении поставляется с полностью выполненным внутренним монтажом. На объекте к шкафу достаточно подключить питание и соответствующие кабели элементов полевого уровня.
- Щит управления (ЩУ) ПТК «REGION» в бескорпусном (настенном) исполнении поставляется с элементами, собранными на DIN-рейку либо монтажную панель. На объекте достаточно смонтировать саму DIN-рейку либо монтажную панель на место установки и подключить питание и соответствующие кабели элементов полевого уровня.

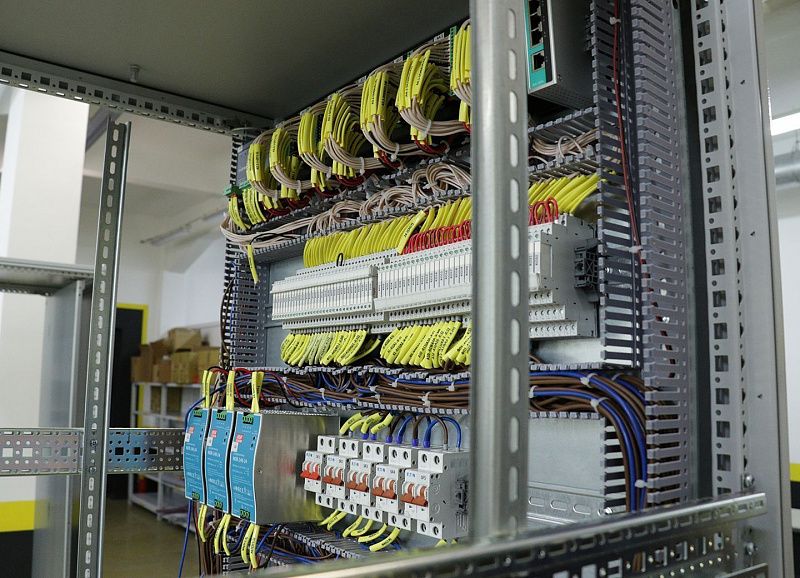

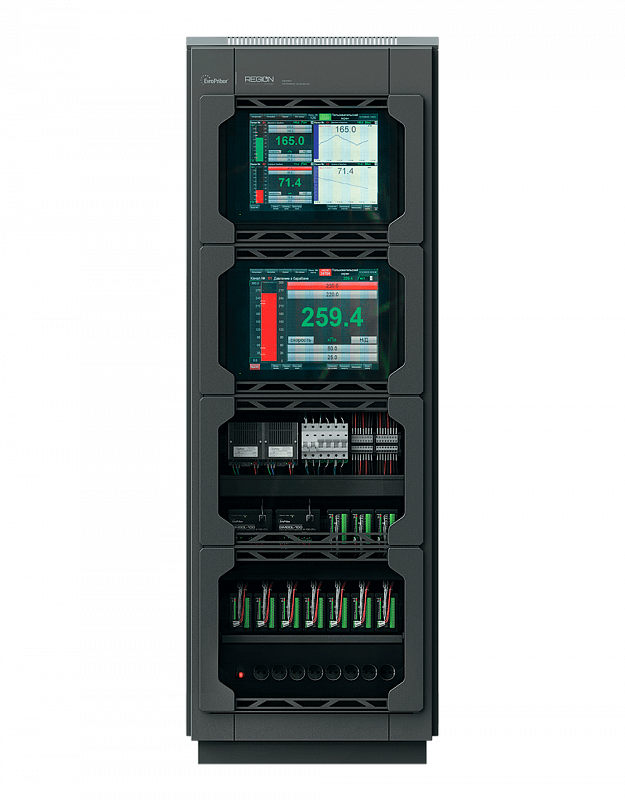

- Шкаф автоматики ПТК «REGION» в качестве элементов индикации использует операторскую панель управления, световую индикацию модулей контроллера Simbol-100, световую индикацию блоков питания, источников бесперебойного питания, коммутаторов и др.
- Шкаф автоматики ПТК «REGION» – многофункциональная система, с возможностью постоянного совершенствования. Поэтому перечень возможных вариантов его использования практически безграничен.
- Сборка шкафа автоматики ПТК «REGION» может быть выполнена на компонентах и с учетом технических требований заказчика.
Комплектация и устройство:
Комплекс является свободноконфигурируемой системой, которая формируется на шаблоне уже существующего типового решения, и/или разрабатывается на основании технического задания заказчика.
Технические характеристики
|
Наименование параметра
|
Значение параметра*
|
|
Требования безопасности
|
СТБ МЭК 60439-1
|
|
Род тока
|
переменный,постоянный
|
|
Номинальное рабочее напряжение, В
|
220, (380, 24)
|
|
Номинальное напряжение изоляции, В
|
2000, (2500, 1000)
|
|
Предельный коэффициент мощности (cos γ)
|
0,9
|
|
Степень защиты
|
IP20 – IP65
|
|
Тип системы заземления
|
TN-S, система с разделенными нулевым защитным и нулевым рабочим проводниками
|
|
Типы электрических соединений функциональных блоков
|
FFF
|
|
Меры, применяемые для защиты обслуживающего персонала
|
Защита от прямого проникновения к токоведущим частям
|
|
Окружающая среда
|
А
|
|
* Значение параметра указывается на модификацию комплекса согласно заказу
|
Входные и выходные сигналы комплексов представлены в следующей таблице
|
Наименование сигнала
|
Характеристика сигнала*
|
|
Входные сигналы
|
Дискретные:
– механический контакт
– полупроводниковый ключ
|
Ток логической единицы при Uвх = 15 В равен 4,7 мА, при Uвх = 30 В равен 9,7 мА.
Ток логического нуля при напряжении на входе 0–5 В равен 0–1,5 мА **
|
Аналоговые:
– постоянный ток, мА
– напряжения постоянного тока, В
|
4–20; 0–20; 0–5; (-5)–5
(-10)–10; 0–0,1; 0–10; (-1)–1; 0–1; (-0,1)–0,1; (-5)–5; 0–2; 0,4–2
|
|
Сопротивление, Ом
|
0 – 2000; 0 - 4000; 0-400
|
|
Частота, Гц
|
до 20 000
|
Термопреобразователи сопротивления по ГОСТ 6651:
медные ТС (50 M,100 М) с γ = 0,00428 ℃-1
медные ТС (50 M,100 М) с γ = 0,00426 ℃-1
платиновые ТС (Pt 50, Pt 100) с γ = 0,00385 ℃-1
платиновые ТС [50 П или Pt (391) 50], 100 П или Pt (391) 100]
с γ = 0,00391 ℃-1
никелевые ТС (100 Н) с γ = 0,00617 ℃-1
никелевые ТС (1000 H) с α=0,00617 °С-1
медные ТС (гр. 23) с α=0,00426 °С-1
платиновые ТС (гр. 21) с α=0,00391 °С-1
никелевые ТС (Ni1000) с α=0,00500 °С-1
|
-180 ℃ – 200 ℃
-50 ℃ – 200 ℃
-200 ℃ – 850 ℃
-200 ℃ – 850 ℃
-60 ℃ – 180 ℃
-60 ℃ – 180 ℃
-50 ℃ – 180 ℃
-200 ℃ – 650 ℃
-60 ℃ – 650 ℃
|
Термопары с НСХ по СТБ ГОСТ Р 8.585:
R
S
J
T
E
K
N
А-1
А-2
A-3
L
|
0 ℃ – 1760 ℃
0 ℃ – 1760 ℃
-100 ℃ – 1200 ℃
-100 ℃ – 400 ℃
-100 ℃ – 1000 ℃
-100 ℃ – 1370 ℃
-100 ℃ – 1300 ℃
20 ℃ – 2450 ℃
20 ℃ – 1800 ℃
20 ℃ – 1800 ℃
-100 ℃ – 800 ℃
|
|
Цифровые, бит
|
16
|
|
Выходные сигналы
|
Дискретные:
– нормально-разомкнутый контакт (НО)
– нормально-замкнутый контакт (НЗ)
– интеллектуальные полупроводниковые ключи нижнего плеча
|
Напряжение не более 250 В переменного или 30 В постоянного тока, кратковременная перегрузка по каналу не более 5 А **
|
Аналоговые:
– постоянный ток, мА
– напряжения постоянного тока, В
|
4 – 20; 0 – 20; 0 – 5
(-10) – 10; 0 – 10
|
|
Цифровые, бит
|
16
|
|
* Значение параметра указывается на модификацию комплекса согласно заказу
|
Комплексы обеспечивают следующие связи по каналам
|
Интерфейсный канал для обмена данными с подчиненными или ведущим устройствами
|
Скорость обмена по интерфейсу,
бит/с, не более
|
Протокол передачи данных
|
|
RS-485-1
|
115200
|
Modbus RTU
|
|
RS-485-2
|
115200
|
Modbus RTU
|
|
RS-485-3
|
230400
|
Modbus RTU
|
|
Ethernet 10/100
|
100 x 106
|
Modbus ТСР; ТСР/IPv4
|
|
USB 2.0
|
-
|
-
|
|
|
-
|
PROFINET*
|
|
|
-
|
EtherCat*
|
|
|
-
|
DeviceNet*
|
|
|
-
|
CanOpen*
|
|
|
-
|
BACnet/IP*
|
|
|
-
|
CC-Link*
|
|
* По заказу
|
|
