Панель оператора сигнальная

Панель оператора (сигнальная)

Панель оператора представляет собой прибор, который обеспечивает быстрый ввод и визуализацию информации в автоматизированных системах управления технологическими процессами. В большинстве своем, операторские панели (световые сигнальные табло) применяют для индикации аварийных событий, предупредительных и других сигналов процессов технологического оборудования, а также для информационной связи с другими устройствами. Так, панель оператора делает возможным обмен данными между контроллером и удаленным АРМ.

Сигнальные панели с недавнего времени имеют широкое применение в различных сферах промышленности, медицинской сфере, системах управления коммуникациями и сооружениями. Они находят применение в пунктах централизованного управления и контроля с большим объемом сигнализации при необходимости обеспечения возможности отделения вновь поступивших сигналов от регистрируемых ранее, а также моментального оповещения оперативного персонала о нештатных ситуациях на объекте управления (мониторинга).

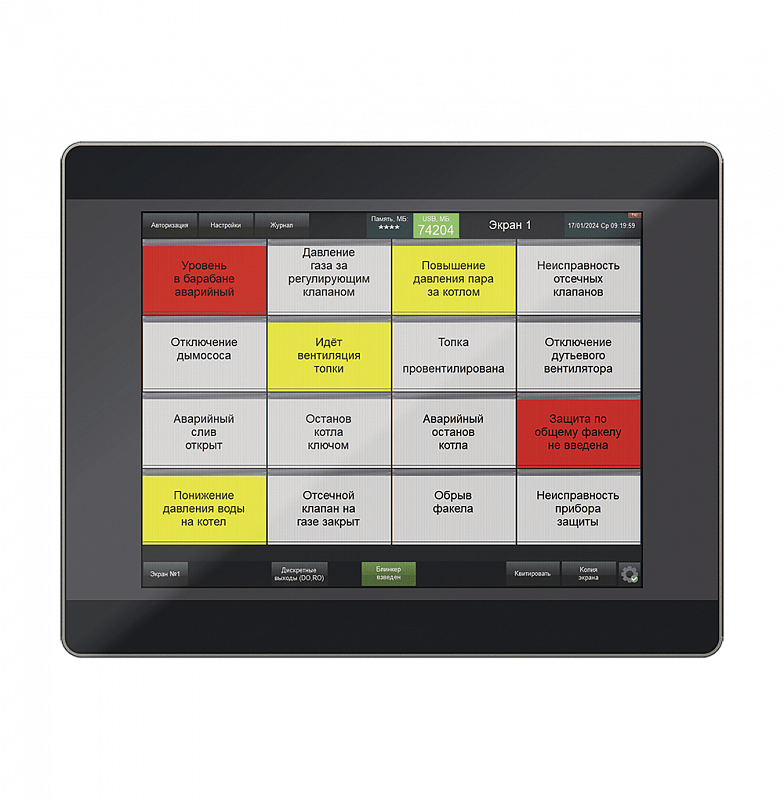

Панель ООО «НПЦ «Европрибор» в своей конструкции представляет собой плоское устройство. Она оснащена сенсорным дисплеем с интерфейсом управления. Панель защищена от повреждений, негативного воздействия окружающей среды. Компактность (малая толщина) позволяет размещать устройство на дверцах (стенках) любых телекоммуникационных и электротехнических шкафов.

Панели оператора являются отличной альтернативой светосигнальным приборам, управляющим устройствам. Применение операторских панелей позволяет избежать установки многочисленных переключателей, средств ввода, индикаторов. Все эти устройства не только снижают энергоэффективность объекта, но и загромождают рабочую среду, в то время как сигнальное табло, напротив, оптимизирует рабочее пространство, увеличивает скорость реагирования и упрощает работу с большими объемами параметров в разы.

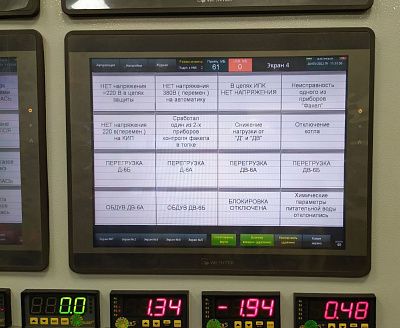

Дисплей светового сигнального табло выводит четкие насыщенные изображения в высоком разрешении. Сенсорная матрица и сам интерфейс обеспечивают оперативность и простоту взаимодействия с устройством, позволяют быстро и интуитивно реагировать на события и влиять на изменения параметров процесса. Визуализация процессов может осуществляться при помощи графических элементов ввода (клавиш) графиков, мнемосхем, диаграмм. Данные могут формироваться в отчеты, архивироваться, выводиться на печать.

• архивирование;
• авторизация пользователей;
• управление правами доступа;
• функция «Автоквитирования»;
• функция «Блинкер»;
• функция инвертирования входного дискретного сигнала;
• уведомление о событиях с указанием времени;
• формирование отчетов. Вывод информации на печать;
• выполнение команд по графику;
• установка задержки срабатывания выходного сигнала;
• маркировки ячеек цветами для их различных состояний;
• именная маркировка параметра каждой ячейки;

Ключевые особенности:

• Устройство состоит из сенсорной панели оператора 10, 12 либо 15 дюймов и набора дискретных модулей ввода/вывода.
• Конструктивно сигнальная панель может быть реализована в моноблочной либо распределенной конструкции (модули могут находится на расстоянии до 1200 м от панели оператора по фактической длине линии). При необходимости комплект поставки может быть дополнен промежуточными реле, источником бесперебойного питания, клеммными рядами и пр.
• Индикация осуществляется при помощи световых и звуковых сигналов после регистрации входного воздействия и по его окончании, а также замыканием контактов выходного реле.
• Устройство имеет 16 независимых каналов индикации, встроенный звуковой оповещатель, а также 16 выходных релейных сигналов либо сигналов типа интеллектуальный полупроводниковый ключ.
• Каждому каналу индикации можно присвоить один или несколько входных сигналов. Причем выходной сигнал может формироваться при срабатывании, как одного сигнала из группы (логическая функция «ИЛИ»), так и всех одновременно (логическая функция «И»).

Комплектация и устройство:



• сенсорный текстово-графический экран Weintek (10, 12 либо 15 дюймов);
• специализированное ПО;
• ОЗУ и Flash-память;
• технические средства ввода/вывода данных (кнопки, клавиатура, сенсорный дисплей);
• интерфейсы связи, предназначенные для обмена данными с другими устройствами.
