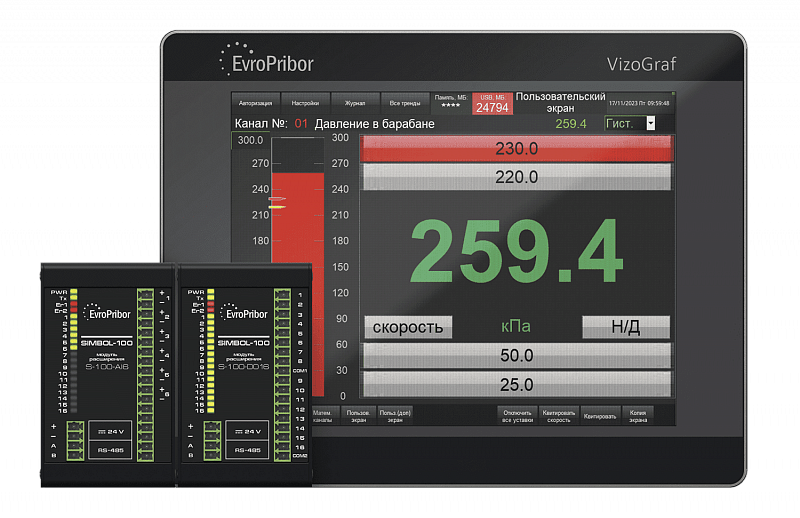

Комплекс измерительный видеографический VizoGraf
Комплекс измерительный видеографический VizoGraf является современным цифровым (безбумажным) регистратором/регулятором различных параметров технологических процессов. Комплекс предназначен для измерения, сбора, математической обработки, визуализации, регистрации и архивирования дискретных и аналоговых входных сигналов (далее входной сигнал), поступающих от технологических объектов, а также выдачи управляющих дискретных и аналоговых сигналов на внешние устройства. Является заменой устаревших бумажных регистраторов серии КС-1,2. Комплекс легко интегрируется в системы АСУТП любого уровня сложности.
Измерительный комплекс VizoGraf обеспечивает высокоточные измерение и регистрацию таких неэлектрических величин как температура, давление, частота, уровень, расход и др., с последующим преобразованием их в электрические сигналы напряжения, силы постоянного тока и сопротивление постоянному току. Хранение информации в устройстве реализовано посредством внутренней памяти, а перенос данных на ПК осуществляется с помощью USB Flash-карты памяти или по интерфейсам RS-232, RS-485 (Modbus RTU) и Ethernet (Modbus TCP).

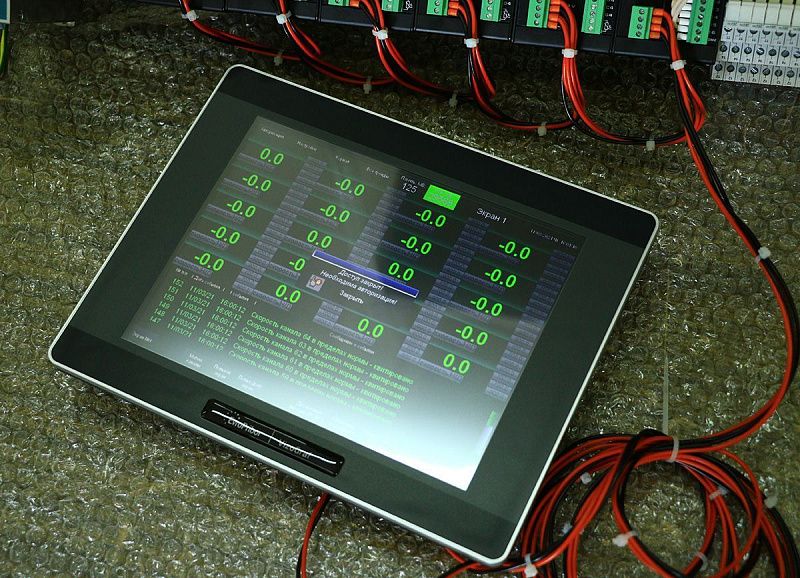

Вид главного экрана VizoGraf v2.0 VG-7 c 12 входными аналоговыми каналами и 16 входными дискретными каналами
Вид главного экрана VizoGraf v2.0 VG-4 с 8 входными аналоговыми каналами
Отличительными особенностями Комплекса измерительного видеографического VizoGraf в текущей версии является:
- удаленный доступ к комплексу с любого гаджета;
- создание пользовательских экранов;
- многоуровневая авторизация пользователя;
- backup проекта и настроек;
- конфигурирование параметров с панели оператора;
- ОРС-сервер;
- авторизация при помощи USB-ключа (для v3.0);
- проходной режим для S100Configurator (для v3.0);
- управление с помощью WEB-интерфейса (для v3.0);
- конфигурирование в WEB-интерфейсе (для v3.0);
- увеличенное быстродействие (для v3.0).
|
Визуализация измеряемых параметров формируется в виде понятных графиков, диаграмм, гистограмм, таблиц, комбинированных мнемосхем. Взаимодействие с комплексом осуществляется через цветную TFT Touch Screen панель оператора с диагональю дисплея 4; 7; 10; 12 либо 15 дюймов и набор модулей ввода/вывода Simbol-100-ХХХХ. Конструктивно комплекс может быть реализован в нескольких форм-факторах: моноблок или распределенная система (модули могут находиться на расстоянии до 1200 м от панели оператора по фактической длине линии).
Комплексы измерительные видеографические VizoGraf производства ООО «НПЦ «Европрибор» уже используются рядом крупных промышленных предприятий нефтеперерабатывающей, химической, газовой промышленности, энергетики (в том числе атомной), металлургии, а также других отраслей.
|
Ключевые особенности:
- Регистрация следующих типов аналоговых сигналов:
- сигналы термосопротивления;
- сигналы термо-ЭДС;
- сигналы тока;
- сигналы напряжения;
- универсальные сигналы.
- Регистрация дискретных входных сигналов:
- «сухой» контакт;
- 24 VDC;
- транзисторный ключ.
- Формирование дискретных выходных каналов из сигналов событий аналоговых входных каналов, (замыкание контактов реле либо транзисторных ключей) по достижении уставок аналоговых каналов (4 уставки – верхние и нижние аварийные и предупредительные).
- Математическая обработка измеренных сигналов, включающая:
- приведение нормированных сигналов к физической величине;
- линейная или корнеизвлекающая прямая и обратная характеристики;
- умножение измеренной величины на коэффициент и добавление постоянной составляющей.
- Формирование, отображение и архивирование до 7 дискретных сигналов событий для каждого аналогового канала:
- попадание сигнала в зону верхней или нижней предупредительных уставок;
- попадание сигнала в зону верхней или нижней аварийных уставок;
- выход сигнала за верхнюю или нижнюю границу диапазона измерения (обрыв или короткое замыкание датчика);
- скорость изменения сигнала за 2 последовательных цикла измерения больше допустимой.
- Автоматическое масштабирование главного экрана комплекса в зависимости от количества подключенных модулей.
- Снимок экрана, его архивирование и вывод на печать.
- Формирование, архивирование и просмотр журнала событий.
- Возможность резервного копирования проекта и настроек -> восстановления данных из копий.
- Всплывающие подсказки.
- Просмотр текущих и архивных данных в виде графиков.
- Архивирование на встроенную SDHC-карту всех входных, расчетных сигналов и журнала событий. При заполнении SDHC-карты – автоматический сброс архивных данных на USB Flash накопитель при его наличии.
- Отключение/включение анализа уставок.
- Выбор отображаемых каналов.
- Связь с верхним уровнем по интерфейсу Ethernet.
- Дисплей Multitouch (для v3.0).
- Черный фон трендов (для v3.0).
- Автоподстройка шкал трендов (для v3.0).
- Возможность изменения настроек авторизации без изменений проекта (для v3.0).
- Проходной режим для подключения S100Configurator и CS-Configurator (для v3.0).
- Тренды за день (1 файл в 24 часа) (для v3.0).
- Возможность изменения настроек авторизации без изменения (для v3.0).
- Настройка проекта (для v3.0).
- Быстродействие комплекса от 100 мс (для v3.0).
- Размер встроенной flash-памяти 4000 Мб (для v3.0).
- Время запуска комплекса уменьшено до 6 с (для v3.0).
- WEB-интерфейс и его возможности (для v3.0):
- бэкап проекта;
- загрузка проекта;
- E-mail рассылка;
- RW (резервные копии)-бэкапы (настройки/уставки);
- RW (резервные копии)-загрузка;
- DataLog/Тренды.
Комплектация и устройство:
Комплекс может быть изготовлен в «базовом» варианте, а также «под заказ» в исполнениях VG-4 (v2.0), VG-7(v2.0), VG-10(v2.0), VG-12(v2.0) и VG-15(v2.0, v3.0).
В «базовом» варианте комплекс VG-10, VG-12 и VG-15 выполняет следующие функции:
- Использование панели оператора 10, 12 и 15 дюймов с разрешением 1024х768 (800х600);
- Регистрация до 32 входных аналоговых каналов;
- Регистрация до 16 дискретных входных сигналов;
- Формирование до 16 дискретных выходных каналов.
В «базовом» варианте комплексов VG-7:
- Использование операторской панели 7 дюймов 1024х768 (800х600);
- Регистрация до 16 входных аналоговых сигналов;
- Регистрация до 16 входных дискретных сигналов;
- Формирование до 16 дискретных выходных сигналов.
В «базовом» варианте комплекс VG-4:
- Использование операторской панели 4,3 дюйма (480х272);
- Регистрация до 6 входных аналоговых сигналов.
Комплекс является свободно-конфигурируемой системой, которая формируется на основе «базовых» вариантов исполнения. В варианте «под заказ»:
- Увеличение входных и выходных дискретных и аналоговых каналов под задачи заказчика (например, 64 входных аналоговых канала, 32 входных дискретных и 32 выходных дискретных канала);
- Визуализация процесса в виде мнемосхем;
- Реализация дополнительных математических и логических функций;
- Реализация сумматоров, счетчиков и т.п.
Технические характеристики

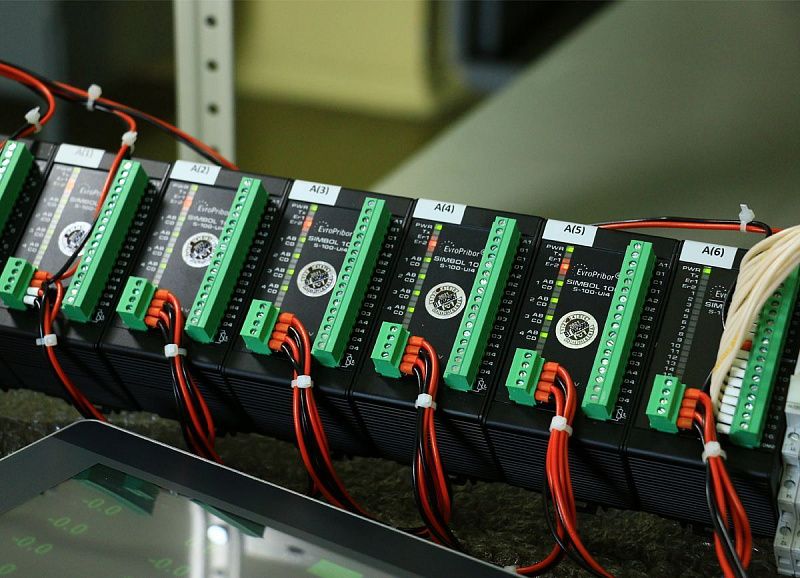

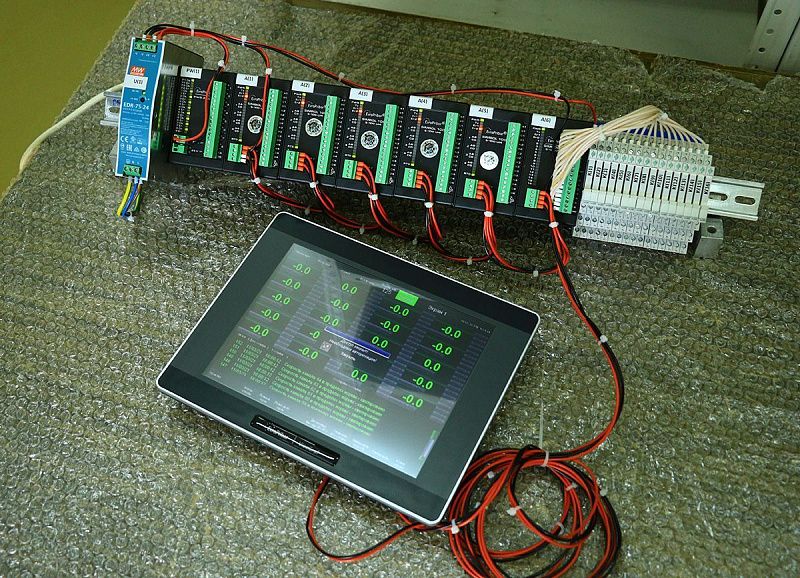

Комплекс конструктивно состоит из TFT touch screen панели оператора 4,3” (7”, 10”, 12”, 15”) дюймов и набора модулей ввода/вывода, которые конструктивно могут быть расположены как на задней стенке корпуса панели оператора, так и удаленно от нее на расстоянии до 1200 метров.
Технические характеристики модулей ввода/вывода.
В «базовом» варианте комплекс VG-10, VG-12 и VG-15 выполняет следующие функции:
- Использование панели оператора 10, 12 и 15 дюймов с разрешением 1024х768(800x600);
- Регистрация до 32 входных аналоговых каналов;
- Регистрация до 16 дискретных входных сигналов;
- Формирование до 16 дискретных выходных каналов.
- Регистрация следующих типов аналоговых сигналов:
- сигналы термосопротивления;
- сигналы термо-ЭДС;
- сигналы тока;
- сигналы напряжения.
- Математическая обработка измеренных сигналов, включающая:
- приведение нормированных сигналов к физической величине;
- линейная или корнеизвлекающая прямая и обратная характеристики;
- умножение измеренной величины на коэффициент и добавление постоянной составляющей.
- Формирование, отображение и архивирование до 6 дискретных сигналов событий для каждого аналогового канала:
- попадание сигнала в зону верхней или нижней предупредительных уставок;
- попадание сигнала в зону верхней или нижней аварийных уставок;
- выход сигнала за верхнюю или нижнюю границу диапазона измерения (Обрыв или короткое замыкание датчика);
- скорость изменения сигнала за 2 последовательных цикла измерения больше допустимой.
- Регистрация дискретных входных сигналов: «сухой» контакт, 24 VDC, транзисторный ключ.
- Формирование дискретных выходных каналов из сигналов событий аналоговых каналов, (замыкание контактов реле либо транзисторных ключей) по достижении уставок аналоговых каналов (4 уставки – верхние и нижние аварийные и предупредительные).
- Автоматическое масштабирование главного экрана комплекса в зависимости от количества подключенных модулей.
- Формирование, архивирование и просмотр журнала событий.
- Удаленный доступ к комплексу посредством VNC терминала, технологии EasyAccess с любого гаджета.
- Возможность создания пользовательских экранов.
- Возможность сделать резервную копию проекта и резервную копию настроек; позже восстановить данные из копий.
- Всплывающие подсказки.
- Просмотр текущих данных в виде графиков.
- Просмотр архивных данных в виде графиков.
- Многоуровневая авторизация пользователя.
- Архивирование на встроенную SDHC-карту всех входных, расчетных сигналов и журнала событий. При заполнении SDHC-карты – автоматический сброс архивных данных на USB Flash накопитель при его наличии.
- Сохранение на USB Flash накопитель копии любого экрана по команде оператора, а также отправка ее на печать.
- Отключение/включение анализа уставок.
- Выбор отображаемых каналов.
- Связь с верхним уровнем по интерфейсу Ethernet.
- Конфигурирование параметров комплекса с панели оператора.
В «базовом» варианте комплекс VG-7 выполняет следующие функции:
- Использование операторской панели 7 дюймов 1024х768 (800х600);
- Регистрация до 16 входных аналоговых сигналов;
- Регистрация до 16 входных дискретных сигналов;
- Формирование до 16 дискретных выходных сигналов.
В «базовом» варианте комплекс VG-4 выполняет следующие функции:
- Использование операторской панели 4,3 дюйма(480x272);
- Регистрация до 6 входных аналоговых сигналов.
|
