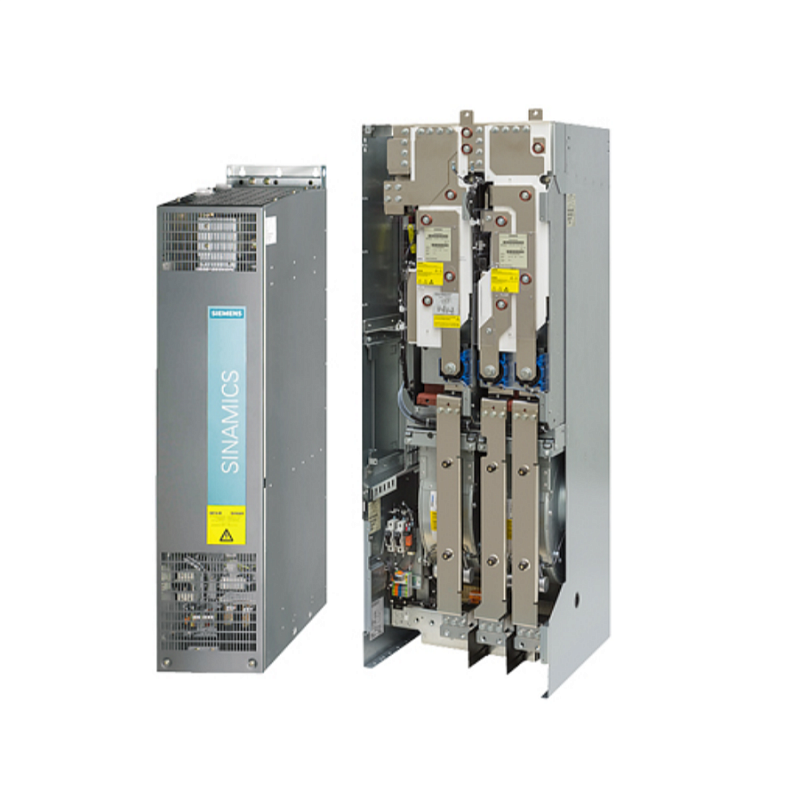

Встроенные преобразователи частоты SINAMICS G130 SINAMICS G130 представляет собой преобразователь, который можно очень гибко комбинировать с соответствующими системными компонентами и устанавливать в специальные шкафы управления или непосредственно в машины. Встраиваемые преобразователи SINAMICS G130 доступны для следующих напряжений и номинальных мощностей: Сетевое напряжение | Мощность | 380...480 В 3 переменного тока | 110...560 кВт | 500...600 В 3 переменного тока | 110...560 кВт | 660...690 В 3 переменного тока | 75...800 кВт | Широкий спектр дополнительных электрических компонентов позволяет оптимизировать систему привода в соответствии с конкретными требованиями. Конфигурация и ввод в эксплуатацию значительно упрощаются благодаря предопределенным интерфейсам. Точность управления бездатчиковым векторным управлением подходит для большинства применений, что означает, что дополнительный датчик фактического значения скорости не требуется. Однако для преобразователей SINAMICS G130 доступны блоки обработки датчиков, которые могут использоваться в приложениях, которым требуется датчик по причинам, зависящим от установки. Связь между управляющим модулем, силовым модулем и другими активными компонентами SINAMICS осуществляется через DRIVE-CLiQ, внутренний интерфейс привода. Соединения DRIVE-CLiQ, доступные в виде предварительно собранных кабелей различной длины, позволяют быстро собрать полную преобразовательную систему. Для связи с системой управления процессом с модулем управления CU320‑2 в стандартной комплектации доступен интерфейс PROFIBUS или PROFINET. Интерфейс также можно расширить за счет цифровых и аналоговых входов и выходов. Для этой цели предусмотрены терминальный модуль TM31 и клеммная плата TB30. Также могут быть установлены дополнительные карты расширения для обеспечения связи через EtherNet/IP. Электрические характеристики | Сетевые напряжения и диапазоны мощностей | - 380...480 В 3 переменного тока ±10% (-15% <1 мин) 110...560 кВт
- 500...600 В 3 переменного тока ±10% (-15% <1 мин) 110...560 кВт
- 660...690 В 3 AC ±10% (-15% <1 мин) 75...800 кВт
| Конфигурации линейной системы | Заземленные системы TN/TT или незаземленные системы IT (заземленный провод не допускается в сетях питания 690 В) | Частота линии | 47...63 Гц | Выходная частота | 0...550 Гц 1) | Линейный коэффициент мощности | | | > 0,96 | | 0,75...0,93 | Эффективность | > 98% | Категория перенапряжения | III согласно EN 61800‑5‑1 | Номинальный ток короткого замыкания согласно IEC, в сочетании с указанными предохранителями | | | 65 кА | | 84 кА | | 170 кА | | 200 кА | |
