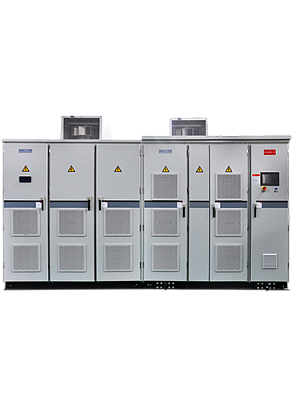

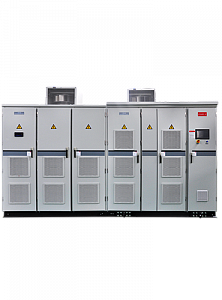

Основные характеристики • Номинальная мощность: 315 – 25000 кВА | | • Номинальное напряжение: 6кВ, 6,6кВ, 10кВ, 11кВ (–25 % … +15 %) | | • КПД 98.5 (без учета трансформатора) | | • Протоколы связи: интерфейс RS-485, Modbus RTU – стандартно, Profinet, ControlNET, Profibus DP, DeviceNet, Ethernet IP, Modbus TCP/IP – опции, Рабочая температура -5 … +45 °С | | • Системы охлаждения - воздушное и жидкостное охлаждение | | • Степень защиты: IP30, IP31, IP41 | | • Покрытие печатных плат - стандартно, класс 3C2 | Преобразователи частоты VEDADRIVE предназначены для управления асинхронными и синхронными двигателями высокого напряжения. В высоковольтных преобразователях частоты VEDADRIVE применяется топология последовательного подключения силовых ячеек. Данная топология позволяет гибко конфигурировать величину напряжения в фазе, за счёт изменения количества последовательно подключаемых силовых ячеек. Метод векторного управления напряжением с широтно-импульсным модулированием выходного сигнала обеспечивает высокую точность и быструю реакцию системы регулирования. Преимущества В числе прочих возможностей высоковольтного привода VEDADRIVE: КПД 98,5 (без учета трансформатора), русскоязычная панель управления, простая в обслуживании компоновка, широкий диапазон входного напряжения, автоматическая регулировка напряжения для защиты изоляции от воздействия перенапряжений, высокий крутящий момент на низких частотах, функции подхвата на лету и компенсации потери мощности, опциональный ручной или автоматический байпас для обеспечения бесперебойной работы, низкий уровень гармоник и высокий коэффициент мощности. Высоковольтный частотно регулируемый привод VEDADRIVE не требует дополнительного входного фильтра, что значительно снижает инвестиционные расходы. Благодаря высокому коэффициенту мощности преобразователя частоты не требуется использовать устройства компенсации реактивной мощности. Преобразователи частоты VEDADRIVE помимо классического регулирования имеют возможность возврата электроэнергии в сеть с использованием рекуператора. Конфигурация входов/выходов - 2 аналоговых входа (подключения задания и датчика обратной связи, обеспечивает как токовый канал 4-20 мА, так и по напряжению 2-10 В);
- 4 аналоговых выхода (2 заданных: частота и ток на выходе ПЧ, 2 настраиваемых);
- 12 дискретных входов;
- 13 дискретных выходов.
Опциональные модули высоковольтного привода VEDADRIVE - расширение платы входов/выходов;
- подключение доп. датчиков (обратной связи, контроль температуры и др.);
- модули промышленных протоколов связи;
- дополнительные фильтры защиты от помех;
- ручной или автоматический байпас;
- подключение датчиков обратной связи;
- система «Мультистарт» и другие.
Параметры типоразмеров высоковольтных преобразователей частоты VEDADRIVE Напряжение 6000 В Тип привода | Мощность (полная), кВА | Мощность (мотора), кВт | Ном. ток, А | VD-P315KU1F5 | 315 | 250 | 31 | VD-P400KU1F5 | 400 | 315 | 40 | VD-P500KU1F5 | 500 | 400 | 48 | VD-P630KU1F5 | 630 | 500 | 61 | VD-P800KU1F5 | 800 | 630 | 77 | VD-P1000U1F5 | 1000 | 800 | 96 | VD-P1250U1F5 | 1250 | 1000 | 130 | VD-P1600U1F5 | 1600 | 1250 | 154 | VD-P1800U1F5 | 1800 | 1400 | 173 | VD-P2000U1F5 | 2000 | 1600 | 192 | VD-P2250U1F5 | 2250 | 1800 | 220 | VD-P2500U1F5 | 2500 | 2000 | 243 | VD-P2800U1F5 | 2800 | 2250 | 275 | VD-P3200U1F5 | 3200 | 2500 | 304 | VD-P3500U1F5 | 3500 | 2800 | 340 | VD-P4000U1F5 | 4000 | 3200 | 400 | VD-P4500U1F5 | 4500 | 3600 | 425 | VD-P5000U1F5 | 5000 | 4000 | 500 | VD-P5700U1F5 | 5700 | 4500 | 550 | VD-P6300U1F5 | 6300 | 5000 | 600 | VD-P7000U1F5 | 7000 | 5600 | 660 | VD-P7900U1F5 | 7900 | 6300 | 750 | VD-P8250U1F5 | 8250 | 6600 | 800 | Напряжение 6600 В Тип привода | Мощность (полная), кВА | Мощность (мотора), кВт | Ном. ток, А | VD-P315KU2F5 | 315 | 280 | 31 | VD-P400KU2F5 | 400 | 365 | 40 | VD-P500KU2F5 | 500 | 440 | 48 | VD-P630KU2F5 | 630 | 550 | 61 | VD-P800KU2F5 | 800 | 700 | 77 | VD-P1000U2F5 | 1000 | 880 | 96 | VD-P1250U2F5 | 1250 | 1200 | 130 | VD-P1600U2F5 | 1600 | 1400 | 154 | VD-P1800U2F5 | 1800 | 1600 | 173 | VD-P2000U2F5 | 2000 | 1800 | 192 | VD-P2250U2F5 | 2250 | 2000 | 220 | VD-P2500U2F5 | 2500 | 2250 | 243 | VD-P2800U2F5 | 2800 | 2500 | 275 | VD-P3200U2F5 | 3200 | 2800 | 304 | VD-P3500U2F5 | 3500 | 3100 | 340 | VD-P4000U2F5 | 4000 | 3600 | 400 | VD-P4500U2F5 | 4500 | 3900 | 425 | VD-P5000U2F5 | 5000 | 4550 | 500 | VD-P6300U2F5 | 6300 | 5000 | 550 | VD-P7000U2F5 | 7000 | 5500 | 600 | VD-P7900U2F5 | 7900 | 6000 | 660 | VD-P8250U2F5 | 8250 | 6900 | 750 | VD-P9000U2F5 | 9000 | 7400 | 800 | Напряжение 10000 В Тип привода | Мощность (полная), кВА | Мощность (мотора), кВт | Ном. ток, А | VD-P500KU3F5 | 500 | 400 | 31 | VD-P630KU3F5 | 630 | 500 | 40 | VD-P800KU3F5 | 800 | 630 | 48 | VD-P1000U3F5 | 1000 | 800 | 61 | VD-P1250U3F5 | 1250 | 1000 | 77 | VD-P1600U3F5 | 1600 | 1250 | 96 | VD-P1800U3F5 | 1800 | 1400 | 104 | VD-P2000U3F5 | 2000 | 1600 | 115 | VD-P2250U3F5 | 2250 | 1800 | 130 | VD-P2500U3F5 | 2500 | 2000 | 154 | VD-P2800U3F5 | 2800 | 2250 | 165 | VD-P3200U3F5 | 3200 | 2500 | 192 | VD-P3500U3F5 | 3500 | 2800 | 205 | VD-P4000U3F5 | 4000 | 3200 | 243 | VD-P4500U3F5 | 4500 | 3600 | 260 | VD-P5000U3F5 | 5000 | 4000 | 304 | VD-P5500U3F5 | 5500 | 4500 | 325 | VD-P6300U3F5 | 6300 | 5000 | 364 | VD-P7000U3F5 | 7000 | 5500 | 400 | VD-P7900U3F5 | 7900 | 6300 | 462 | VD-P8250U3F5 | 8250 | 7100 | 500 | VD-P10M0U3F5 | 10000 | 8000 | 600 | VD-P12M5U3F5 | 12500 | 10000 | 800 | Напряжение 11000 В Тип привода | Мощность (полная), кВА | Мощность (мотора), кВт | Ном. ток, А | VD-P500KU4F5 | 500 | 400 | 31 | VD-P630KU4F5 | 630 | 500 | 40 | VD-P800KU4F5 | 800 | 630 | 48 | VD-P1000U4F5 | 1000 | 800 | 61 | VD-P1600U4F5 | 1600 | 1000 | 77 | VD-P1800U4F5 | 1800 | 1250 | 96 | VD-P2000U4F5 | 2000 | 1400 | 104 | VD-P2250U4F5 | 2250 | 1600 | 115 | VD-P2500U4F5 | 2500 | 1800 | 130 | VD-P2800U4F5 | 2800 | 2000 | 154 | VD-P3200U4F5 | 3200 | 2250 | 165 | VD-P3500U4F5 | 3500 | 2500 | 192 | VD-P4000U4F5 | 4000 | 2800 | 205 | VD-P4500U4F5 | 4500 | 3200 | 243 | VD-P5000U4F5 | 5000 | 3600 | 275 | VD-P5500U4F5 | 5500 | 4000 | 304 | VD-P6300U4F5 | 6300 | 4500 | 325 | VD-P7000U4F5 | 7000 | 5000 | 364 | VD-P7900U4F5 | 7900 | 5500 | 400 | VD-P8250U4F5 | 8250 | 6300 | 462 | VD-P10M0U4F5 | 10000 | 7100 | 500 | VD-P12M5U4F5 | 12500 | 8000 | 600 | VD-P14M0U4F5 | 14000 | 10000 | 800 | Запасные части для преобразователей частоты VEDADRIVE Силовые ячейки с байпасом (в сборе) Заказной код | Тип ячейки | Описание | В каких ПЧ применяется | 700A0007 | VDPC690/035C | Запчасть для VEDADRIVE: силовая ячейка 35А с байпасом | 6 кВ - 31 А, 10 кВ - 31 А | 700A0064 | VDPC690/048C | Запчасть для VEDADRIVE: силовая ячейка 48А с байпасом | 6 кВ - 40 А, 6 кВ - 48 А, 10 кВ - 40 А, 10 кВ - 48 А | 700A0009 | VDPC690/061C | Запчасть для VEDADRIVE: силовая ячейка 61А с байпасом | 6 кВ - 61 А, 10 кВ - 61 А | 700A0090 | VDPC690/077C | Запчасть для VEDADRIVE: силовая ячейка 77А с байпасом | 6 кВ - 77 А, 10 кВ - 77 А | 700A0096 | VDPC690/096C | Запчасть для VEDADRIVE: силовая ячейка 96А с байпасом | 6 кВ - 96 А, 10 кВ - 96 А | 700A0124 | VDPC690/130C | Запчасть для VEDADRIVE: силовая ячейка 130А с байпасом | 6 кВ - 130 А, 10 кВ - 104 А, 10 кВ - 115 А, 10 кВ - 130 А | 700A0061 | VDPC690/154C | Запчасть для VEDADRIVE: силовая ячейка 154А с байпасом | 6 кВ - 154 А, 10 кВ - 154 А | 700A0097 | VDPC690/192C | Запчасть для VEDADRIVE: силовая ячейка 192А с байпасом | 6 кВ - 173 А, 6 кВ - 192 А, 10 кВ - 165 А, 10 кВ - 192 А | 700A0076 | VDPC690/250C | Запчасть для VEDADRIVE: силовая ячейка 250А с байпасом | 6 кВ - 220 А, 6 кВ - 243 А, 10 кВ - 205 А, 10 кВ - 243 А | | VDPC690/320C | Запчасть для VEDADRIVE: силовая ячейка 320А с байпасом | 6 кВ - 275 А, 6 кВ - 304 А, 10 кВ - 260 А, 10 кВ - 304 А | | VDPC690/400C | Запчасть для VEDADRIVE: силовая ячейка 400А с байпасом | 6 кВ - 340 А, 6 кВ - 400 А, 10 кВ - 325 А, 10 кВ - 364 А, 10 кВ - 400 А | 700A0094 | VDPC690/500C | Запчасть для VEDADRIVE: силовая ячейка 500А с байпасом | 6 кВ - 425 А, 6 кВ - 500 А, 10 кВ - 462 А, 10 кВ - 500 А | | VDPC690/600C | Запчасть для VEDADRIVE: силовая ячейка 600А с байпасом | 6 кВ - 550 А, 6 кВ - 600 А, 10 кВ - 600 А | | VDPC690/800C | Запчасть для VEDADRIVE: силовая ячейка 800А с байпасом | 6 кВ - 660 А, 6 кВ - 750 А, 6 кВ - 800 А, 10 кВ - 800 А | Силовые ячейки без байпаса (в сборе) Заказной код | Тип ячейки | Описание | В каких ПЧ применяется | 700A0008 | VDPC690/035 | Запчасть для VEDADRIVE: силовая ячейка 35А | 6 кВ - 31 А, 10 кВ - 31 А | 700A0089 | VDPC690/048 | Запчасть для VEDADRIVE: силовая ячейка 48А | 6 кВ - 40 А, 6 кВ - 48 А, 10 кВ - 40 А, 10 кВ - 48 А | 700A0075 | VDPC690/061 | Запчасть для VEDADRIVE: силовая ячейка 61А | 6 кВ - 61 А, 10 кВ - 61 А | 700A0088 | VDPC690/077 | Запчасть для VEDADRIVE: силовая ячейка 77А | 6 кВ - 77 А, 10 кВ - 77 А | 700A0010 | VDPC690/096 | Запчасть для VEDADRIVE: силовая ячейка 96А | 6 кВ - 96 А, 10 кВ - 96 А | 700A0001 | VDPC690/130 | Запчасть для VEDADRIVE: силовая ячейка 130А | 6 кВ - 130 А, 10 кВ - 104 А, 10 кВ - 115 А, 10 кВ - 130 А | 700A0099 | VDPC690/154 | Запчасть для VEDADRIVE: силовая ячейка 154А | 6 кВ - 154 А, 10 кВ - 154 А | 700A0005 | VDPC690/192 | Запчасть для VEDADRIVE: силовая ячейка 192А | 6 кВ - 173 А, 6 кВ - 192 А, 10 кВ - 165 А, 10 кВ - 192 А | | VDPC690/250 | Запчасть для VEDADRIVE: силовая ячейка 250А | 6 кВ - 220 А, 6 кВ - 243 А, 10 кВ - 205 А, 10 кВ - 243 А | 700A0093 | VDPC690/320 | Запчасть для VEDADRIVE: силовая ячейка 320А | 6 кВ - 275 А, 6 кВ - 304 А, 10 кВ - 260 А, 10 кВ - 304 А | 700A0101 | VDPC690/400 | Запчасть для VEDADRIVE: силовая ячейка 400А | 6 кВ - 340 А, 6 кВ - 400 А, 10 кВ - 325 А, 10 кВ - 364 А, 10 кВ - 400 А | 700A0098 | VDPC690/500 | Запчасть для VEDADRIVE: силовая ячейка 500А | 6 кВ - 425 А, 6 кВ - 500 А, 10 кВ - 462 А, 10 кВ - 500 А | 700A0125 | VDPC690/600 | Запчасть для VEDADRIVE: силовая ячейка 600А | 6 кВ - 550 А, 6 кВ - 600 А, 10 кВ - 600 А | | VDPC690/800 | Запчасть для VEDADRIVE: силовая ячейка 800А | 6 кВ - 660 А, 6 кВ - 750 А, 6 кВ - 800 А, 10 кВ - 800 А | Предохранители силовых ячеек Заказной код | Тип ячейки | Описание | В каких ПЧ применяется | 700A0045 | RGS7/700V/63A | Запчасть для VEDADRIVE: предохранители ячеек (2 шт), 63А. Для силовых ячеек 35А | VDPC690/035; VDPC690/035C | 700A0046 | RGS7/700V/80A | Запчасть для VEDADRIVE: предохранители ячеек (2 шт), 80. Для силовых ячеек 48А, 61А | VDPC690/048; VDPC690/048C; VDPC690/061; VDPC690/061C | 700A0047 | RGS7/700V/80A | Запчасть для VEDADRIVE: предохранители ячеек (2 шт), 80. Для силовых ячеек 48А, 61А | VDPC690/048; VDPC690/048C; VDPC690/061; VDPC690/061C | 700A0048 | RGS7/700V/100A | Запчасть для VEDADRIVE: предохранители ячеек (2 шт), 100А. Для силовых ячеек 77А, 96А | VDPC690/077; VDPC690/077C; VDPC690/096; VDPC690/096C | 700A0049 | RGS7/700V/140A | Запчасть для VEDADRIVE: предохранители ячеек (2 шт), 140А. Для силовых ячеек 130А | VDPC690/130; VDPC690/130C | 700A0084 | RGS7/700V/160A | Запчасть для VEDADRIVE: предохранители ячеек (2 шт), 160А. Для силовых ячеек 154А | VDPC690/154; VDPC690/154C | 700A0050 | RGS7/700V/220A | Запчасть для VEDADRIVE: предохранители ячеек (2 шт), 220А. Для силовых ячеек 192А, 250А | VDPC690/192; VDPC690/192C; VDPC690/250; VDPC690/250C | 700A0085 | RGS7/700V/220A | Запчасть для VEDADRIVE: предохранители ячеек (2 шт), 220А. Для силовых ячеек 192А, 250А | VDPC690/192; VDPC690/192C; VDPC690/250; VDPC690/250C | 700A0131 | RGS7/700V/300A | Запчасть для VEDADRIVE: предохранители ячеек (2 шт), 300А. Для силовых ячеек 320А, 400А | VDPC690/320; VDPC690/320C; VDPC690/400; VDPC690/400C | 700A0132 | RGS7/700V/800A | Запчасть для VEDADRIVE: предохранители ячеек (2 шт), 800А. Для силовых ячеек 500А, 600А, 800А | VDPC690/500; VDPC690/500C; VDPC690/600; VDPC690/600C; VDPC690/800; VDPC690/800C | Система охлаждения ПЧ Заказной код | Тип позиции | Описание | В каких ПЧ применяется | 700A0063 | HC6/F1/04.01 | Запчасть для VEDADRIVE: крышной вентилятор | центробежный вентилятор 1,5 кВт 3х380 В | 700A0028 | HC3/PTM/3 | Запчасть для VEDADRIVE: плата контроля температуры | | 700A0109 | LD-B10-10EP(B)-DC24V | Запчасть для VEDADRIVE: термоконтроллер | | 700A0122 | | Запчасть для VEDADRIVE: воздушный фильтр набор 12 шт. | полипропиленовые фильтры без крепежей комплект из 12 штук | 700A0123 | | Запчасть для VEDADRIVE: воздушный фильтр набор 18 шт. | полипропиленовые фильтры без крепежей комплект из 18 штук | 700A0068 | | Запчасть для VEDADRIVE: воздушный фильтр набор 24 шт. | полипропиленовые фильтры без крепежей комплект из 24 штук | 700A0107 | | Запчасть для VEDADRIVE: Решетка воздушного фильтра | |
