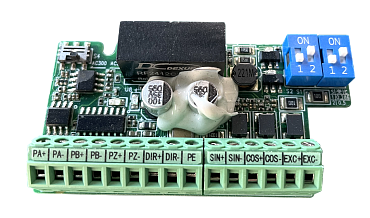

Карта PBC00007 предназначена для использования с преобразователями частоты VF-101, она может быть установлена только в порт EX-B преобразователя частоты. Подключение осуществляется к двум клеммным блокам, состоящим из 9 и 6 клемм с обозначением M5 и M3 соответственно. Описание клемм разъема карты PBC00007 Описание клеммного блока M3 (6 клемм) | Описание клеммного блока M5 (9 клемм) | Номер клеммы | Название клеммы | Описание | Номер клеммы | Название клеммы | Описание | 1 | SIN+ | Сигнал обратной связи по синусу | 1 | PA+ | Выходной сигнал канала A | 2 | SIN- | 2 | PA- | 3 | COS+ | Сигнал обратной связи по косинусу | 3 | PB+ | Выходной сигнал канала B | 4 | COS- | 4 | PB- | 5 | EXC+ | Выходной сигнал возбуждения | 5 | PZ+ | Выходной сигнал канала Z | 6 | EXC- | 6 | PZ- | | | | 7 | DIR+ | Выходной сигнал определения направления | | | | 8 | DIR- | | | | 9 | PE | Клемма заземления для подключения экрана кабеля | |
