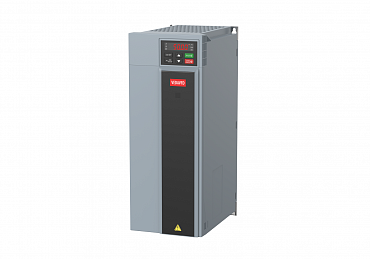

VEDA VFD серии VF-101 Basic Drive
По этому оборудованию вас может проконсультировать специалист:
Основные характеристики
Серия VF-101 – преобразователь частоты для применения в системах отопления, вентиляции и кондиционирования (ОВК). Привод доступен напряжением питания 1х220В и 3х380В и мощностью от 0,75 до 1120 кВт, возможно исполнение с нормальной и высокой перегрузкой. Привод имеет встроенный сетевой интерфейс RS-485. Частотный преобразователь VF-101 может управлять асинхронными и синхронными двигателями. Имея «книжную» конструкцию, приводы данной серии позволяют производить их монтаж «стенка-к-стенке» без снижения номинальных характеристик. За счет разделения системы охлаждения исключено прохождение потока воздуха через электронные компоненты, что повышает срок службы самого преобразователя частоты. Эффективная система охлаждения позволяет работать при температуре окружающей среды до +50С. Для удобства обслуживания устройство имеет съемные вентиляторы охлаждения. Привод VF-101 Basic Drive сокращает затраты пользователя и уменьшает время на ввод в эксплуатацию за счет таких встроенных элементов как, фильтр ЭМС, тормозной прерыватель и удобная панель оператора с потенциометром на русском языке. Привод имеет модульную структуру и его функционал может быть расширен за счет специальных дополнительных плат. Для данной серии доступна автоматическая адаптация к двигателю (с вращением двигателя и без), которая позволяет быстро и просто произвести ввод в эксплуатацию. Устройство имеет встроенный дроссель (от 55 кВт и выше) на звене постоянного тока, который снижает гармонические искажения до менее чем 45% THiD и увеличивает срок службы преобразователя частоты. Технические характеристики VF-101 Basic Drive с нормальной перегрузкой, 3х380В
** цифровая панель оператора встроена
|
Код заказа | Типовой код | Выходная мощность, кВт | Номинальный выходной ток, А | Ток перегрузки 120% | Торм.ключ | Дроссель | Тепловые потери, Вт | ВхШхГ, мм |
ABC00023 | VF-101-PK75-0003-A-T4-E20-B-H | 0,75 | 3 | 3,6 | встроенный | внешний | 22,5 | 200х76х155 |
ABC00024 | VF-101-P1K5-0004-A-T4-E20-B-H | 1,5 | 4 | 4,8 | встроенный | внешний | 45 | |
ABC00025 | VF-101-P2K2-0006-A-T4-E20-B-H | 2,2 | 6 | 7,2 | встроенный | внешний | 66 | |
ABC00027 | VF-101-P5K5-0013-A-T4-E20-B-H | 5,5 | 13 | 15,6 | встроенный | внешний | 165 | 242х100х155 |
ABC00028 | VF-101-P7K5-0017-A-T4-E20-B-H | 7,5 | 17 | 20,4 | встроенный | внешний | 225 | |
ABC00029 | VF-101-P11K-0025-A-T4-E20-B-H | 11 | 25 | 30 | встроенный | внешний | 330 | 320х116х175 |
ABC00030 | VF-101-P15K-0032-A-T4-E20-B-H | 15 | 32 | 38,4 | встроенный | внешний | 450 | |
ABC00031 | VF-101-P18K-0038-A-T4-E20-B-H | 18 | 38 | 45,6 | встроенный | внешний | 540 | 383х142х225 |
ABC00032 | VF-101-P22K-0045-A-T4-E20-B-H | 22 | 45 | 54 | встроенный | внешний | 660 | |
ABC00033 | VF-101-P30K-0060-A-T4-E20-B-H | 30 | 60 | 72 | встроенный | внешний | 900 | |
ABC00060 | VF-101-P37K-0075-A-T4-E20-B-H | 37 | 75 | 90 | встроенный | внешний | 1110 | 430х172х225 |
ABC00061 | VF-101-P45K-0090-A-T4-E20-B-H | 45 | 90 | 108 | встроенный | внешний | 1215 | |
ABC00062 | VF-101-P55K-0110-A-T4-E20-B-H | 55 | 110 | 132 | встроенный | внешний | 1375 | 558х240х310 |
ABC00063 | VF-101-P75K-0150-A-T4-E20-B-H | 75 | 150 | 180 | встроенный | внешний | 1650 | |
ABC00064 | VF-101-P90K-0180-A-T4-E20-B-H | 90 | 180 | 216 | встроенный | внешний | 1800 |
** цифровая панель оператора с потенциометром встроена
Технические характеристики VF-101 Basic Drive c нормальной перегрузкой и встроенным дросселем, 3х380В
Код заказа | Типовой код | Выходная мощность, кВт | Номинальный выходной ток, А | Ток перегрузки 150% | Торм.ключ | Дроссель | Тепловые потери, Вт | ВхШхГ, мм |
ABC00066 | VF-101-P55K-0110-A-T4-E20-N-H-D | 55 | 110 | 132 | внешний | встроенный | 1375 | 558х240х310 |
ABC00067 | VF-101-P75K-0150-A-T4-E20-N-H-D | 75 | 150 | 180 | внешний | встроенный | 1650 | |
ABC00068 | VF-101-P90K-0180-A-T4-E20-N-H-D | 90 | 180 | 216 | внешний | встроенный | 1800 | |
ABC00069 | VF-101-P110-0210-A-T4-E20-N-H-D | 110 | 210 | 252 | внешний | встроенный | 2200 | 638х270х350 |
ABC00070 | VF-101-P132-0250-A-T4-E20-N-H-D | 132 | 250 | 300 | внешний | встроенный | 2640 | |
ABC00041 | VF-101-P160-0310-A-T4-E20-N-H-D | 160 | 310 | 372 | внешний | встроенный | 3200 | 738х350х405 |
ABC00042 | VF-101-P185-0340-A-T4-E20-N-H-D | 185 | 340 | 408 | внешний | встроенный | 3700 | |
ABC00043 | VF-101-P200-0380-A-T4-E20-N-H-D | 200 | 380 | 456 | внешний | встроенный | 4000 | 940х360х480 |
ABC00044 | VF-101-P220-0415-A-T4-E20-N-H-D | 220 | 415 | 498 | внешний | встроенный | 4400 | |
ABC00045 | VF-101-P250-0470-A-T4-E20-N-H-D | 250 | 470 | 564 | внешний | встроенный | 5000 | |
ABC00046 | VF-101-P280-0520-A-T4-E20-N-H-D | 280 | 520 | 624 | внешний | встроенный | 5600 | 1140х370х545 |
ABC00047 | VF-101-P315-0600-A-T4-E20-N-H-D | 315 | 600 | 720 | внешний | встроенный | 6300 | |
ABC00048 | VF-101-P355-0670-A-T4-E20-N-H-D | 355 | 670 | 804 | внешний | встроенный | 7100 | 1250х400х545 |
ABC00049 | VF-101-P400-0750-A-T4-E20-N-H-D | 400 | 750 | 900 | внешний | встроенный | 8000 | |
ABC00050 | VF-101-P450-0810-A-T4-E20-N-H-D | 450 | 810 | 972 | внешний | встроенный | 9000 | |
ABC00051 | VF-101-P500-0860-A-T4-E20-N-H-D | 500 | 860 | 1032 | внешний | встроенный | 10000 | 1400х460х545 |
ABC00052 | VF-101-P560-0990-A-T4-E20-N-H-D | 560 | 990 | 1188 | внешний | встроенный | 11200 | |
ABC00053 | VF-101-P630-01200-A-T4-E20-N-H-D | 630 | 1200 | 1440 | внешний | встроенный | 12600 | |
ABC00054 | VF-101-P710-01340-A-T4-E20-N-H-D | 710 | 1340 | 1608 | внешний | встроенный | 14200 | 2198х1201,5х798,5 |
ABC00055 | VF-101-P800-01500-A-T4-E20-N-H-D | 800 | 1500 | 1800 | внешний | встроенный | 16000 | |
ABC00056 | VF-101-P900-01620-A-T4-E20-N-H-D | 900 | 1620 | 1944 | внешний | встроенный | 18000 | |
ABC00057 | VF-101-P1M0-01720-A-T4-E20-N-H-D | 1000 | 1720 | 2064 | внешний | встроенный | 20000 | |
ABC00058 | VF-101-P1M1-01980-A-T4-E20-N-H-D | 1120 | 1980 | 2376 | внешний | встроенный | 22400 |
** цифровая панель оператора с потенциометром встроена
Технические характеристики VF-101 Basic Drive с нормальной перегрузкой, встроенным тормозным транзистором и встроенным дросселем, 3х380В, IP54, металлический корпус
Код заказа | Типовой код | Выходная мощность, кВт | Номинальный выходной ток, А | Ток перегрузки 120% | Торм.ключ | Дроссель | ВхШхГ, мм | |
HBC01101 | VF-101-P55K-0110-A-T4-E54-B-H-D | 55 | 110 | 132 | встроенный | встроенный | 850х340х400 навесной | |
HBC01102 | VF-101-P75K-0150-A-T4-E54-B-H-D | 75 | 150 | 180 | встроенный | встроенный | ||
HBC01103 | VF-101-P90K-0180-A-T4-E54-B-H-D | 90 | 180 | 204 | встроенный | встроенный | ||
HBC01104 | VF-101-P110-0210-A-T4-E54-B-H-D | 110 | 210 | 252 | встроенный | встроенный | 950х370х400 навесной | |
HBC01105 | VF-101-P132-0250-A-T4-E54-B-H-D | 132 | 250 | 300 | встроенный | встроенный |
Технические характеристики VF-101 Basic Drive с высокой перегрузкой, 3х380В
Код заказа | Типовой код | Выходная мощность, кВт | Номинальный выходной ток, А | Ток перегрузки 150% | Торм.блок | Дроссель | Тепловые потери, Вт | ВхШхГ, мм | |
ABC00123 | VF-101-PK75-0003-U-T4-E20-B-H | 0,75 | 3 | 4,5 | встроенный | внешний | 22,5 | 200х76х155 | |
ABC00124 | VF-101-P1K5-0004-U-T4-E20-B-H | 1,5 | 4 | 6 | встроенный | внешний | 45 | ||
ABC00125 | VF-101-P2K2-0006-U-T4-E20-B-H | 2,2 | 6 | 9 | встроенный | внешний | 66 | ||
ABC00126 | VF-101-P4K0-0010-U-T4-E20-B-H | 4 | 10 | 15 | встроенный | внешний | 120 | 242х100х155 | |
ABC00127 | VF-101-P5K5-0013-U-T4-E20-B-H | 5,5 | 13 | 19,5 | встроенный | внешний | 165 | ||
ABC00128 | VF-101-P7K5-0017-U-T4-E20-B-H | 7,5 | 17 | 25,5 | встроенный | внешний | 225 | 320х116х175 | |
ABC00129 | VF-101-P11K-0025-U-T4-E20-B-H | 11 | 25 | 37,5 | встроенный | внешний | 330 | ||
ABC00130 | VF-101-P15K-0032-U-T4-E20-B-H | 15 | 32 | 48 | встроенный | внешний | 450 | 383х142х225 | |
ABC00131 | VF-101-P18K-0038-U-T4-E20-B-H | 18 | 38 | 57 | встроенный | внешний | 540 | ||
ABC00132 | VF-101-P22K-0045-U-T4-E20-B-H | 22 | 45 | 67,5 | встроенный | внешний | 660 | ||
ABC00133 | VF-101-P30K-0060-U-T4-E20-N-H | 30 | 60 | 90 | внешний | внешний | 900 | 430х172х225 | |
ABC00134 | VF-101-P37K-0075-U-T4-E20-N-H | 37 | 75 | 112,5 | внешний | внешний | 1110 | ||
ABC00135 | VF-101-P45K-0090-U-T4-E20-N-H | 45 | 90 | 135 | внешний | внешний | 1215 | 558х240х310 | |
ABC00136 | VF-101-P55K-0110-U-T4-E20-N-H | 55 | 110 | 165 | внешний | внешний | 1375 | ||
ABC00137 | VF-101-P75K-0150-U-T4-E20-N-H | 75 | 150 | 225 | внешний | внешний | 1650 | ||
ABC00138 | VF-101-P90K-0180-U-T4-E20-N-H | 90 | 180 | 270 | внешний | внешний | 1800 | 638х270х350 | |
ABC00139 | VF-101-P110-0210-U-T4-E20-N-H | 110 | 210 | 315 | внешний | внешний | 2200 | ||
ABC00140 | VF-101-P132-0250-U-T4-E20-N-H-D | 132 | 250 | 375 | внешний | встроенный | 2640 | 738х350х405 | |
ABC00141 | VF-101-P160-0310-U-T4-E20-N-H-D | 160 | 310 | 465 | внешний | встроенный | 3200 | ||
ABC00142 | VF-101-P185-0340-U-T4-E20-N-H-D | 185 | 340 | 510 | внешний | встроенный | 3700 | 940х360х480 | |
ABC00143 | VF-101-P200-0380-U-T4-E20-N-H-D | 200 | 380 | 570 | внешний | встроенный | 4000 | ||
ABC00144 | VF-101-P220-0415-U-T4-E20-N-H-D | 220 | 415 | 622,5 | внешний | встроенный | 4400 | ||
ABC00145 | VF-101-P250-0470-U-T4-E20-N-H-D | 250 | 470 | 705 | внешний | встроенный | 5000 | 1140х370х545 | |
ABC00146 | VF-101-P280-0510-U-T4-E20-N-H-D | 280 | 510 | 765 | внешний | встроенный | 5600 | ||
ABC00147 | VF-101-P315-0600-U-T4-E20-N-H-D | 315 | 600 | 900 | внешний | встроенный | 6300 | 1250х400х545 | |
ABC00148 | VF-101-P355-0670-U-T4-E20-N-H-D | 355 | 670 | 1005 | внешний | встроенный | 7100 | ||
ABC00149 | VF-101-P400-0750-U-T4-E20-N-H-D | 400 | 750 | 1125 | внешний | встроенный | 8000 | ||
ABC00150 | VF-101-P450-0810-U-T4-E20-N-H-D | 450 | 810 | 1215 | внешний | встроенный | 9000 | 1400х460х545 | |
ABC00151 | VF-101-P500-0860-U-T4-E20-N-H-D | 500 | 860 | 1290 | внешний | встроенный | 10000 | ||
ABC00152 | VF-101-P560-0990-U-T4-E20-N-H-D | 560 | 990 | 1485 | внешний | встроенный | 11200 | ||
ABC00153 | VF-101-P630-01200-U-T4-E20-N-H-D | 630 | 1200 | 1440 | внешний | встроенный | 12600 | 2198х1201,5х798,5 | |
ABC00154 | VF-101-P710-01340-U-T4-E20-N-H-D | 710 | 1340 | 1608 | внешний | встроенный | 14200 | ||
ABC00155 | VF-101-P800-01500-U-T4-E20-N-H-D | 800 | 1500 | 1800 | внешний | встроенный | 16000 | ||
ABC00156 | VF-101-P900-01620-U-T4-E20-N-H-D | 900 | 1620 | 1944 | внешний | встроенный | 18000 | ||
ABC00157 | VF-101-P1M0-1720-U-T4-E20-N-H-D | 1000 | 1720 | 2064 | внешний | встроенный | 20000 | ||
ABC00158 | VF-101-P1M1-1980-U-T4-E20-N-H-D | 1120 | 1980 | 2376 | внешний | встроенный | 22400 |
** цифровая панель оператора с потенциометром встроена
Технические характеристики VF-101 Basic Drive c высокой перегрузкой и встроенным тормозным транзистором, 3х380В
Код заказа | Типовой код | Выходная мощность, кВт | Номинальный выходной ток, А | Ток перегрузки 150% | Торм.ключ | Дроссель | Тепловые потери, Вт | ВхШхГ, мм |
ABC00123 | VF-101-PK75-0003-U-T4-E20-B-H | 0,75 | 3 | 4,5 | встроенный | внешний | 22,5 | 200х76х155 |
ABC00124 | VF-101-P1K5-0004-U-T4-E20-B-H | 1,5 | 4 | 6 | встроенный | внешний | 45 | |
ABC00125 | VF-101-P2K2-0006-U-T4-E20-B-H | 2,2 | 6 | 9 | встроенный | внешний | 66 | |
ABC00126 | VF-101-P4K0-0010-U-T4-E20-B-H | 4 | 10 | 15 | встроенный | внешний | 120 | 242х100х155 |
ABC00127 | VF-101-P5K5-0013-U-T4-E20-B-H | 5,5 | 13 | 19,5 | встроенный | внешний | 165 | |
ABC00128 | VF-101-P7K5-0017-U-T4-E20-B-H | 7,5 | 17 | 25,5 | встроенный | внешний | 225 | 320х116х175 |
ABC00129 | VF-101-P11K-0025-U-T4-E20-B-H | 11 | 25 | 37,5 | встроенный | внешний | 330 | |
ABC00130 | VF-101-P15K-0032-U-T4-E20-B-H | 15 | 32 | 48 | встроенный | внешний | 450 | 383х142х225 |
ABC00131 | VF-101-P18K-0038-U-T4-E20-B-H | 18 | 38 | 57 | встроенный | внешний | 540 | |
ABC00132 | VF-101-P22K-0045-U-T4-E20-B-H | 22 | 45 | 67,5 | встроенный | внешний | 660 | |
ABC00159 | VF-101-P30K-0060-U-T4-E20-B-H | 30 | 60 | 90 | встроенный | внешний | 900 | 430х172х225 |
ABC00160 | VF-101-P37K-0075-U-T4-E20-B-H | 37 | 75 | 112,5 | встроенный | внешний | 1110 | |
ABC00161 | VF-101-P45K-0090-U-T4-E20-B-H | 45 | 90 | 135 | встроенный | внешний | 1215 | 558х240х310 |
ABC00162 | VF-101-P55K-0110-U-T4-E20-B-H | 55 | 110 | 165 | встроенный | внешний | 1375 | |
ABC00163 | VF-101-P75K-0150-U-T4-E20-B-H | 75 | 150 | 225 | встроенный | внешний | 1650 |
** цифровая панель оператора с потенциометром встроена
Технические характеристики VF-101 Basic Drive c высокой перегрузкой и встроенным дросселем, 3х380ВВ
Код заказа | Типовой код | Выходная мощность, кВт | Номинальный выходной ток, А | Ток перегрузки 150% | Торм.ключ | Дроссель | Тепловые потери, Вт | ВхШхГ, мм |
ABC00165 | VF-101-P45K-0090-U-T4-E20-N-H-D | 45 | 90 | 135 | внешний | встроенный | 1215 | 558х240х310 |
ABC00166 | VF-101-P55K-0110-U-T4-E20-N-H-D | 55 | 110 | 132 | внешний | встроенный | 1375 | |
ABC00167 | VF-101-P75K-0150-U-T4-E20-N-H-D | 75 | 150 | 180 | внешний | встроенный | 1650 | |
ABC00168 | VF-101-P90K-0180-U-T4-E20-N-H-D | 90 | 180 | 216 | внешний | встроенный | 1800 | 638х270х350 |
ABC00169 | VF-101-P110-0210-U-T4-E20-N-H-D | 110 | 210 | 252 | внешний | встроенный | 2200 | |
ABC00140 | VF-101-P132-0250-U-T4-E20-N-H-D | 132 | 250 | 375 | внешний | встроенный | 2640 | 738х350х405 |
ABC00141 | VF-101-P160-0310-U-T4-E20-N-H-D | 160 | 310 | 465 | внешний | встроенный | 3200 | |
ABC00142 | VF-101-P185-0340-U-T4-E20-N-H-D | 185 | 340 | 510 | внешний | встроенный | 3700 | 940х360х480 |
ABC00143 | VF-101-P200-0380-U-T4-E20-N-H-D | 200 | 380 | 570 | внешний | встроенный | 4000 | |
ABC00144 | VF-101-P220-0415-U-T4-E20-N-H-D | 220 | 415 | 622,5 | внешний | встроенный | 4400 | |
ABC00145 | VF-101-P250-0470-U-T4-E20-N-H-D | 250 | 470 | 705 | внешний | встроенный | 5000 | 1140х370х545 |
ABC00146 | VF-101-P280-0510-U-T4-E20-N-H-D | 280 | 510 | 765 | внешний | встроенный | 5600 | |
ABC00147 | VF-101-P315-0600-U-T4-E20-N-H-D | 315 | 600 | 900 | внешний | встроенный | 6300 | 1250х400х545 |
ABC00148 | VF-101-P355-0670-U-T4-E20-N-H-D | 355 | 670 | 1005 | внешний | встроенный | 7100 | |
ABC00149 | VF-101-P400-0750-U-T4-E20-N-H-D | 400 | 750 | 1125 | внешний | встроенный | 8000 | |
ABC00150 | VF-101-P450-0810-U-T4-E20-N-H-D | 450 | 810 | 1215 | внешний | встроенный | 9000 | 1400х460х545 |
ABC00151 | VF-101-P500-0860-U-T4-E20-N-H-D | 500 | 860 | 1290 | внешний | встроенный | 10000 | |
ABC00152 | VF-101-P560-0990-U-T4-E20-N-H-D | 560 | 990 | 1485 | внешний | встроенный | 11200 | |
ABC00153 | VF-101-P630-1200-U-T4-E20-N-H-D | 630 | 1200 | 1440 | внешний | встроенный | 12600 | 2198х1201,5х798,5 |
ABC00154 | VF-101-P710-1340-U-T4-E20-N-H-D | 710 | 1340 | 1608 | внешний | встроенный | 14200 | |
ABC00155 | VF-101-P800-1500-U-T4-E20-N-H-D | 800 | 1500 | 1800 | внешний | встроенный | 16000 | |
ABC00156 | VF-101-P900-1620-U-T4-E20-N-H-D | 900 | 1620 | 1944 | внешний | встроенный | 18000 | |
ABC00157 | VF-101-P1M0-1720-U-T4-E20-N-H-D | 1000 | 1720 | 2064 | внешний | встроенный | 20000 | |
ABC00158 | VF-101-P1M1-1980-U-T4-E20-N-H-D | 1120 | 1980 | 2376 | внешний | встроенный | 22400 |
** цифровая панель оператора с потенциометром встроена
Технические характеристики VF-101 Basic Drive c высокой перегрузкой, встроенным тормозным транзистором и встроенным дросселем, 3х380В
Код заказа | Типовой код | Выходная мощность, кВт | Номинальный выходной ток, А | Ток перегрузки 150% | Торм.ключ | Дроссель | ВхШхГ, мм |
ABC01001 | VF-101-P45K-0090-U-T4-E20-B-H-D | 45 | 90 | 135 | встроенный | встроенный | 558х240х310 |
ABC01002 | VF-101-P55K-0110-U-T4-E20-B-H-D | 55 | 110 | 165 | встроенный | встроенный | |
ABC01003 | VF-101-P75K-0150-U-T4-E20-B-H-D | 75 | 150 | 225 | встроенный | встроенный | |
ABC01004 | VF-101-P90K-0180-U-T4-E20-B-H-D | 90 | 180 | 270 | встроенный | встроенный | |
ABC01005 | VF-101-P110-0210-U-T4-E20-B-H-D | 110 | 210 | 315 | встроенный | встроенный | 638х270х350 |
Технические характеристики VF-101 Basic Drive c высокой перегрузкой, вход 1х220В, выход 3х220В
Код заказа | Типовой код | Выходная мощность, кВт | Номинальный выходной ток, А | Ток перегрузки 150% | Торм.блок | Дроссель | Тепловые потери, Вт | ВхШхГ, мм |
ABC00101 | VF-101-PK75-0004-U-S2-E20-B-H | 0,75 | 4 | 6 | встроенный | внешний | 22,5 | 200х76х155 |
ABC00102 | VF-101-P1K5-0007-U-S2-E20-B-H | 1,5 | 7 | 10,5 | встроенный | внешний | 45 | |
ABC00103 | VF-101-P2K2-0010-U-S2-E20-B-H | 2,2 | 10 | 15 | встроенный | внешний | 66 | 242х100х155 |
ABC00104 | VF-101-P4K0-0016-U-S2-E20-B-H | 4 | 16 | 24 | встроенный | внешний | 120 | |
ABC00105 | VF-101-P5K5-0020-U-S2-E20-B-H | 5,5 | 20 | 30 | встроенный | внешний | 165 | 320х116х175 |
ABC00106 | VF-101-P7K5-0030-U-S2-E20-B-H | 7,5 | 30 | 45 | встроенный | внешний | 225 | |
ABC00107 | VF-101-P11K-0042-U-S2-E20-B-H | 11 | 42 | 63 | встроенный | внешний | 330 | |
** цифровая панель оператора с потенциометром встроена
Технические характеристики VF-101 Basic Drive c нормальной перегрузкой, 3х380В, IP54, пластиковый корпус
Код для заказа | Типовой код | Выходная мощность, кВт | Номинальный выходной ток, А | Ток перегрузки 120% | Торм.ключ | Дроссель | ВхШхГ, мм |
DBC00023 | VF-101-PK75-0003-A-T4-C54-B-H | 0,75 | 3 | 3,6 | встроенный | внешний | 300х114х235 |
DBC00024 | VF-101-P1K5-0004-A-T4-C54-B-H | 1,5 | 4 | 4,8 | встроенный | внешний | |
DBC00025 | VF-101-P2K2-0006-A-T4-C54-B-H | 2,2 | 6 | 7,2 | встроенный | внешний | |
DBC00027 | VF-101-P5K5-0013-A-T4-C54-B-H | 5,5 | 13 | 15,6 | встроенный | внешний | 363х150х235 |
DBC00028 | VF-101-P7K5-0017-A-T4-C54-B-H | 7,5 | 17 | 20,4 | встроенный | внешний | |
DBC00029 | VF-101-P11K-0025-A-T4-C54-B-H | 11 | 25 | 30 | встроенный | внешний | 480х174х255 |
DBC00030 | VF-101-P15K-0032-A-T4-C54-B-H | 15 | 32 | 38,4 | встроенный | внешний | |
DBC00031 | VF-101-P18K-0038-A-T4-C54-B-H | 18 | 38 | 45,6 | встроенный | внешний | 574,5х213х305 |
DBC00032 | VF-101-P22K-0045-A-T4-C54-B-H | 22 | 45 | 54 | встроенный | внешний | |
DBC00033 | VF-101-P30K-0060-A-T4-C54-B-H | 30 | 60 | 72 | встроенный | внешний |
** цифровая панель оператора с потенциометром встроена
Технические характеристики VF-101 Basic Drive c нормальной перегрузкой, 3х380В, IP54
Код для заказа | Типовой код | Выходная мощность, кВт | Номинальный выходной ток, А | Ток перегрузки 120% | Торм.ключ | Дроссель | ШхВхГ, мм |
HBC00023 | VF-101-PK75-0003-A-T4-E54-B-H | 0,75 | 3 | 3,6 | встроенный | внешний | по запросу |
HBC00024 | VF-101-P1K5-0004-A-T4-E54-B-H | 1,5 | 4 | 4,8 | встроенный | внешний | |
HBC00025 | VF-101-P2K2-0006-A-T4-E54-B-H | 2,2 | 6 | 7,2 | встроенный | внешний | |
HBC00027 | VF-101-P5K5-0013-A-T4-E54-B-H | 5,5 | 13 | 15,6 | встроенный | внешний | |
HBC00028 | VF-101-P7K5-0017-A-T4-E54-B-H | 7,5 | 17 | 20,4 | встроенный | внешний | |
HBC00029 | VF-101-P11K-0025-A-T4-E54-B-H | 11 | 25 | 30 | встроенный | внешний | |
HBC00030 | VF-101-P15K-0032-A-T4-E54-B-H | 15 | 32 | 38,4 | встроенный | внешний | |
HBC00031 | VF-101-P18K-0038-A-T4-E54-B-H | 18 | 38 | 45,6 | встроенный | внешний | |
HBC00032 | VF-101-P22K-0045-A-T4-E54-B-H | 22 | 45 | 54 | встроенный | внешний | |
HBC00033 | VF-101-P30K-0060-A-T4-E54-B-H | 30 | 60 | 72 | встроенный | внешний | |
HBC00034 | VF-101-P37K-0075-A-T4-E54-N-H | 37 | 75 | 90 | внешний | внешний | |
HBC00035 | VF-101-P45K-0090-A-T4-E54-N-H | 45 | 90 | 108 | внешний | внешний | |
HBC00036 | VF-101-P55K-0110-A-T4-E54-N-H | 55 | 110 | 132 | внешний | внешний | 340х850х400 навесной |
HBC00037 | VF-101-P75K-0150-A-T4-E54-N-H | 75 | 150 | 180 | внешний | внешний | |
HBC00038 | VF-101-P90K-0180-A-T4-E54-N-H | 90 | 180 | 216 | внешний | внешний | |
HBC00039 | VF-101-P110-0210-A-T4-E54-N-H | 110 | 210 | 252 | внешний | внешний | 370х950х400 навесной |
HBC00040 | VF-101-P132-0250-A-T4-E54-N-H | 132 | 250 | 300 | внешний | внешний | |
HBC00041 | VF-101-P160-0310-A-T4-E54-N-H-D | 160 | 310 | 372 | внешний | встроенный | 450х1100х450 навесной |
HBC00042 | VF-101-P185-0340-A-T4-E54-N-H-D | 185 | 340 | 408 | внешний | встроенный | |
HBC00043 | VF-101-P200-0380-A-T4-E54-N-H-D | 200 | 380 | 456 | внешний | встроенный | 450х1300х550 навесной |
HBC00044 | VF-101-P220-0415-A-T4-E54-N-H-D | 220 | 415 | 498 | внешний | встроенный | |
HBC00045 | VF-101-P250-0470-A-T4-E54-N-H-D | 250 | 470 | 564 | внешний | встроенный | |
HBC00046 | VF-101-P280-0520-A-T4-E54-N-H-D | 280 | 520 | 624 | внешний | встроенный | 500х2000х600 напольный |
HBC00047 | VF-101-P315-0600-A-T4-E54-N-H-D | 315 | 600 | 720 | внешний | встроенный | |
HBC00048 | VF-101-P355-0670-A-T4-E54-N-H-D | 355 | 670 | 804 | внешний | встроенный | |
HBC00049 | VF-101-P400-0750-A-T4-E54-N-H-D | 400 | 750 | 900 | внешний | встроенный | |
HBC00050 | VF-101-P450-0810-A-T4-E54-N-H-D | 450 | 810 | 972 | внешний | встроенный | |
HBC00051 | VF-101-P500-0860-A-T4-E54-N-H-D | 500 | 860 | 1032 | внешний | встроенный | 550х2000х600 напольный |
HBC00052 | VF-101-P560-0990-A-T4-E54-N-H-D | 560 | 990 | 1188 | внешний | встроенный | |
HBC00053 | VF-101-P630-1200-A-T4-E54-N-H-D | 630 | 1200 | 1440 | внешний | встроенный |
Примечание: Несъемная цифровая панель оператора с потенциометром встроена.
Технические характеристики VF-101 Basic Drive c нормальной перегрузкой и встроенным тормозным транзистором, 3х380В, IP54
Код для заказа | Типовой код | Выходная мощность, кВт | Номинальный выходной ток, А | Ток перегрузки 120% | Торм.ключ | Дроссель | ШхВхГ, мм |
HBC00023 | VF-101-PK75-0003-A-T4-E54-B-H | 0,75 | 3 | 3,6 | встроенный | внешний | по запросу |
HBC00024 | VF-101-P1K5-0004-A-T4-E54-B-H | 1,5 | 4 | 4,8 | встроенный | внешний | |
HBC00025 | VF-101-P2K2-0006-A-T4-E54-B-H | 2,2 | 6 | 7,2 | встроенный | внешний | |
HBC00027 | VF-101-P5K5-0013-A-T4-E54-B-H | 5,5 | 13 | 15,6 | встроенный | внешний | |
HBC00028 | VF-101-P7K5-0017-A-T4-E54-B-H | 7,5 | 17 | 20,4 | встроенный | внешний | |
HBC00029 | VF-101-P11K-0025-A-T4-E54-B-H | 11 | 25 | 30 | встроенный | внешний | |
HBC00030 | VF-101-P15K-0032-A-T4-E54-B-H | 15 | 32 | 38,4 | встроенный | внешний | |
HBC00031 | VF-101-P18K-0038-A-T4-E54-B-H | 18 | 38 | 45,6 | встроенный | внешний | |
HBC00032 | VF-101-P22K-0045-A-T4-E54-B-H | 22 | 45 | 54 | встроенный | внешний | |
HBC00033 | VF-101-P30K-0060-A-T4-E54-B-H | 30 | 60 | 72 | встроенный | внешний | |
HBC00060 | VF-101-P37K-0075-A-T4-E54-B-H | 37 | 75 | 90 | встроенный | внешний | |
HBC00061 | VF-101-P45K-0090-A-T4-E54-B-H | 45 | 90 | 108 | встроенный | внешний | |
HBC00062 | VF-101-P55K-0110-A-T4-E54-B-H | 55 | 110 | 132 | встроенный | внешний | 340х850х400 навесной |
HBC00063 | VF-101-P75K-0150-A-T4-E54-B-H | 75 | 150 | 180 | встроенный | внешний | |
HBC00064 | VF-101-P90K-0180-A-T4-E54-B-H | 90 | 180 | 216 | встроенный | внешний |
Примечание: Несъемная цифровая панель оператора с потенциометром встроена.
Технические характеристики VF-101 Basic Drive c нормальной перегрузкой и встроенным дросселем, 3х380В, IP54
Код для заказа | Типовой код | Выходная мощность, кВт | Номинальный выходной ток, А | Ток перегрузки 120% | Торм.ключ | Дроссель | ШхВхГ, мм |
HBC00066 | VF-101-P55K-0110-A-T4-E54-N-H-D | 55 | 110 | 132 | внешний | встроенный | 340х850х400 навесной |
HBC00067 | VF-101-P75K-0150-A-T4-E54-N-H-D | 75 | 150 | 180 | внешний | встроенный | |
HBC00068 | VF-101-P90K-0180-A-T4-E54-N-H-D | 90 | 180 | 216 | внешний | встроенный | |
HBC00069 | VF-101-P110-0210-A-T4-E54-N-H-D | 110 | 210 | 252 | внешний | встроенный | 370х950х400 навесной |
HBC00070 | VF-101-P132-0250-A-T4-E54-N-H-D | 132 | 250 | 300 | внешний | встроенный | |
HBC00041 | VF-101-P160-0310-A-T4-E54-N-H-D | 160 | 310 | 372 | внешний | встроенный | 450х1100х450 навесной |
HBC00042 | VF-101-P185-0340-A-T4-E54-N-H-D | 185 | 340 | 408 | внешний | встроенный | |
HBC00043 | VF-101-P200-0380-A-T4-E54-N-H-D | 200 | 380 | 456 | внешний | встроенный | 450х1300х550 навесной |
HBC00044 | VF-101-P220-0415-A-T4-E54-N-H-D | 220 | 415 | 498 | внешний | встроенный | |
HBC00045 | VF-101-P250-0470-A-T4-E54-N-H-D | 250 | 470 | 564 | внешний | встроенный | |
HBC00046 | VF-101-P280-0520-A-T4-E54-N-H-D | 280 | 520 | 624 | внешний | встроенный | 500х2000х600 напольный |
HBC00047 | VF-101-P315-0600-A-T4-E54-N-H-D | 315 | 600 | 720 | внешний | встроенный | |
HBC00048 | VF-101-P355-0670-A-T4-E54-N-H-D | 355 | 670 | 804 | внешний | встроенный | |
HBC00049 | VF-101-P400-0750-A-T4-E54-N-H-D | 400 | 750 | 900 | внешний | встроенный | |
HBC00050 | VF-101-P450-0810-A-T4-E54-N-H-D | 450 | 810 | 972 | внешний | встроенный | |
HBC00051 | VF-101-P500-0860-A-T4-E54-N-H-D | 500 | 860 | 1032 | внешний | встроенный | 550х2000х600 напольный |
HBC00052 | VF-101-P560-0990-A-T4-E54-N-H-D | 560 | 990 | 1188 | внешний | встроенный | |
HBC00053 | VF-101-P630-1200-A-T4-E54-N-H-D | 630 | 1200 | 1440 | внешний | встроенный |
Технические характеристики VF-101 Basic Drive c нормальной перегрузкой, встроенным тормозным транзистором и встроенным дросселем, 3х380В, IP54, металлический корпус
Код для заказа | Типовой код | Выходная мощность, кВт | Номинальный выходной ток, А | Ток перегрузки 120% | Торм.ключ | Дроссель | ВхШхГ, мм |
HBC01101 | VF-101-P55K-0110-A-T4-E54-B-H-D | 55 | 110 | 132 | встроенный | встроенный | 850х340х400 навесной |
HBC01102 | VF-101-P75K-0150-A-T4-E54-B-H-D | 75 | 150 | 180 | встроенный | встроенный | |
HBC01103 | VF-101-P90K-0180-A-T4-E54-B-H-D | 90 | 180 | 204 | встроенный | встроенный | |
HBC01104 | VF-101-P110-0210-A-T4-E54-B-H-D | 110 | 210 | 252 | встроенный | встроенный | 950х370х400 навесной |
HBC01105 | VF-101-P132-0250-A-T4-E54-B-H-D | 132 | 250 | 300 | встроенный | встроенный |
Примечание: Несъемная цифровая панель оператора с потенциометром встроена.
Технические характеристики VF-101 Basic Drive c высокой перегрузкой, 3х380В, IP54, пластиковый корпус
Код для заказа | Типовой код | Выходная мощность, кВт | Номинальный выходной ток, А | Ток перегрузки 120% | Торм.ключ | Дроссель | ВхШхГ, мм |
DBC00123 | VF-101-PK75-0003-U-T4-C54-B-H | 0,75 | 3 | 4,5 | встроенный | внешний | 300х114х235 |
DBC00124 | VF-101-P1K5-0004-U-T4-C54-B-H | 1,5 | 4 | 6 | встроенный | внешний | |
DBC00125 | VF-101-P2K2-0006-U-T4-C54-B-H | 2,2 | 6 | 9 | встроенный | внешний | |
DBC00126 | VF-101-P4K0-0010-U-T4-C54-B-H | 4 | 10 | 15 | встроенный | внешний | 363х150х235 |
DBC00127 | VF-101-P5K5-0013-U-T4-C54-B-H | 5,5 | 13 | 19,5 | встроенный | внешний | |
DBC00128 | VF-101-P7K5-0017-U-T4-C54-B-H | 7,5 | 17 | 25,5 | встроенный | внешний | 480х174х255 |
DBC00129 | VF-101-P11K-0025-U-T4-C54-B-H | 11 | 25 | 37,5 | встроенный | внешний | |
DBC00130 | VF-101-P15K-0032-U-T4-C54-B-H | 15 | 32 | 48 | встроенный | внешний | 574,5х213х305 |
DBC00131 | VF-101-P18K-0038-U-T4-C54-B-H | 18 | 38 | 57 | встроенный | внешний | |
DBC00132 | VF-101-P22K-0045-U-T4-C54-B-H | 22 | 45 | 67,5 | встроенный | внешний |
** цифровая панель оператора с потенциометром встроена
Технические характеристики VF-101 Basic Drive c высокой перегрузкой, 3х380В, IP54
Код для заказа | Типовой код | Выходная мощность, кВт | Номинальный выходной ток, А | Ток перегрузки 150% | Торм.блок | Дроссель | ШхВхГ, мм |
HBC00123 | VF-101-PK75-0003-U-T4-E54-B-H | 0,75 | 3 | 4,5 | встроенный | внешний | по запросу |
HBC00124 | VF-101-P1K5-0004-U-T4-E54-B-H | 1,5 | 4 | 6 | встроенный | внешний | |
HBC00125 | VF-101-P2K2-0006-U-T4-E54-B-H | 2,2 | 6 | 9 | встроенный | внешний | |
HBC00126 | VF-101-P4K0-0010-U-T4-E54-B-H | 4 | 10 | 15 | встроенный | внешний | |
HBC00127 | VF-101-P5K5-0013-U-T4-E54-B-H | 5,5 | 13 | 19,5 | встроенный | внешний | |
HBC00128 | VF-101-P7K5-0017-U-T4-E54-B-H | 7,5 | 17 | 25,5 | встроенный | внешний | |
HBC00129 | VF-101-P11K-0025-U-T4-E54-B-H | 11 | 25 | 37,5 | встроенный | внешний | |
HBC00130 | VF-101-P15K-0032-U-T4-E54-B-H | 15 | 32 | 48 | встроенный | внешний | |
HBC00131 | VF-101-P18K-0038-U-T4-E54-B-H | 18 | 38 | 57 | встроенный | внешний | |
HBC00132 | VF-101-P22K-0045-U-T4-E54-B-H | 22 | 45 | 67,5 | встроенный | внешний | |
HBC00133 | VF-101-P30K-0060-U-T4-E54-N-H | 30 | 60 | 90 | внешний | внешний | |
HBC00134 | VF-101-P37K-0075-U-T4-E54-N-H | 37 | 75 | 112,5 | внешний | внешний | |
HBC00135 | VF-101-P45K-0090-U-T4-E54-N-H | 45 | 90 | 135 | внешний | внешний | 340х850х400 навесной |
HBC00136 | VF-101-P55K-0110-U-T4-E54-N-H | 55 | 110 | 165 | внешний | внешний | |
HBC00137 | VF-101-P75K-0150-U-T4-E54-N-H | 75 | 150 | 225 | внешний | внешний | |
HBC00138 | VF-101-P90K-0180-U-T4-E54-N-H | 90 | 180 | 270 | внешний | внешний | 370х950х400 навесной |
HBC00139 | VF-101-P110-0210-U-T4-E54-N-H | 110 | 210 | 315 | внешний | внешний | |
HBC00140 | VF-101-P132-0250-U-T4-E54-N-H-D | 132 | 250 | 375 | внешний | встроенный | 450х1100х450 навесной |
HBC00141 | VF-101-P160-0310-U-T4-E54-N-H-D | 160 | 310 | 465 | внешний | встроенный | |
HBC00142 | VF-101-P185-0340-U-T4-E54-N-H-D | 185 | 340 | 510 | внешний | встроенный | 450х1300х550 навесной |
HBC00143 | VF-101-P540-0380-U-T4-E54-N-H-D | 200 | 380 | 570 | внешний | встроенный | |
HBC00144 | VF-101-P254-0415-U-T4-E54-N-H-D | 220 | 415 | 622,5 | внешний | встроенный | |
HBC00145 | VF-101-P250-0470-U-T4-E54-N-H-D | 250 | 470 | 705 | внешний | встроенный | 500х2000х600 напольный |
HBC00146 | VF-101-P280-0510-U-T4-E54-N-H-D | 280 | 510 | 765 | внешний | встроенный | |
HBC00147 | VF-101-P315-0600-U-T4-E54-N-H-D | 315 | 600 | 900 | внешний | встроенный | |
HBC00148 | VF-101-P355-0670-U-T4-E54-N-H-D | 355 | 670 | 1005 | внешний | встроенный | |
HBC00149 | VF-101-P400-0750-U-T4-E54-N-H-D | 400 | 750 | 1125 | внешний | встроенный | |
HBC00150 | VF-101-P450-0810-U-T4-E54-N-H-D | 450 | 810 | 1215 | внешний | встроенный | 550х2000х600 напольный |
HBC00151 | VF-101-P500-0860-U-T4-E54-N-H-D | 500 | 860 | 1290 | внешний | встроенный | |
HBC00152 | VF-101-P560-0990-U-T4-E54-N-H-D | 560 | 990 | 1485 | внешний | встроенный |
Технические характеристики VF-101 Basic Drive c высокой перегрузкой и встроенным тормозным транзистором, 3х380В, IP54
Код для заказа | Типовой код | Выходная мощность, кВт | Номинальный выходной ток, А | Ток перегрузки 150% | Торм.ключ | Дроссель | ШхВхГ, мм |
HBC00123 | VF-101-PK75-0003-U-T4-E54-B-H | 0,75 | 3 | 4,5 | встроенный | внешний | по запросу |
HBC00124 | VF-101-P1K5-0004-U-T4-E54-B-H | 1,5 | 4 | 6 | встроенный | внешний | |
HBC00125 | VF-101-P2K2-0006-U-T4-E54-B-H | 2,2 | 6 | 9 | встроенный | внешний | |
HBC00126 | VF-101-P4K0-0010-U-T4-E54-B-H | 4 | 10 | 15 | встроенный | внешний | |
HBC00127 | VF-101-P5K5-0013-U-T4-E54-B-H | 5,5 | 13 | 19,5 | встроенный | внешний | |
HBC00128 | VF-101-P7K5-0017-U-T4-E54-B-H | 7,5 | 17 | 25,5 | встроенный | внешний | |
HBC00129 | VF-101-P11K-0025-U-T4-E54-B-H | 11 | 25 | 37,5 | встроенный | внешний | |
HBC00130 | VF-101-P15K-0032-U-T4-E54-B-H | 15 | 32 | 48 | встроенный | внешний | |
HBC00131 | VF-101-P18K-0038-U-T4-E54-B-H | 18 | 38 | 57 | встроенный | внешний | |
HBC00132 | VF-101-P22K-0045-U-T4-E54-B-H | 22 | 45 | 67,5 | встроенный | внешний | |
HBC00159 | VF-101-P30K-0060-U-T4-E54-B-H | 30 | 60 | 90 | встроенный | внешний | |
HBC00160 | VF-101-P37K-0075-U-T4-E54-B-H | 37 | 75 | 112,5 | встроенный | внешний | |
HBC00161 | VF-101-P45K-0090-U-T4-E54-B-H | 45 | 90 | 135 | встроенный | внешний | 340х850х400 навесной |
HBC00162 | VF-101-P55K-0110-U-T4-E54-B-H | 55 | 110 | 165 | встроенный | внешний | |
HBC00163 | VF-101-P75K-0150-U-T4-E54-B-H | 75 | 150 | 225 | встроенный | внешний |
Технические характеристики VF-101 Basic Drive c высокой перегрузкой и встроенным дросселем, 3х380В, IP54
Код для заказа | Типовой код | Выходная мощность, кВт | Номинальный выходной ток, А | Ток перегрузки 150% | Торм.ключ | Дроссель | ШхВхГ, мм |
HBC00165 | VF-101-P45K-0090-U-T4-E54-N-H-D | 45 | 90 | 135 | внешний | встроенный | 340х850х400 навесной |
HBC00166 | VF-101-P55K-0110-U-T4-E54-N-H-D | 55 | 110 | 165 | внешний | встроенный | |
HBC00167 | VF-101-P75K-0150-U-T4-E54-N-H-D | 75 | 150 | 225 | внешний | встроенный | |
HBC00168 | VF-101-P90K-0180-U-T4-E54-N-H-D | 90 | 180 | 270 | внешний | встроенный | 370х950х400 навесной |
HBC00169 | VF-101-P110-0210-U-T4-E54-N-H-D | 110 | 210 | 315 | внешний | встроенный | |
HBC00140 | VF-101-P132-0250-U-T4-E54-N-H-D | 132 | 250 | 375 | внешний | встроенный | 450х1100х450 навесной |
HBC00141 | VF-101-P160-0310-U-T4-E54-N-H-D | 160 | 310 | 465 | внешний | встроенный | |
HBC00142 | VF-101-P185-0340-U-T4-E54-N-H-D | 185 | 340 | 510 | внешний | встроенный | 450х1300х550 навесной |
HBC00143 | VF-101-P540-0380-U-T4-E54-N-H-D | 200 | 380 | 570 | внешний | встроенный | |
HBC00144 | VF-101-P254-0415-U-T4-E54-N-H-D | 220 | 415 | 622,5 | внешний | встроенный | |
HBC00145 | VF-101-P250-0470-U-T4-E54-N-H-D | 250 | 470 | 705 | внешний | встроенный | 500х2000х600 напольный |
HBC00146 | VF-101-P280-0510-U-T4-E54-N-H-D | 280 | 510 | 765 | внешний | встроенный | |
HBC00147 | VF-101-P315-0600-U-T4-E54-N-H-D | 315 | 600 | 900 | внешний | встроенный | |
HBC00148 | VF-101-P355-0670-U-T4-E54-N-H-D | 355 | 670 | 1005 | внешний | встроенный | |
HBC00149 | VF-101-P400-0750-U-T4-E54-N-H-D | 400 | 750 | 1125 | внешний | встроенный | |
HBC00150 | VF-101-P450-0810-U-T4-E54-N-H-D | 450 | 810 | 1215 | внешний | встроенный | 550х2000х600 напольный |
HBC00151 | VF-101-P500-0860-U-T4-E54-N-H-D | 500 | 860 | 1290 | внешний | встроенный | |
HBC00152 | VF-101-P560-0990-U-T4-E54-N-H-D | 560 | 990 | 1485 | внешний | встроенный |
Технические характеристики VF-101 Basic Drive c высокой перегрузкой, встроенным тормозным транзистором и встроенным дросселем, 3х380В, IP54, металлический корпус
Код для заказа | Типовой код | Выходная мощность, кВт | Номинальный выходной ток, А | Ток перегрузки 150% | Торм.ключ | Дроссель | ВхШхГ, мм |
HBC01001 | VF-101-P45K-0090-U-T4-E54-B-H-D | 45 | 90 | 135 | встроенный | встроенный | 850х340х400 навесной |
HBC01002 | VF-101-P55K-0110-U-T4-E54-B-H-D | 55 | 110 | 165 | встроенный | встроенный | |
HBC01003 | VF-101-P75K-0150-U-T4-E54-B-H-D | 75 | 150 | 225 | встроенный | встроенный | |
HBC01004 | VF-101-P90K-0180-U-T4-E54-B-H-D | 90 | 180 | 270 | встроенный | встроенный | 950х370х400 навесной |
HBC01005 | VF-101-P110-0210-U-T4-E54-B-H-D | 110 | 210 | 315 | встроенный | встроенный |
Технические характеристики VF-101 Basic Drive c высокой перегрузкой, 1х220В, IP54
Код для заказа | Типовой код | Выходная мощность, кВт | Номинальный выходной ток, А | Ток перегрузки 150% | Торм.блок | Дроссель | ШхВхГ, мм |
HBC00101 | VF-101-PK75-0004-U-S2-E54-B-H | 0,75 | 4 | 6 | встроенный | внешний | по запросу |
HBC00102 | VF-101-P1K5-0007-U-S2-E54-B-H | 1,5 | 7 | 10,5 | встроенный | внешний | |
HBC00103 | VF-101-P2K2-0010-U-S2-E54-B-H | 2,2 | 10 | 15 | встроенный | внешний | |
HBC00104 | VF-101-P4K0-0016-U-S2-E54-B-H | 4 | 16 | 24 | встроенный | внешний | |
HBC00105 | VF-101-P5K5-0020-U-S2-E54-B-H | 5,5 | 20 | 30 | встроенный | внешний | |
HBC00106 | VF-101-P7K5-0030-U-S2-E54-B-H | 7,5 | 30 | 45 | встроенный | внешний | |
HBC00107 | VF-101-P11K-0042-U-S2-E54-B-H | 11 | 42 | 63 | встроенный | внешний |
Технические характеристики VF-101 Basic Drive c нормальной перегрузкой, 3х660В
Код для заказа | Типовой код | Выходная мощность, кВт | Номинальный выходной ток, А | Ток перегрузки 120% | Торм.ключ | Дроссель |
ABC00072 | VF-101-P30K-0035-A-T6-E20-N-H | 30 | 35 | 42 | внешний | внешний |
ABC00073 | VF-101-P37K-0045-A-T6-E20-N-H | 37 | 45 | 54 | внешний | внешний |
ABC00074 | VF-101-P45K-0052-A-T6-E20-N-H | 45 | 52 | 62,4 | внешний | внешний |
ABC00075 | VF-101-P55K-0063-A-T6-E20-N-H | 55 | 63 | 75,6 | внешний | внешний |
ABC00076 | VF-101-P75K-0086-A-T6-E20-N-H | 75 | 86 | 103,2 | внешний | внешний |
ABC00077 | VF-101-P90K-0098-A-T6-E20-N-H | 90 | 98 | 117,6 | внешний | внешний |
ABC00078 | VF-101-P110-0121-A-T6-E20-N-H | 110 | 121 | 145,2 | внешний | внешний |
ABC00079 | VF-101-P132-0150-A-T6-E20-N-H | 132 | 150 | 180 | внешний | внешний |
ABC00080 | VF-101-P160-0175-A-T6-E20-N-H-D | 160 | 175 | 210 | внешний | встроенный |
ABC00081 | VF-101-P185-0198-A-T6-E20-N-H-D | 185 | 198 | 237,6 | внешний | встроенный |
ABC00082 | VF-101-P200-0218-A-T6-E20-N-H-D | 200 | 218 | 261,6 | внешний | встроенный |
ABC00083 | VF-101-P220-0235-A-T6-E20-N-H-D | 220 | 235 | 282 | внешний | встроенный |
ABC00084 | VF-101-P250-0270-A-T6-E20-N-H-D | 250 | 270 | 324 | внешний | встроенный |
ABC00085 | VF-101-P280-0330-A-T6-E20-N-H-D | 280 | 330 | 396 | внешний | встроенный |
ABC00086 | VF-101-P315-0345-A-T6-E20-N-H-D | 315 | 345 | 414 | внешний | встроенный |
ABC00087 | VF-101-P355-0380-A-T6-E20-N-H-D | 355 | 380 | 456 | внешний | встроенный |
ABC00088 | VF-101-P400-0430-A-T6-E20-N-H-D | 400 | 430 | 516 | внешний | встроенный |
ABC00089 | VF-101-P450-0466-A-T6-E20-N-H-D | 450 | 466 | 559,2 | внешний | встроенный |
ABC00090 | VF-101-P500-0540-A-T6-E20-N-H-D | 500 | 540 | 648 | внешний | встроенный |
ABC00091 | VF-101-P560-0600-A-T6-E20-N-H-D | 560 | 600 | 720 | внешний | встроенный |
ABC00092 | VF-101-P630-0690-A-T6-E20-N-H-D | 630 | 690 | 828 | внешний | встроенный |
Технические характеристики VF-101 Basic Drive c нормальной перегрузкой, 3х660В, IP54
Код для заказа | Типовой код | Выходная мощность, кВт | Номинальный выходной ток, А | Ток перегрузки 120% | Торм.ключ | Дроссель | ШхВхГ, мм |
HBC00072 | VF-101-P30K-0035-A-T6-E54-N-H | 30 | 35 | 42 | внешний | внешний | 340х850х400 навесной |
HBC00073 | VF-101-P37K-0045-A-T6-E54-N-H | 37 | 45 | 54 | внешний | внешний | |
HBC00074 | VF-101-P45K-0052-A-T6-E54-N-H | 45 | 52 | 62,4 | внешний | внешний | |
HBC00075 | VF-101-P55K-0063-A-T6-E54-N-H | 55 | 63 | 75,6 | внешний | внешний | |
HBC00076 | VF-101-P75K-0086-A-T6-E54-N-H | 75 | 86 | 103,2 | внешний | внешний | |
HBC00077 | VF-101-P90K-0098-A-T6-E54-N-H | 90 | 98 | 117,6 | внешний | внешний | |
HBC00078 | VF-101-P110-0121-A-T6-E54-N-H | 110 | 121 | 145,2 | внешний | внешний | 370х950х400 навесной |
HBC00079 | VF-101-P132-0150-A-T6-E54-N-H | 132 | 150 | 180 | внешний | внешний | |
HBC00080 | VF-101-P160-0175-A-T6-E54-N-H-D | 160 | 175 | 210 | внешний | встроенный | 450х1100х450 навесной |
HBC00081 | VF-101-P185-0198-A-T6-E54-N-H-D | 185 | 198 | 237,6 | внешний | встроенный | |
HBC00082 | VF-101-P200-0218-A-T6-E54-N-H-D | 200 | 218 | 261,6 | внешний | встроенный | 450х1300х550 навесной |
HBC00083 | VF-101-P220-0235-A-T6-E54-N-H-D | 220 | 235 | 282 | внешний | встроенный | |
HBC00084 | VF-101-P250-0270-A-T6-E54-N-H-D | 250 | 270 | 324 | внешний | встроенный | |
HBC00085 | VF-101-P280-0330-A-T6-E54-N-H-D | 280 | 330 | 396 | внешний | встроенный | 500х2000х600 напольный |
HBC00086 | VF-101-P315-0345-A-T6-E54-N-H-D | 315 | 345 | 414 | внешний | встроенный | |
HBC00087 | VF-101-P355-0380-A-T6-E54-N-H-D | 355 | 380 | 456 | внешний | встроенный | |
HBC00088 | VF-101-P400-0430-A-T6-E54-N-H-D | 400 | 430 | 516 | внешний | встроенный | |
HBC00089 | VF-101-P450-0466-A-T6-E54-N-H-D | 450 | 466 | 559,2 | внешний | встроенный | |
HBC00090 | VF-101-P500-0540-A-T6-E54-N-H-D | 500 | 540 | 648 | внешний | встроенный | 550х2000х600 напольный |
HBC00091 | VF-101-P560-0600-A-T6-E54-N-H-D | 560 | 600 | 720 | внешний | встроенный | |
HBC00092 | VF-101-P630-0690-A-T6-E54-N-H-D | 630 | 690 | 828 | внешний | встроенный |
Технические характеристики VF-101 Basic Drive c высокой перегрузкой, 3х660В
Код для заказа | Типовой код | Выходная мощность, кВт | Номинальный выходной ток, А | Ток перегрузки 150% | Торм.ключ | Дроссель |
ABC00171 | VF-101-P22K-0028-U-T6-E20-N-H | 22 | 28 | 42 | внешний | внешний |
ABC00172 | VF-101-P30K-0035-U-T6-E20-N-H | 30 | 35 | 52,5 | внешний | внешний |
ABC00173 | VF-101-P37K-0045-U-T6-E20-N-H | 37 | 45 | 67,5 | внешний | внешний |
ABC00174 | VF-101-P45K-0052-U-T6-E20-N-H | 45 | 52 | 78 | внешний | внешний |
ABC00175 | VF-101-P55K-0063-U-T6-E20-N-H | 55 | 63 | 94,5 | внешний | внешний |
ABC00176 | VF-101-P75K-0063-U-T6-E20-N-H | 75 | 86 | 129 | внешний | внешний |
ABC00177 | VF-101-P90K-0098-U-T6-E20-N-H | 90 | 98 | 147 | внешний | внешний |
ABC00178 | VF-101-P110-0121-U-T6-E20-N-H | 110 | 121 | 181,5 | внешний | внешний |
ABC00179 | VF-101-P132-0150-U-T6-E20-N-H-D | 132 | 150 | 225 | внешний | встроенный |
ABC00180 | VF-101-P160-0175-U-T6-E20-N-H-D | 160 | 175 | 262,5 | внешний | встроенный |
ABC00181 | VF-101-P185-0198-U-T6-E20-N-H-D | 185 | 198 | 297 | внешний | встроенный |
ABC00182 | VF-101-P200-0218-U-T6-E20-N-H-D | 200 | 218 | 327 | внешний | встроенный |
ABC00183 | VF-101-P220-0235-U-T6-E20-N-H-D | 220 | 235 | 352,5 | внешний | встроенный |
ABC00184 | VF-101-P250-0270-U-T6-E20-N-H-D | 250 | 270 | 405 | внешний | встроенный |
ABC00185 | VF-101-P280-0330-U-T6-E20-N-H-D | 280 | 330 | 495 | внешний | встроенный |
ABC00186 | VF-101-P315-0345-U-T6-E20-N-H-D | 315 | 345 | 517,5 | внешний | встроенный |
ABC00187 | VF-101-P355-0380-U-T6-E20-N-H-D | 355 | 380 | 570 | внешний | встроенный |
ABC00188 | VF-101-P400-0430-U-T6-E20-N-H-D | 400 | 430 | 645 | внешний | встроенный |
ABC00189 | VF-101-P450-0466-U-T6-E20-N-H-D | 450 | 466 | 699 | внешний | встроенный |
ABC00190 | VF-101-P500-0540-U-T6-E20-N-H-D | 500 | 540 | 810 | внешний | встроенный |
ABC00191 | VF-101-P560-0600-U-T6-E20-N-H-D | 560 | 600 | 900 | внешний | встроенный |
ABC00192 | VF-101-P630-0690-U-T6-E20-N-H-D | 630 | 690 | 1035 | внешний | встроенный |
ABC00193 | VF-101-P710-0760-U-T6-E20-N-H-D | 710 | 760 | 1140 | внешний | встроенный |
ABC00194 | VF-101-P800-0860-U-T6-E20-N-H-D | 800 | 860 | 1290 | внешний | встроенный |
ABC00195 | VF-101-P900-0932-U-T6-E20-N-H-D | 900 | 932 | 1398 | внешний | встроенный |
ABC00196 | VF-101-P1M0-1080-U-T6-E20-N-H-D | 1000 | 1080 | 1620 | внешний | встроенный |
Технические характеристики VF-101 Basic Drive c высокой перегрузкой, 3х660В, IP54
Код для заказа | Типовой код | Выходная мощность, кВт | Номинальный выходной ток, А | Ток перегрузки 150% | Торм.ключ | Дроссель | ШхВхГ, мм |
HBC00171 | VF-101-P22K-0028-U-T6-E54-N-H | 22 | 28 | 42 | внешний | внешний | 340х850х400 навесной |
HBC00172 | VF-101-P30K-0035-U-T6-E54-N-H | 30 | 35 | 52,5 | внешний | внешний | |
HBC00173 | VF-101-P37K-0045-U-T6-E54-N-H | 37 | 45 | 67,5 | внешний | внешний | |
HBC00174 | VF-101-P45K-0052-U-T6-E54-N-H | 45 | 52 | 78 | внешний | внешний | |
HBC00175 | VF-101-P55K-0063-U-T6-E54-N-H | 55 | 63 | 94,5 | внешний | внешний | |
HBC00176 | VF-101-P75K-0086-U-T6-E54-N-H | 75 | 86 | 129 | внешний | внешний | |
HBC00177 | VF-101-P90K-0098-U-T6-E54-N-H | 90 | 98 | 147 | внешний | внешний | 370х950х400 навесной |
HBC00178 | VF-101-P110-0121-U-T6-E54-N-H | 110 | 121 | 181,5 | внешний | внешний | |
HBC00179 | VF-101-P132-0150-U-T6-E54-N-H-D | 132 | 150 | 225 | внешний | встроенный | 450х1100х450 навесной |
HBC00180 | VF-101-P160-0175-U-T6-E54-N-H-D | 160 | 175 | 262,5 | внешний | встроенный | |
HBC00181 | VF-101-P185-0198-U-T6-E54-N-H-D | 185 | 198 | 297 | внешний | встроенный | 450х1300х550 навесной |
HBC00182 | VF-101-P200-0218-U-T6-E54-N-H-D | 200 | 218 | 327 | внешний | встроенный | |
HBC00183 | VF-101-P220-0235-U-T6-E54-N-H-D | 220 | 235 | 352,5 | внешний | встроенный | |
HBC00184 | VF-101-P250-0270-U-T6-E54-N-H-D | 250 | 270 | 405 | внешний | встроенный | 500х2000х600 напольный |
HBC00185 | VF-101-P280-0330-U-T6-E54-N-H-D | 280 | 330 | 495 | внешний | встроенный | |
HBC00186 | VF-101-P315-0345-U-T6-E54-N-H-D | 315 | 345 | 517,5 | внешний | встроенный | |
HBC00187 | VF-101-P355-0380-U-T6-E54-N-H-D | 355 | 380 | 570 | внешний | встроенный | |
HBC00188 | VF-101-P400-0430-U-T6-E54-N-H-D | 400 | 430 | 645 | внешний | встроенный | |
HBC00189 | VF-101-P450-0466-U-T6-E54-N-H-D | 450 | 466 | 699 | внешний | встроенный | 550х2000х600 напольный |
HBC00190 | VF-101-P500-0540-U-T6-E54-N-H-D | 500 | 540 | 810 | внешний | встроенный | |
HBC00191 | VF-101-P560-0600-U-T6-E54-N-H-D | 560 | 600 | 900 | внешний | встроенный |
Технические характеристики VF-101 Basic Drive с высокой перегрузкой, 3х1140В
Код заказа | Типовой код | Цена, евро | Входное напряжение, В | Выходная мощность, кВт | Номинальный выходной ток, А | Дроссель | ВхШхГ, мм |
ABC80001 | VF-101-P45K-0031-U-T8-E20-N-H-D | 21067 | 1140 | 45 | 31 | встроенный | по запросу |
ABC80002 | VF-101-P55K-0038-U-T8-E20-N-H-D | 21769 | 1140 | 55 | 38 | встроенный | |
ABC80003 | VF-101-P75K-0052-U-T8-E20-N-H-D | 24578 | 1140 | 75 | 52 | встроенный | |
ABC80004 | VF-101-P90K-0058-U-T8-E20-N-H-D | 25982 | 1140 | 90 | 58 | встроенный | |
ABC80005 | VF-101-P110-0075-U-T8-E20-N-H-D | 33707 | 1140 | 110 | 75 | встроенный | 2260x800x600 |
ABC80006 | VF-101-P132-0086-U-T8-E20-N-H-D | 37218 | 1140 | 132 | 86 | встроенный | |
ABC80007 | VF-101-P160-0105-U-T8-E20-N-H-D | 38622 | 1140 | 160 | 105 | встроенный | |
ABC80008 | VF-101-P185-0115-U-T8-E20-N-H-D | 43538 | 1140 | 185 | 115 | встроенный | |
ABC80009 | VF-101-P200-0132-U-T8-E20-N-H-D | 45645 | 1140 | 200 | 132 | встроенный | |
ABC80010 | VF-101-P220-0144-U-T8-E20-N-H-D | 47049 | 1140 | 220 | 144 | встроенный | |
ABC80011 | VF-101-P250-0162-U-T8-E20-N-H-D | 48454 | 1140 | 250 | 162 | встроенный | |
ABC80012 | VF-101-P280-0175-U-T8-E20-N-H-D | 53369 | 1140 | 280 | 175 | встроенный | |
ABC80013 | VF-101-P315-0208-U-T8-E20-N-H-D | 55476 | 1140 | 315 | 208 | встроенный | |
ABC80014 | VF-101-P355-0230-U-T8-E20-N-H-D | 59689 | 1140 | 355 | 230 | встроенный | 2260x1000x800 |
ABC80015 | VF-101-P400-0260-U-T8-E20-N-H-D | 68818 | 1140 | 400 | 260 | встроенный | |
ABC80016 | VF-101-P450-0290-U-T8-E20-N-H-D | 81458 | 1140 | 450 | 290 | встроенный | |
ABC80017 | VF-101-P500-0325-U-T8-E20-N-H-D | 90587 | 1140 | 500 | 325 | встроенный | |
ABC80018 | VF-101-P560-0365-U-T8-E20-N-H-D | 101823 | 1140 | 560 | 365 | встроенный | |
ABC80019 | VF-101-P630-0400-U-T8-E20-N-H-D | 110952 | 1140 | 630 | 400 | встроенный | |
ABC80020 | VF-101-P710-0450-U-T8-E20-N-H-D | 127550 | 1140 | 710 | 450 | встроенный | 2260x1200x800 |
ABC80021 | VF-101-P800-0505-U-T8-E20-N-H-D | 141722 | 1140 | 800 | 505 | встроенный | |
ABC80022 | VF-101-P900-0570-U-T8-E20-N-H-D | 161703 | 1140 | 900 | 570 | встроенный | |
ABC80023 | VF-101-P1M0-0630-U-T8-E20-N-H-D | 175556 | 1140 | 1000 | 635 | встроенный |
Опции для преобразователей частоты VF-101
Код заказа | Типовой код |
PBC00001 | внешний цифровой двухстрочный пульт |
PBC00002 | VF-101 опция ProfiBus |
PBC00003 | VF-101 опция ProfiNet |
PBC00004 | VF-101 опция расширения входов выходов |
PBC00005 | VF-101 Энкодерная опция 5В |
PBC00007 | VF-101 Резольверная опция |
PBC00008 | VF-101 опция CAN |
PBC00010 | внешний цифровой однострочный пульт |
PBC00011 | внешний графический пульт |
Преимущества
- Интеллектуальная система охлаждения. Допустимая рабочая температура окружающей среды до +50С. Для удобства обслуживания частотный преобразователь имеет съемные вентиляторы.
- Доступны различные сетевые протоколы, например, Profibus, Profinet
- Все преобразователи частоты по умолчанию имеют специальное защитное покрытие плат, которое увеличивает срок службы и защищает от негативного воздействия агрессивной среды
- Встроенный фильтр ЭМС
- Преобразователь частоты имеет встроенную цифровую панель оператора с потенциометром на русском языке, что позволяет сэкономить на приобретении пульта и сокращает время на ввод в эксплуатацию
- Автоматическая адаптация к двигателю сокращает время для ввода в эксплуатацию
- Встроенный тормозной прерыватель до 22 кВт, встроенный сетевой дроссель свыше 45 кВт
- Частотный преобразователь работает с различными типами двигателей, в том числе с синхронными двигателями на постоянных магнитах
- Длина допустимого неэкранированного кабеля до 100 м, что позволяет обойтись без дополнительных устройств для соблюдения требования ЭМС
Применение
- Системы отопления, вентиляции и кондиционирования (ОВК)
- Станки
- Системы пожаротушения
- Применения с тяжелым пуском
