Основные характеристики
|
• Для напряжения питания 380В
|
|
|
• Диапазон мощности ПЧ от 4 до 630 кВт
|
|
|
• Номинальный ток от 11 до 1250 А
|
|

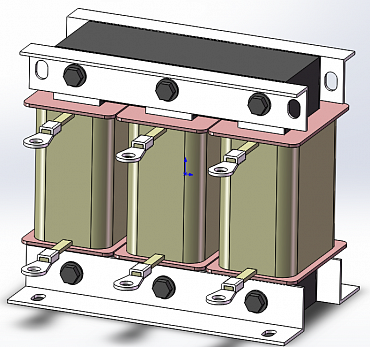

Моторный дроссель (dU/dt фильтр) – силовая опция, устанавливаемая на выходе преобразователя частоты, позволяет снижать нарастание напряжения на клеммах электродвигателя.
Область применения – двигатели, работающие с частым рекуперативным торможением, старые электроприводы, непредназначенные для частотного управления. Устройства также устанавливают при длине кабеля от ПЧ до двигателя менее 15 м. Фильтры dU/dt дешевле и компактнее синус-фильтров.
Преимущества моторных дросселей (du/dt фильтров)
- Защита изоляции двигателя
- Позволяют работать со «старыми» двигателями, непредназначенными для работы с преобразователями частоты
- Экономичнее чем синус-фильтры
Технические характеристики выходных дросселей переменного тока, 3х380В
|
Код заказа
|
Типовой код
|
Мощность ПЧ, кВт
|
Номинальный выходной ток, А
|
Масса, кг
|
ВхШхГ, мм
|
|
PBC03001
|
ACO-0011-T4
|
4
|
11
|
3,2
|
140х70х120
|
|
PBC03002
|
ACO-0016-T4
|
5,5
|
16
|
5
|
166х80х148
|
|
PBC03003
|
ACO-0018-T4
|
7,5
|
18
|
5
|
166х80х148
|
|
PBC03004
|
ACO-0028-T4
|
11
|
28
|
5,2
|
172х82х150
|
|
PBC03005
|
ACO-0035-T4
|
15
|
35
|
5,4
|
172х82х150
|
|
PBC03006
|
ACO-0040-T4
|
18
|
40
|
6,8
|
128х130х165
|
|
PBC03007
|
ACO-0050-T4
|
22
|
50
|
7
|
128х130х165
|
|
PBC03008
|
ACO-0063-T4
|
30
|
63
|
8
|
140х135х180
|
|
PBC03009
|
ACO-0080-T4
|
37
|
80
|
8,2
|
140х135х180
|
|
PBC03010
|
ACO-0100-T4
|
45
|
100
|
8,6
|
140х140х180
|
|
PBC03011
|
ACO-0125-T4
|
55
|
125
|
14,3
|
170х150х230
|
|
PBC03012
|
ACO-0160-T4
|
75
|
160
|
18,7
|
200х150х230
|
|
PBC03013
|
ACO-0200-T4
|
90
|
200
|
18,7
|
200х155х230
|
|
PBC03014
|
ACO-0224-T4
|
110
|
224
|
19,8
|
200х155х250
|
|
PBC03015
|
ACO-0280-T4
|
132
|
280
|
23,8
|
200х175х260
|
|
PBC03016
|
ACO-0315-T4
|
160
|
315
|
26
|
200х175х260
|
|
PBC03017
|
ACO-0400-T4
|
185
|
400
|
26,8
|
220х175х265
|
|
200
|
|
PBC03018
|
ACO-0450-T4
|
220
|
450
|
27,6
|
220х185х275
|
|
PBC03019
|
ACO-0560-T4
|
250
|
560
|
34,2
|
240х190х320
|
|
280
|
|
PBC03020
|
ACO-0690-T4
|
315
|
690
|
36,6
|
265х190х305
|
|
PBC03021
|
ACO-0720-T4
|
350
|
720
|
42,2
|
285х205х335
|
|
400
|
|
PBC03022
|
ACO-1000-T4
|
450
|
1000
|
47,4
|
320х215х340
|
|
500
|
|
PBC03023
|
ACO-1250-T4
|
560
|
1250
|
57,9
|
340х235х365
|
|
630
|
|
PBC03024
|
ACO-1350-T4
|
710
|
1350
|
|
|
|
PBC03025
|
ACO-1500-T4
|
800
|
1500
|
|
|
|
PBC03026
|
ACO-1700-T4
|
900
|
1700
|
|
|
|
PBC03027
|
ACO-1900-T4
|
1000
|
1900
|
|
|
|
PBC03028
|
ACO-2100-T4
|
1120
|
2100
|
|
|
Технические характеристики выходных дросселей переменного тока, 3х660В
|
Код заказа
|
Типовой код
|
Мощность ПЧ, кВт
|
Номинальный выходной ток, А
|
Масса, кг
|
|
PBC63002
|
ACO-C-0028-T6
|
22
|
28
|
8
|
|
PBC63003
|
ACO-C-0035-T6
|
30
|
35
|
10
|
|
PBC63004
|
ACO-C-0045-T6
|
37
|
45
|
10
|
|
PBC63005
|
ACO-C-0052-T6
|
45
|
52
|
13
|
|
PBC63006
|
ACO-C-0063-T6
|
55
|
63
|
16
|
|
PBC63007
|
ACO-C-0086-T6
|
75
|
86
|
19
|
|
PBC63008
|
ACO-C-0098-T6
|
90
|
98
|
21
|
|
PBC63009
|
ACO-C-0121-T6
|
110
|
121
|
26
|
|
PBC63010
|
ACO-C-0150-T6
|
132
|
150
|
27
|
|
PBC63011
|
ACO-C-0175-T6
|
160
|
175
|
29
|
|
PBC63012
|
ACO-C-0198-T6
|
185
|
198
|
31
|
|
PBC63013
|
ACO-C-0218-T6
|
200
|
218
|
32
|
|
PBC63014
|
ACO-C-0235-T6
|
220
|
235
|
33
|
|
PBC63015
|
ACO-C-0270-T6
|
250
|
270
|
40
|
|
PBC63016
|
ACO-C-0330-T6
|
280
|
330
|
46
|
|
PBC63017
|
ACO-C-0345-T6
|
315
|
345
|
47
|
|
PBC63018
|
ACO-C-0380-T6
|
355
|
380
|
47
|
|
PBC63019
|
ACO-C-0430-T6
|
400
|
430
|
50
|
|
PBC63020
|
ACO-C-0466-T6
|
450
|
466
|
58
|
|
PBC63021
|
ACO-C-0540-T6
|
500
|
540
|
69
|
|
PBC63028
|
ACO-C-0600-T6
|
560
|
600
|
73
|
|
PBC63022
|
ACO-C-0690-T6
|
630
|
690
|
83
|
|
PBC63023
|
ACO-C-0760-T6
|
710
|
760
|
92
|
|
PBC63024
|
ACO-C-0860-T6
|
800
|
860
|
103
|
|
PBC63025
|
ACO-C-0932-T6
|
900
|
932
|
110
|
|
PBC63026
|
ACO-C-1080-T6
|
1000
|
1080
|
132
|
|
PBC63027
|
ACO-C-1200-T6
|
1120
|
1200
|
152
|
|
