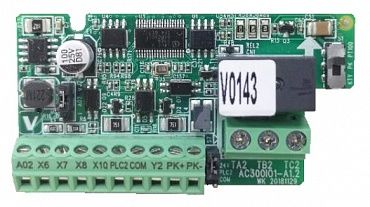

Карта PBC00004 предназначена для использования с преобразователями частоты VF-101. Карта предназначена для расширения входных/выходных сигналов преобразователя частоты на 1 аналоговый выход, 4 цифровых входа, 1 релейный выход, 1 цифровой выход, 1 вход датчика PT100/PT1000/KTY. Карта PBC00004 может быть установлена в порт EX-A или EX-B преобразователя частоты. Описание клемм карты PBC00004 Тип сигнала | Характеристики дискретных входных сигналов | Обозначение сигнала | Диапазон рабочих частоты | Входное сопротивление | Напряжение срабатывания сигнала | Цифровые входы | X6, X7, X8 | 0кГц-5кГц | 4.4кОм | Срабатывание: 10-30В Отсутствие срабатывания: 0-5В | X10 | 0кГц-50кГц | 1.5кОм | Срабатывание: 10-30В Отсутствие срабатывания: 0-5В | Можно изменять тип подключаемых сигналов с NPN на PNP изменением положения DIP-переключателя S7 и использованием клеммы 24V или COM клеммника PLC2. | Тип сигнала | Характеристики дискретных выходных сигналов | Обозначение сигнала | Тип выходного сигнала | Параметры выходного сигнала | Дискретные выходы | Y2 | Выход с открытым коллектором (NPN) | Постоянный ток: 24В, 50мА макс | TA2-TB2-TC2 | Перекидное реле | Постоянный ток: 30В, 3А макс Переменный ток: 250В, 3А макс | Тип сигнала | Характеристики выходного аналогового сигнала (тип сигнала устанавливается переключателем J2) | Обозначение сигнала | Тип выходного сигнала | Примечания | Аналоговый выходной сигнала AO2 | A02-V (сигнал по напряжению) | Постоянный ток: 0-10В | Максимальный выходной ток 2мА | A02-I (сигнал по току) | 0-20мА или 4-20мА | - | Тип сигнала | Характеристики подключаемы термосопротивлений | Тип датчика | Настройка | Тип подключения | Диапазон температур | PK+/PK- | PT100 | DIP-переключатель S1 | Двухпроводное | 0-220°C | KTY84 | DIP-переключатель S1 и параметр F10.26 | PT1000 | | | | | | | | | | |
