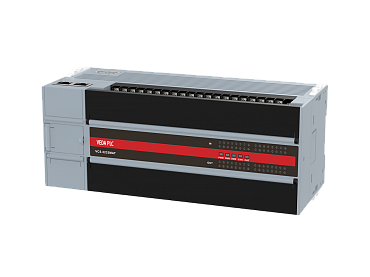

Промышленный логический контроллер VEDA VC-P

Основные характеристики

Контроллеры VC-P характеризуются высокой производительностью, малыми габаритными размерами и возможностью подключения по протоколу EtherCAT. Контроллер может иметь 32/62 точки подключения сигналов, что обеспечивает быструю обработку сигналов. VC-P имеет простое подключение, быстрое программирование и отладку программ, что способствует удешевлению внедрения системы автоматизации. VC-P упрощает работу и контроль многоосевых сервоприводных систем.

Особенности контроллеров VC-P:

• Поддержка программ до 200 000 программных шагов;
• Поддержка реальных 32 осей и от 32 до 64 осей;
• 8 импульсных входа с частотой до 200 кГц, 8 импульсных выхода с частотой до 200 кГц;
• Поддержка протокола CANopen;
• Интерфейс RS-485, Ethernet, EtherCAT. Возможность создать многоуровневую сеть;
• Поддержка до 15 модулей расширения;
• Поддержка трех языков программирования: LD, SFC, IL;
• Время реакции 250μс-8мс. Синхронизация с отклонением ±80ɳс;
• Поддержка линейной интерполяции, круговой интерполяции, электронного кулачка и электронного редуктора.

Шина EtherCAT:

• Контроль 32 реальных осей и 64 реальных и виртуальных осей по шине EtherCAT (Включая оси сервоприводов и энкодеров);
• Поддержка управления абсолютной/относительной скорости, крутящего момента, управления толчковым режимом, и функций интерполяции;
• Поддержка до 72 slave устройств.

Контроль движения:

• Основываясь на открытых инструкциях управления движением ПЛК, можно достичь 32 цикла управления движением;
• Поддержка 4-осевого импульсного выхода 200 кГц и 8 аналоговых входных сигнала с частотой до 200 кГц.

Программные функции:

• Поддержка языков LD, SFC, IL и других эффективных методов программирования;
• Возможность использовать функцию осциллографа программатора для упрощения отладки программы.

Входные и выходные сигналы:

• Базовый модуль имеет 32 входных сигнала и 32 выходных сигнала (включая 8 высокочастотных входных сигнала и 8 высокочастотных выходных сигнала) и могут использоваться как 4-осевой импульсный выход и 4-осевой энкодер;
• Возможность установки до 15 модулей расширения.

Электронный кулачок и редуктор:

• Поддержка линейной интерполяции, круговой интерполяции, поддержка функций электронного кулачка и электронного редуктора.

Технические характеристики контроллера VEDA VC-P
