Виды радарных уровнемеров

Радарные уровнемеры – это высокоточные приборы, используемые для измерения уровня жидкостей, сыпучих материалов и сложных сред в резервуарах, силосах и других промышленных емкостях. Они основаны на радиолокационном принципе, что обеспечивает надежность и точность даже в сложных условиях. В этой статье мы рассмотрим принцип действия радарного уровнемера, его разновидности, а также популярные модели, такие как радарный уровнемер Rosemount и Vegapuls.

1. Волноводный радарный уровнемер

Волноводные модели используют направленный волновод (металлический стержень или кабель) для передачи радиоволн. Они особенно эффективны для измерения уровня жидкостей с низкой диэлектрической проницаемостью (например, нефтепродуктов).

2. Бесконтактный радарный уровнемер

Работает по принципу отражения СВЧ-сигнала от поверхности продукта. Такой радарный уровнемер подходит для сыпучих материалов и агрессивных сред.

3. Радарные уровнемеры с разными типами антенн

• Роговая антенна – для дальних измерений и сложных условий.
• Параболическая антенна – высокая направленность сигнала.
• Стержневая антенна – компактность, подходит для узких резервуаров.

Выбор конкретного типа зависит от среды, расстояния и требуемой точности.

Принцип действия радарных датчиков уровня

Радарные (микроволновые) уровнемеры работают по принципу времени пролёта (Time-of-Flight, ToF) – измеряют время прохождения электромагнитного сигнала от антенны прибора до поверхности продукта и обратно. Этот метод обеспечивает высокую точность и не зависит от свойств измеряемой среды.

Физическая основа работы
Радарные датчики используют электромагнитные волны сверхвысокой частоты (СВЧ) в диапазоне 6–80 ГГц. Чем выше частота, тем точнее измерение (современные модели работают на 26 ГГц, 80 ГГц).

Ключевые этапы измерения:

1. Генерация импульса.
2. Микропроцессор формирует короткий СВЧ-импульс.
3. Сигнал передаётся через антенну (роговую, стержневую или параболическую).
4. Распространение волны
5. Импульс распространяется в направлении продукта со скоростью света (~300 000 км/с).
6. В воздухе/газе затухание минимально, в парах или пыли возможны потери.
7. Отражение от поверхности
8. Часть энергии отражается обратно к датчику.
9. Интенсивность отражения зависит от диэлектрической проницаемости (ε) среды:
10. Высокая ε (вода, кислоты) → сильный отклик.
11. Низкая ε (нефтепродукты, сухие сыпучие материалы) → слабый сигнал (для таких случаев используют волноводные радары).
12. Приём и обработка сигнала
13. Приёмник фиксирует отражённый импульс.
14. Электроника вычисляет время задержки Δt между отправкой и получением сигнала.

Расчёт уровня
Расстояние до продукта: D = (c × Δt) / 2, где c – скорость света.
Уровень L = Высота резервуара H – D.

Особенности технологии
Частотная модуляция (FMCW) – в некоторых моделях (например, Vegapuls 64) используется непрерывный сигнал с изменяющейся частотой для повышения точности.
Угол излучения – зависит от типа антенны:
Узкий луч (6–10°) у 80 ГГц датчиков минимизирует помехи от стенок резервуара.
Широкий луч (20–25°) у 26 ГГц моделей требует правильного монтажа.
Коррекция помех – алгоритмы фильтрации ложных эхо-сигналов (от арматуры, пены и т.д.).

• Жидкости: нефть, кислоты, жидкие химикаты.
• Сыпучие материалы: цемент, зерно, пластиковые гранулы.
• Сложные среды: пенообразующие жидкости, высоковязкие продукты.

Пример: Радарный уровнемер Rosemount 5408 с антенной типа "dish" (параболическая) обеспечивает точность ±2 мм при измерении уровня бензина в цистерне даже при наличии паров. Принцип действия радарного уровнемера основан на бесконтактном измерении времени прохождения СВЧ-импульса, что делает его универсальным для большинства промышленных задач. Ключевые факторы выбора – частота, тип антенны и алгоритмы обработки сигнала.

Самые востребованные импортные уровнемеры

Современные радарные уровнемеры от ведущих мировых производителей обеспечивают высочайшую точность измерений и надежную работу в самых сложных промышленных условиях. Рассмотрим наиболее популярные модели, заслужившие доверие специалистов в различных отраслях промышленности.
1. Rosemount 5400 Series (Emerson, США)
Эта серия радарных уровнемеров стала отраслевым стандартом для измерения уровня как жидкостей, так и сыпучих материалов. Модели работают на частоте 26 ГГц и отличаются исключительной надежностью. Особого внимания заслуживает Rosemount 5408 с параболической антенной, обеспечивающий точность до ±2 мм даже при наличии паров и пыли.
2. VEGAPULS 64 (VEGA, Германия)
Немецкий 80-гигагерцовый радарный уровнемер устанавливает новые стандарты точности (±1 мм) при измерении сыпучих материалов. Узкий луч 4° позволяет эффективно работать в резервуарах с внутренними конструкциями. Модель особенно востребована на цементных заводах и зернохранилищах.
3. Siemens SITRANS LR560 (Германия)
Этот радарный уровнемер с уникальной регулируемой диаграммой направленности идеально подходит для сложных сред. Система динамического подавления помех обеспечивает стабильные показания даже при сильном парообразовании или пылевых облаках.

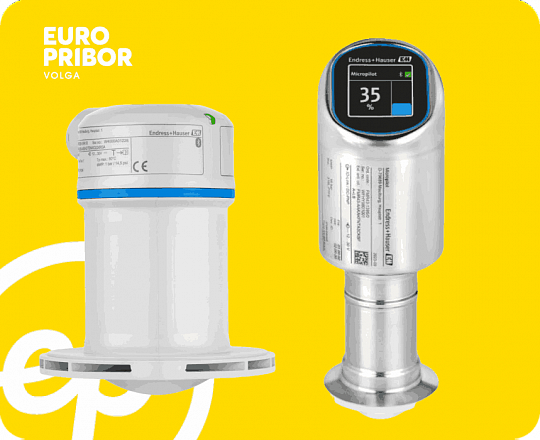

4. Endress+Hauser Micropilot FMR60 (Швейцария)
Швейцарский 80-гигагерцовый радар сочетает в себе непревзойденную точность с интеллектуальной системой диагностики SmartBlue. Особенность модели - встроенные алгоритмы компенсации влияния пены и турбулентности, что делает его незаменимым в химической промышленности.
5. KROHNE OPTIWAVE 7400 (Германия)
Инновационный FMCW-радар (78 ГГц) с цифровой обработкой сигнала обеспечивает высочайшую точность измерений. Модель выделяется простотой настройки и уникальной устойчивостью к электромагнитным помехам, что особенно важно для металлургических предприятий.

Критерии выбора

При подборе оптимальной модели следует учитывать:

• Тип измеряемой среды (жидкость, сыпучий материал, агрессивные вещества)

• Требуемую точность (от ±1 мм для технологических процессов до ±10 мм для складского учета)

• Условия эксплуатации (температура, давление, взрывоопасные зоны)

• Необходимость сертификаций (ATEX, SIL, пищевые допуски)

Совет специалиста: Для нефтехимических производств оптимальны волноводные модели Rosemount 5900S, тогда как для пищевой промышленности лучше подходят гигиенические исполнения VEGAPULS 69 с антипригарным покрытием. Все перечисленные модели доступны у официальных дистрибьюторов в России и странах СНГ, причем большинство производителей предлагают полный цикл сервисного обслуживания, включая поверку и ремонт.

Ключевые преимущества радарных уровнемеров

✅ Высокая точность (±1–3 мм) даже в сложных условиях (пар, пыль, пена)
✅ Бесконтактный метод – отсутствие износа и коррозии.
✅ Универсальность – подходят для жидкостей, сыпучих веществ и вязких сред.
✅ Долговечность – срок службы превышает 10 лет.

Как выбрать подходящий датчик?

1. Для жидкостей с низкой диэлектрической проницаемостью (нефтепродукты, спирты) – волноводные радарные уровнемеры.

2. Для сыпучих материалов – модели с высокой частотой (80 ГГц) и узконаправленной антенной.

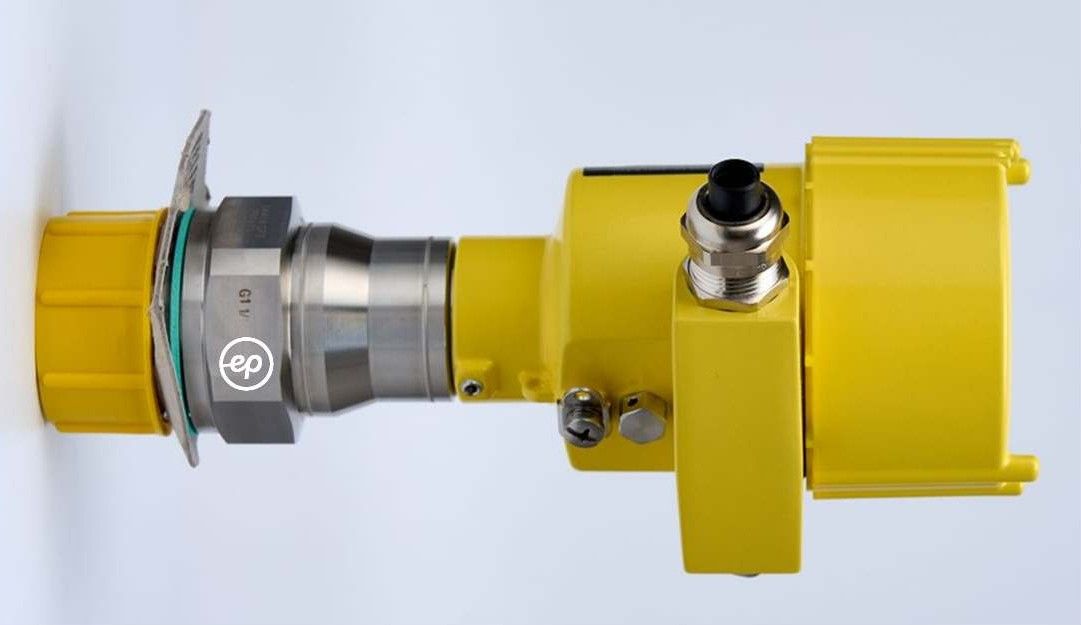

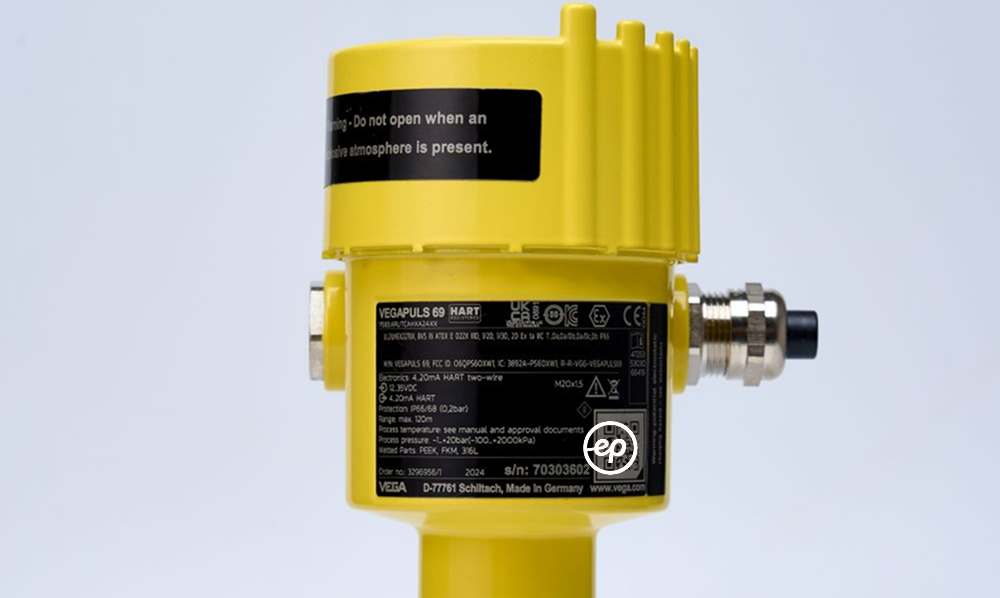

3. Для агрессивных сред – датчики с антикоррозионным покрытием (например, Vegapuls 69).

4. Для резервуаров с внутренними конструкциями – приборы с алгоритмами подавления помех (например, Rosemount 5600).

Заключение

Радарные уровнемеры представляют собой современное и высокоточное решение для измерения уровня жидкостей, сыпучих материалов и сложных сред в промышленных условиях. Их работа основана на принципе времени пролёта (ToF), при котором электромагнитный импульс отражается от поверхности продукта, а датчик вычисляет расстояние на основе задержки сигнала.
