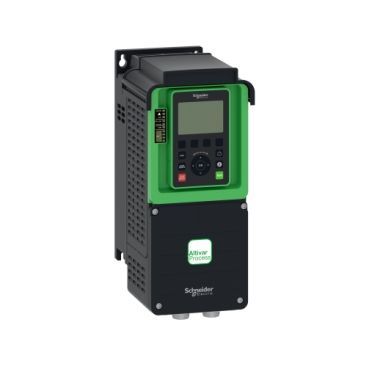

Преобразователь частоты, Altivar Process ATV600, ATV630, 2,2 кВт, 3 л.с., 200–240 В, IP21, UL тип 1; ATV630U22M3 Преобразователь может питать трехфазные синхронные и асинхронные двигатели. В стандартной комплектации он оснащен 3 встроенными коммуникационными портами RJ45, 1 портом Ethernet и 2 последовательными портами. Работает при номинальном напряжении питания от 200В до 240В переменного тока. Привод обеспечивает экономию энергии до 30% в режиме ожидания благодаря инновационной функции «Stop and Go» без дополнительных затрат. Подходит для двигателей мощностью до 2,2 кВт/3 л.с. и для применений, требующих небольшой перегрузки (до 120%). Подходит для двигателей мощностью до 1,5 кВт/2 л.с. и для применений, требующих значительной перегрузки (до 150%). Он весит 4,5 кг, его размеры составляют 144 мм в ширину, 350 мм в высоту и 203 мм в глубину. Этот привод ориентирован на обработку жидкостей и энергосбережение, он предлагает широкую гибкость в водоснабжении и очистке сточных вод, горнодобывающей промышленности, полезные ископаемые и металлы, нефть и газ, а также продукты питания и напитки. Аксессуары (комплект вентиляторов, графический терминал) и дополнительные опции (модули расширения ввода-вывода, модули связи, входные фильтры ЭМС) доступны для приводов Altivar Process ATV600, в зависимости от номинала привода. Основные характеристики Ассортимент продукции | Альтивар Процесс ATV600 | Тип продукта или компонента | Вариатор | Приложение для конкретного продукта | Процесс и утилиты | короткое имя устройства | АТВ630 | Вариант | Стандартная версия | Назначение продукта | Асинхронные двигатели Синхронные двигатели | ЭМС-фильтр | Без фильтра ЭМС | степень защиты IP | IP21 в соответствии с IEC 61800-5-1 IP21 в соответствии с IEC 60529 | [Us] номинальное напряжение питания | 200...240 В | Степень защиты | UL тип 1 в соответствии с UL 508C | Тип охлаждения | Принудительная конвекция | Частота подачи | 50...60 Гц - 5...5 % | [Us] номинальное напряжение питания | 200...240 В - 15...10 % | Мощность двигателя, кВт | 2,2 кВт (нормальный режим) 1,5 кВт (тяжелый режим) | Мощность двигателя л.с. | 3 л.с. в нормальном режиме 2 л.с. в тяжелом режиме | Линейный ток | 8,4 А при 200 В (нормальный режим) 7,2 А при 240 В (нормальный режим) 6 А при 200 В (тяжелый режим) 5,3 А при 240 В (тяжелый режим) | Перспективная линия Isc | 50 кА | Полная мощность | 3 кВА при 240 В (нормальный режим) 2,2 кВА при 240 В (тяжелый режим) | Непрерывный выходной ток | 11,2 А при 4 кГц для нормального режима работы 8 А при 4 кГц для тяжелого режима работы | Профиль управления асинхронным двигателем | Стандарт с переменным крутящим моментом Стандарт с постоянным крутящим моментом Режим оптимизированного крутящего момента | Профиль управления синхронным двигателем | Двигатель с постоянными магнитами Синхронный реактивный двигатель | Выходная частота привода скорости | 0,1…500 Гц | Номинальная частота переключения | 4 кГц | Частота переключения | 2...12 кГц регулируемый 4...12 кГц с коэффициентом снижения мощности | Функция безопасности | STO (безопасное отключение крутящего момента) SIL 3 | дискретная входная логика | 16 предустановленных скоростей | Протокол порта связи | Ethernet Modbus последовательный Modbus TCP | Дополнительная карта | Слот A: коммуникационный модуль, Profibus DP V1 Слот A: коммуникационный модуль, PROFINET Слот A: коммуникационный модуль, DeviceNet Слот A: коммуникационный модуль, Modbus TCP/EtherNet/IP Слот A: коммуникационный модуль, шлейфовое подключение CANopen RJ45 Слот A: коммуникационный модуль , CANopen SUB-D 9 Слот A: модуль связи, винтовые клеммы CANopen Слот A/слот B: модуль расширения цифровых и аналоговых входов/ выходов Слот A/слот B: модуль расширения выходных реле Слот A: модуль связи, Ethernet IP/Modbus TCP /Коммуникационный модуль MD-Link , BACnet Коммуникационный модуль MS/TP, Ethernet Powerlink | |
