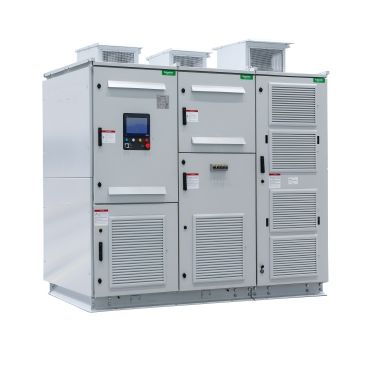

Частотно-регулируемый привод среднего напряжения ATV6000

Производитель: Schneider Electric
Арт: ATV6000
Внимание! Наличие и актуальную стоимость товара просим уточнять у консультанта
Семёнов Игорь

Есть вопросы? Спросите инженера

Информация о товаре
Документация

Частотно-регулируемый привод среднего напряжения ATV6000 3,3 кВ — 390 кВА - 6000 кВа

Интеллектуальный привод Altivar Process ATV6000 дополняет линейку Altivar Process решением, отвечающим вашим требованиям к работе при среднем напряжении. ATV6000 обеспечивает полный охват диапазонов напряжений от 2,3 до 13,8 кВ и до 20 МВт. ATV6000 обычно используется в приложениях с высокой мощностью в горнодобывающей и горнодобывающей промышленности, нефтегазовой отрасли, водоснабжении и водоотведении, а также в электроэнергетике. Он управляет такими устройствами, как насосы, вентиляторы, компрессоры, дробилки, конвейеры и мельницы. Серийный номер производителя ATV6000D390A3333NA3

Основные характеристики

Ассортимент продукции Альтивар Процесс ATV6000
Тип продукта или компонента Частотный преобразователь среднего напряжения
короткое имя устройства АТВ6000
Приложение для конкретного продукта Процесс и утилиты
Стиль сборки В напольном корпусе
Предоставляемое оборудование Цоколь
Вентиляторы охлаждения
Разрядники среднего напряжения
Корпус
Человеко-машинный интерфейс
Фазосдвигающий трансформатор
Силовые элементы
Цвет корпуса Светло-серый (RAL 7035)
степень защиты IP IP31 в соответствии с IEC 60529
Тип охлаждения Принудительная конвекция
тип ввода 18-импульсный диодный выпрямительный мост
Тип выхода Инверторные ячейки IGBT, многоуровневая ШИМ
[Us] номинальное напряжение питания 3,3 кВ +/- 10 %
Частота подачи 50 Гц +/- 5 %
Число фаз сети 3 фазы
Перспективная линия Isc 31,5 кА в течение 150 мс
Выходное напряжение <= напряжение источника питания
Допустимое временное повышение тока 1,2 x In в течение 60 с (нормальный режим)
1,5 x In в течение 3 с (нормальный режим)
1,5 x In в течение 60 с (тяжелый режим)
1,8 x In в течение 3 с (тяжелый режим)
Выходная частота привода скорости 0,5…120 Гц
Разрешение по частоте 0,01 Гц
Назначение продукта Двигатели с постоянными магнитами
Синхронные двигатели
Асинхронные двигатели
Профиль управления асинхронным двигателем Векторное управление с замкнутым контуром
Векторное управление U/F
Энергосберегающее управление
Векторное управление с компенсацией скольжения в разомкнутом контуре
Профиль управления синхронным двигателем Управление постоянными магнитами в разомкнутом контуре
Управление постоянными магнитами в замкнутом контуре
Двигатель с постоянными магнитами с линейным пуском
Полная мощность 390 кВА до 6000 кВА в зависимости от комплектации
Максимальный THDI <3 % в соответствии со стандартом IEEE 519-1992.
Фактор силы 96
Мощность двигателя, кВт 310 кВт для нормального режима работы
240 кВт для тяжелого режима работы
Непрерывный выходной ток 65 Нормальный режим
52 Тяжелый режим
Максимальный переходный ток 97,5 А в течение 3 с (нормальный режим)
97,5 А в течение 3 с (тяжелый режим)
Линейный ток 68.3 Нормальный режим
53 Тяжелый режим
Коэффициент энергоэффективности 0,985 инвертор
0,96 общий привод, включая трансформатор
Потери мощности 13,5 кВт в нормальном режиме
10,5 кВт в тяжелом режиме
кабельный ввод Нижний
Ширина 2460,0 мм
Глубина 1400,0 мм
Высота 2537,0 мм
Вес нетто 2824,0 кг
Объем охлаждающего воздуха 7139 м3/ч
Уровень шума 80 дБ
ЭМС-фильтр Встроенное управление в соответствии с EN/IEC 61800-3 категории C3
Встроенное управление в соответствии с EN/IEC 61800-3 категории C4
Тип дисплея 10-дюймовый сенсорный ЖК-экран, многоязычный

Технические характеристики
