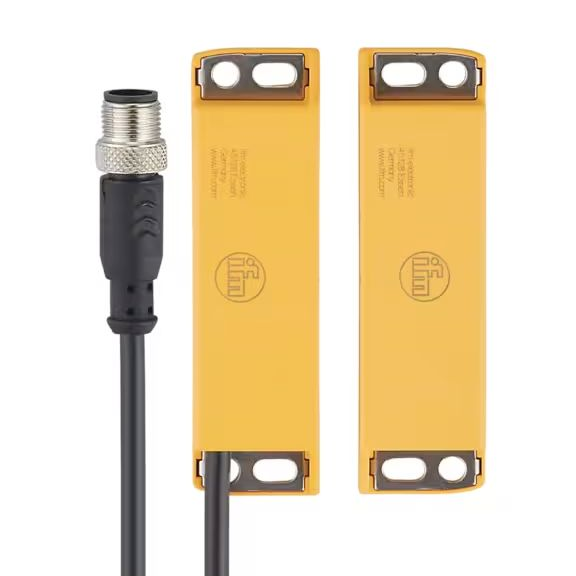

Магнитокодированный датчик IFM MN503S

MN503S – магнитокодированный датчик производства IFM. Типовое обозначение: MN44008-AKOG/0.1m/-H/US.

Основные характеристики

Функция выхода: 2 x нормально открытый; (беспотенциальный)
Исполнение корпуса: прямоугольный
Размеры [mm]: 88 x 13.1 x 25

Выходы

Допустимый постоянный ток дискретного выхода DC [mA]: 50
Частота переключения DC [Hz]: 150
Устойчивость к короткому замыканию: нет
Максимальная ёмкостная нагрузка CL_max [nF]: 20

Электрические параметры

Напряжение питания [V]: 24 DC
Номинальное напряжение изоляции [V]: 60
Класс электрической защиты: III
Защита от переполюсовки: нет
Внутреннее сопротивление Ri [Ω]: 10; (1 W)

Конструкция и монтаж

Масса [g]: 174.5
Монтаж: монтаж не заподлицо
Момент затяжки [Nm]: 0.8...2

Электрическое подключение – Штыревой разъём

Кабель: 0.1 m, PVC, Ø 5 mm
Разъём: 1 x M12Кодировка: A; контакты: 4

Условия эксплуатации

Температура окружающей среды [°C]: -25...80
Температура окружающей среды [°C]: 10...40
Давление воздуха [kPa]: 80...106
Максимальная высота над уровнем моря [m]: 2000
Соляной туман: нет

Быстродействие

Время отклика на запрос безопасности [ms]: 10
Максимальное время спада [ms]: 0.1
Максимальное время замыкания с учётом дребезга [ms]: 0.6

Параметры безопасности

Срок эксплуатации TM [h]: ≤ 175200
Срок эксплуатации TM – дополнительная информация: 20 лет

Испытания и сертификаты

Электромагнитная совместимость: IEC 60947-5-1
Ударостойкость: EN 60068-2-27 – 30 g (11 ms)
Виброустойчивость: IEC 60068-2-6 – 10 g (10...55 Hz)

Технические характеристики

Артикул: MN503S
Частота переключения, Гц: 150 (DC)
Функция переключения: 2 x нормально открытый; (беспотенциальный)
Температура эксплуатации, °C: -25...80 10...40
Соединение: Кабель: 0.1 m, PVC, Ø 5 mm 1 x M12Кодировка: A; контакты: 4
Резьба разъема: M12
Монтаж в систему: монтаж не заподлицо
Питание: DC
Напряжение питания, В: 24 DC
Модель: MN44008-AKOG/0.1m/-H/US
Защита от переполюсовки: нет
Защита от короткого замыкания: нет
Длина кабеля, м: 0,1
Вес, грамм: 174,5
Число контактов, pin: 4
Температура эксплуатации Min, °C: -25 10
Температура эксплуатации Max, °C: 80 40
Класс защиты: III
Время отклика, мс: Время отклика на запрос безопасности: 10

Технический паспорт IFM MN503S 369.09 КБ
