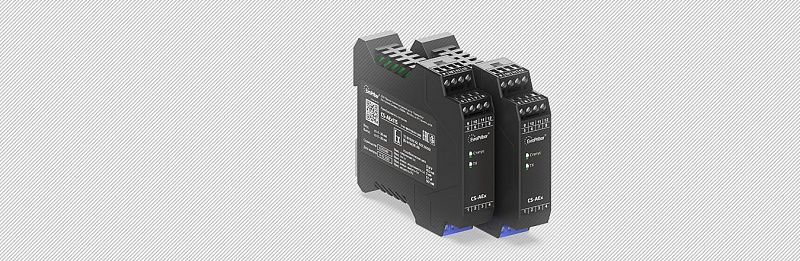

Назначение Преобразователи сигналов измерительные CS-A предназначены для нормирования и гальванического разделения сигналов первичных преобразователей и измерительных устройств, для согласования между собой устройств с различными типами входных и выходных сигналов, для разделения сигналов первичных преобразователей на аналоговый и цифровой. Преобразователи серии CS-A могут применяться, как разделители сигналов при построении распределенных систем сбора данных в составе автоматизированных систем контроля и управления технологическими процессами. Преобразователи серии CS-AEx, как барьеры искрозащиты, применяются для нормирования выходных сигналов и обеспечения взрывобезопасности электрических цепей первичных преобразователей находящихся во взрывоопасных зонах помещений и наружных установок. Ключевые особенности - Широкая номенклатура типов и диапазонов входных и выходных сигналов;
- Нормирование и разделение стгнала датчика на аналоговый и цифровой;
- Встроенный порт питания для входной токовой измерительной цепи;
- Диагностика целостности входных цепей подключения датчика;
- Разъемные клеммные соединители упрощают обслуживание устройств;
- Выносная вставка измерения температуры свободных концов термопары, которую можно устанавливать на внешнюю клеммную колодку;
- Наличие выходного порта управления технологической или аварийной сигнализацией;
- Полное гальваническое разделение сигнальных цепей, цепей питания и интерфейса;
- Световая индикация состояния измерительного канала и интерфейса обмена;
- Возможность включения преобразователя в цифровую сеть стандарта RS-485;
- Возможность настройки по интерфейсу:
- параметров фильтрации входного сигнала.
- диапазонов преобразований входных и выходных сигналов.
- инверсии выходного сигнала.
- функций ключа управления сигнализацией.
- предельных значений для сигнализации.
- Возможность установки значения выходного аналогового сигнала через интерфейс связи (режим отладки технологического процесса);
- Преобразователи CS-AEx, как барьеры искрозащиты, могут передавать технологический параметр непосредственно из взрывоопасной зоны в информационную сеть предприятия;
- Передача измеренного параметра в автоматизированную систему контроля без использования промежуточных измерительных контроллеров и устройств;
- Широкий диапазон питающего напряжения с защитой от "переплюсовки;"
- Широкий диапазон температур применения от минус 40°C до плюс 70°C.
Особенности конфигурации Конфигурация в пределах заказной спецификации (исполнения) может выполняться пользователем самостоятельно с помощью технологической программы "CS Configurator".
Программа позволяет пользователю конфигурировать: - диапазон преобразований входного и выходного сигналов;
- степень фильтрации входного сигнала;
- выбор обратной характеристики преобразования;
- функцию порта управления внешней сигнализацией;
- параметры интерфейса RS-485.
Для работы преобразователей в составе автоматизированных систем контроля и управления предоставляется локализованная версия протокола обмена Modbus RTU с описанием процедур обмена.
Программа также используется для проверки преобразователей.
Технические характеристики Конструктивные и функциональные особенности:
- исполнение - узкий пластиковый корпус с креплением на DIN-рейку;
- одноканальные - один канал преобразования аналогового сигнала;
- три выходных порта: аналоговый выход, дискретный выход, цифровой выход интерфейса RS-485;
- встроенный порт питания для входной токовой измерительной цепи.
| Наименование параметра | Значение параметра | | Основная погрешность преобразования, γ, % | ± 0,1 | | Дополнительная температурая погрешность, % / 10°С | ± 0,5·γ | | Погрешность от изменения сопротивления нагрузки, % | ± 0,02 | | Дополнительная погрешность от изменения напряжения питания | ± 0,5·γ | | Защита измерительных цепей от перегрузки, % не менее | 20 | | Время отклика на скачок входного сигнала, с, не более | 0,5 | | Время установления рабочего режима, мин, не более | 5 | | Напряжение питания постоянного тока, В | От 18 до 36 (24 номинальное) | | Сила потребляемого тока, А, не более | 0,1 | | Пусковой ток в течении первых 5 мс, А, не более | 0,3 | | Защита от обратной полярности питающего напряжения | да | Транзисторный ключ управления сигнализацией:
- максимальное рабочее напряжение, В, не более
- максимальный коммутируемый ток, мА, не более |
100
25 | Световая индикация:
- состояние измерительного канала;
- работоспособность интерфейса связи | да | Интерфейс обмена:
- нагрузка на шину;
- протокол обмена;
- максимальная скорость обмена, Кбит/с | RS-485
1/256
Modbus RTU
230,4 | | Гальваническая изоляция всех сигнальных цепей и цепей питания | да | | Напряжение проверки изоляции вход. цепей (50 Гц), кВ, 1 мин | 1,5 | | Напряжение проверки изоляции других цепей (50 Гц), кВ, 1 мин | 0,5 | | Сопротивление изоляции электрических цепей, МОм, не менее | 20 | | Время непрерывной работы | не ограничено | | Диапазон рабочих температур, °С | От -40 до +70 | | Потребляемая электрическая мощность, Вт, не более | 2,5 |
|
