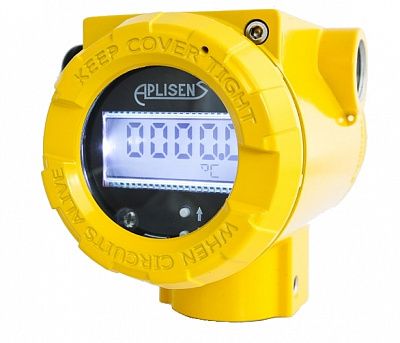

Интеллектуальный преобразователь температуры APLISENS LI-24ALW

» Выходной сигнал: 4 ÷ 20 мА + HART » Возможность программирования измерительного диапазона и типа датчика » Гальваническая развязка (ВХ-ВЫХ) » Cхема подключения термометров сопротивления: 2, 3 и 4-х проводная » Исполнение Ex, Exd » Пределы измерения: -10 мВ ≤ E ≤100 мВ -100 мВ ≤ E ≤ 1000 мВ (напряжение) 0 ≤R ≤ 400 Ом или 0 ≤ R≤ 2000 Ом (сопротивление) » Основная погрешность: ± 0,1 % » Минимальная ширина измерительного диапазона: 10 мВ или 10 Ом, или 10 кОм » Габариты: Ширина: 101,5 мм Высота: 115 мм Глубина: 132 мм Преобразователи температуры LI-24G предназначены для преобразования приращений активного сопротивления термометров сопротивления, а также преобразования приращений напряжений термоэлектрических датчиков в унифицированный сигнал 4...20 мА. Осуществляют компенсацию температуры холодного спая термопары, компенсацию активного сопротивления линий связи с термометрами сопротивлений, а также компенсацию нелинейности характеристики датчика. Преобразователь конфигурируется как одно, или двухканальный. В случае режима двухканального позволяет мерить разность температур, среднюю температуру, среднюю температуру с редунданцей, а также максимальную или минимальную температуру. Компенсация температуры холодного спая термопары может быт выполнена с помощью встроенного в преобразователь датчика, наружного датчика Pt100 или запрограммированной постоянной температуры. Гальваническая развязка «вход-выход» позволяет работать с любым источником сигнала, а также обеспечивает высокую надежность использования преобразователя в промышленных условиях. Преобразователь монтируется в головках датчиков температуры типа CTR или CTU. Электрическое присоединение можно производить проводом с сечением до 1,75 мм2. Связь пользователя с преобразователем LI-24G осуществляется посредством протокола HART. При этом в качестве линии связи используется цепь выходного сигнала 4 ÷ 20 мА. Обмен данными с преобразователем осуществляется с помощью: – коммуникатора КАР-03 с программным обеспечением для преобразователей температуры; – персонального компьютера с использованием конвертера HART/USB и программного обеспечения „RAPORT-2”, производства фирмы АПЛИСЕНС. Кроме настройки диапазона и типа датчика обмен данными с преобразователем позволяет настраивать: – состояние выхода при обрыве цепи датчика, – калибровку, – настройку демпфирования, – кусочно-линейную корректировку характеристики, – смещение характеристики о постоянную величину, – установку 60-точечной характеристики пользователя.

Технические характеристики

• Артикул: LI-24ALW
