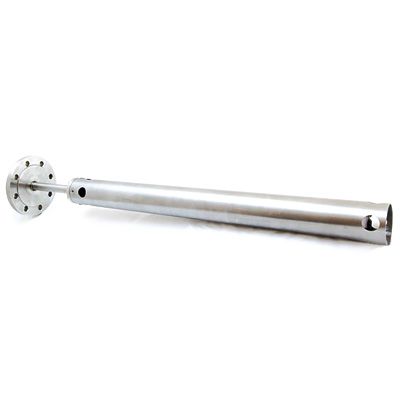

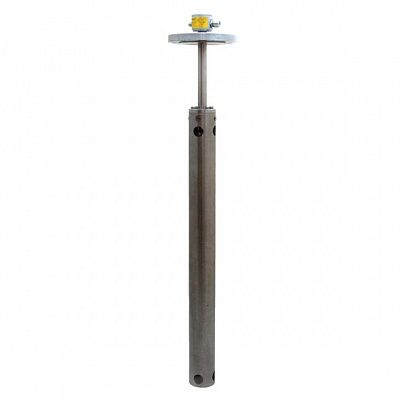

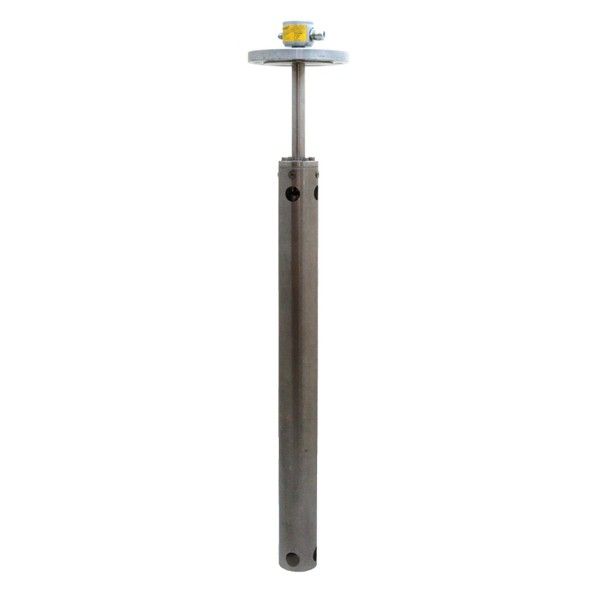

Интеллектуальный гидростатический преобразователь давления для измерения плотности APLISENS APR-2200D

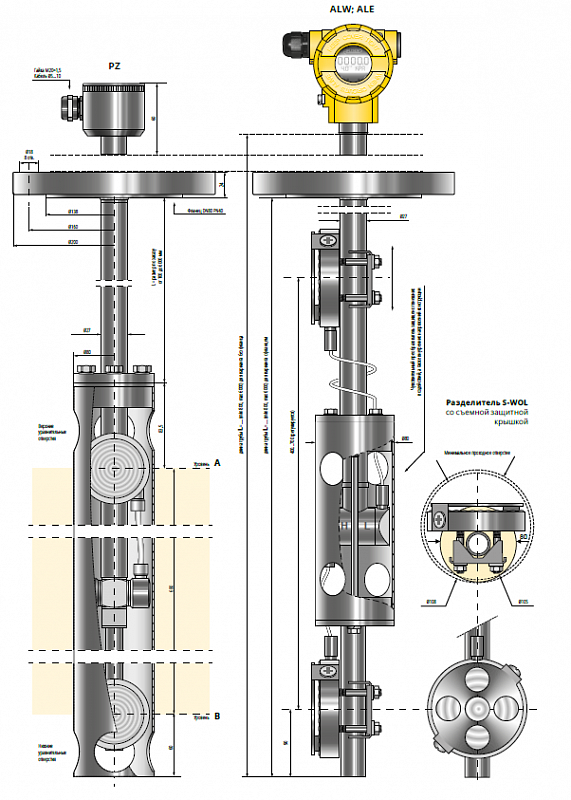

» Предел допускаемой приведенной погрешности: ±0,1% » Диапазон измерения плотности: 0...1 г/cм3 или 0...2 г/cм3 » Предельно-допускаемое рабочее статическое давление: до 4 МПа » Выходной сигнал: 4...20 мА + HART » Взрывозащита (Ex): Ga/Gb Ex ia llC T4/T5/T6X Ex ia lllC T110°C Da PO Ex ia l Ma X Преобразователь давления измерительный APR-2200D предназдначен для измерения плотности нефтепродуктов, жидкого топлива, в том числе СУГ, а также других неагрессивных по отношению к нержавеющей стали 316 Lss сред. Для сред загрязненных или абразивных рекомендуется применение конструкции с разделителями S-WOL с увеличенной толщиной мембраны. Преобразователь давления измерительный APR-2200D сконструирован на основе интеллектуального преобразователя разности давлений с двумя дистанционными разделителями. Размещенные по вертикали мембранные разделители соединены через капилляры с преобразователем разности давлений, находящимся в защитной трубе диаметром 80 мм. Рабочее положение плотномера – вертикальное, при этом зеркало измеряемой среды должно находиться выше края верхнего разделителя. Входным сигналом преобразователя является гидростатическое давление, создаваемое столбом измеряемой среды, расположенным между уровнями, соответствующими осям разделителей. На рисунке они обозначены как уровни А и В. При условии однородности среды в столбе «А-В», можно считать, что входным сигналом преобразователя является плотность столба среды «А-В». В корпусе находится микропроцессорный усилитель, формирующий выходной унифицированный сигнал. Конструкция корпуса даёт возможность поворота местного индикатора на 90°, поворота корпуса по отношению к приёмнику давления в пределах 0–355°, а также выбор направления ввода кабеля. В преобразователях АРR-2200D/PZ, корпус изготовлен из нержавеющей стали, механически стойкий, со степенью защиты IP66. Электронная схема залита защитным силиконовым компаундом. Преобразователь АРR-2200D/PZ предназначен для эксплуатации на открытом воздухе. В преобразователях APR-2200D, для измерений во взрывоопасных зонах, предусмотрено специальное исполнение Ex. Возможно специальное исполнение Q... для повышения показателей надёжности преобразователя путём дополнительной тренировки прибора в климатической камере. Возможен универсальный конструктивный вариант со стойкими разделителями S-WOL для более жестких условий (например измерение плотности буровых растворов). Он предназначен для закрытых и открытых сосудов и имеет возможность регулирования расстояния между разделителями.

Технические характеристики

• Гарантия: от 12 месяцев
• Артикул: APR-2200D
• Степень защиты: IP66
• Погрешность измерения: ±0,1%
• Диапазон измерения: 0...1 г/cм3 или 0...2 г/cм3
• Аналоговый выход по току, мА: 4...20 мА+HART
