Система контроля пунктов редуцирования газа (ГРП, ШРП) на базе ПТК «REGION-gaz»

Для предприятий, эксплуатирующих газовое оборудование (газорегуляторные пункты, пункты учета газа), Научно-производственный центр «Европрибор» разработал переносной программно-технический комплекс «REGION-gaz», обеспечивающий широкий функционал мониторинга, диагностирования и технического контроля работы пунктов редуцирования газа (ПРГ), с целью определения технического состояния основных технологических устройств и передачи измеренных параметров в информационно-аналитическую систему верхнего уровня. Система контроля применяется на газорегуляторных пунктах (ГРП), газорегуляторных установках (ГРУ), шкафных регуляторных пунктах (ШРП), комбинированных регуляторах давления (КРД) с максимальным давлением газа на входе 1,2 МПа. Комплекс состоит из аппаратной и программной части. Программное обеспечение поставляется бесплатно и обновляется как online, так и offline способами.

Система диагностики и контроля «REGION-gaz» может использоваться для всех типов пунктов редуцирования газа – ГРП, ШРП, ГРУ и пр., любого производителя или поставщика. При этом газовое оборудование на таких объектах должно быть оснащено специальными быстроразъемными соединениями (штуцерами), которые обеспечивают простое и безопасное подключение диагностирующего комплекса «REGION-gaz» к оборудованию газопровода. Установка стационарных быстроразъемных соединений (БРС) в пункте регулирования газа первоначально требует определенных материальных затрат, которые в будущем компенсируются преимуществами использования системы. ПТК «REGION-gaz» является инновационной системой и обеспечивает получение более точных, полных и объективных результатов, в отличие от традиционных способов учета и диагностирования. Это позволяет своевременно оценить потребность объектов газораспределительной сети в техническом обслуживании, что в свою очередь, обеспечивает экономию средств, выделяемых на техническое обслуживание и ремонт.

Результаты всех функциональных проверок с различных газорегуляторных пунктов архивируются и передаются в аналитическую систему, где формируется единая база информации, необходимой для проведения работ по ремонту или замене конструктивных элементов, настройке технологического оборудования, а также для внесения изменений в график выполнения контроля и изменения периодичности его проведения.

В 2021 году ПТК «REGION-gaz» прошел этап модернизации, специалистами ООО «НПЦ «Европрибор» был выполнен комплекс мер, направленных на улучшение потребительских свойств комплекса, в результате чего изделие получило новые функциональные возможности в части программного обеспечения: добавлен календарь-планировщик, на СПК осуществлен переход с операционной системы Debian 9 xfce (Stretch) на операционную систему Ubuntu 20.04 LTS (Focal Fossa) с увеличенным сроком поддержки, добавлена возможность установки или присвоения из уже существующего в базе данных индивидуального ID-номера объекта. Каждому объекту (ПРГ) присваивается уникальный ID (идентификационный номер) для дальнейшего использования во всех базах данных, в том числе глобальных, что позволяет проводить аналитику результатов диагностирования на республиканском уровне для оперативного принятия решений и планирования деятельности служб. Помимо прочего, СПО «REGION-gaz Kit» теперь стало кроссплатформенным (Linux и Microsoft Windows одновременно).

Комплекс «REGION-gaz» прошел технические испытания в региональных газораспределительных организациях под контролем ООО «Газпром Межрегионгаз». В 2021 года получено разрешение на применение ПТК «REGION»-gaz 1.2 в газораспределительных организациях группы лиц ООО «Газпром межрегионгаз» за номером 81-01-03/100069 от 2 июля 2021 года.

Интерфейсы взаимодействия ПТК «REGION-gaz» с пользователем Интерфейсы взаимодействия ПТК «REGION-gaz» с пользователем Цикл работы системы диагностирования и контроля работы ГРП (ШР) на базе ПТК «REGION-gaz» Интерфейсы взаимодействия ПТК «REGION-gaz» с пользователем Цикл работы системы диагностирования и контроля работы ГРП (ШР) на базе ПТК «REGION-gaz» Система мониторинга работы ШРП/ГРП предназначена для диагностирования пунктов редуцирования газа, сбора данных с объектов газоснабжения, хранения и дальнейшего использования полученной информации с целью: сокращение расходов на техническое обслуживание; сокращение временных затрат на диагностирование; повышение качества проведения процедуры контроля; продление срока службы газового оборудования; уход от ведения бумажной документации; автоматическое получение информации; работы с ПРГ любого производителя и поставщика; исключения ошибок и фальсификации данных; получение достоверных данных.

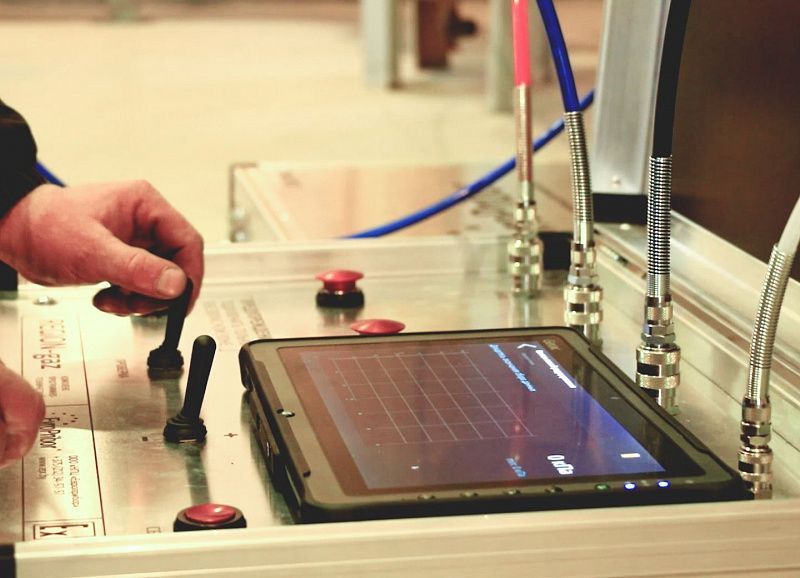

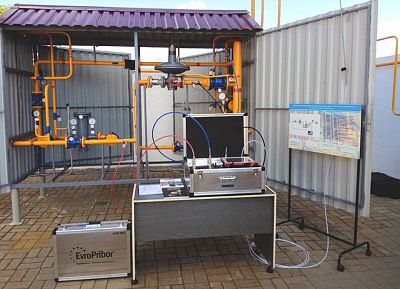

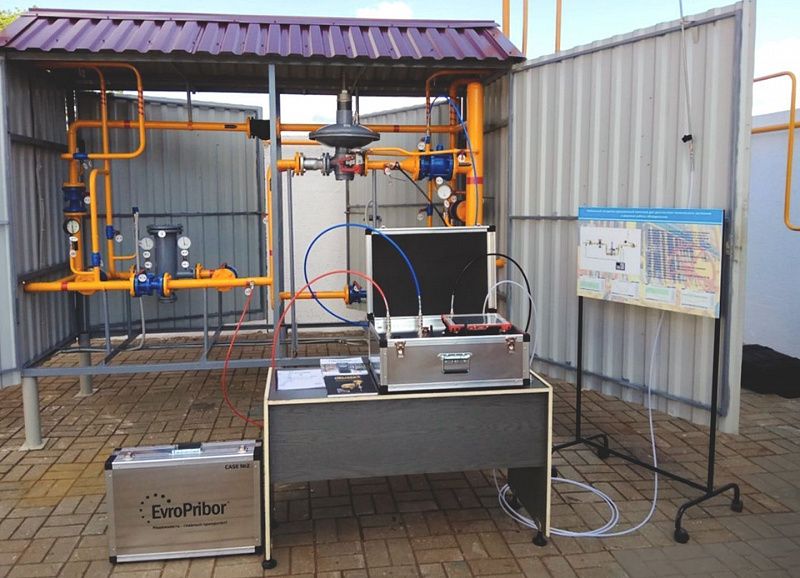

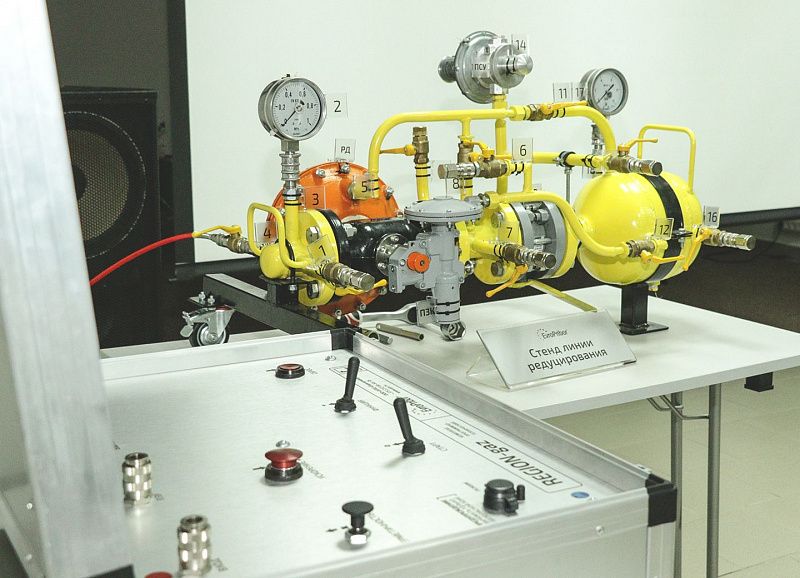

Для проведения функциональных проверок ГРП (ШРП) и диагностики работы оборудования газорегуляторного пункта согласно регламенту, на объект прибывает специалист и подключает ПТК «REGION-gaz» к точкам измерения параметров. Благодаря установленным на объекте быстроразъемным соединениям, подключение комплекса производиться быстро и просто с помощью гибких шлангов. Посредством органов управления размещенных в интерфейсе комплекса, а также переносного планшетного компьютера (СПК), последовательно выполняется проверка в соответствии с заданными протоколами. Порядок осуществления контроля внесен в программные модули и полностью соответствует регламенту обслуживающей организации и техническим характеристикам соответствующего объекта газораспределительной сети. Результаты проверки по протоколу беспроводной связи автоматически передаются на «планшет», где формируются отчеты. При проведении контроля программное обеспечение планшетного компьютера сравнивает текущее состояние газового оборудования с заданными параметрами. Информация о состоянии вводится для каждого пункта редуцирования газа в программное обеспечение «REGION-gaz», на основе чего специалист получает возможность принимать решения о дополнительном контроле эксплуатируемого объекта.

Ключевые особенности системы «REGION-gaz»:

• ПТК «REGION-gaz» предназначен для проведения функциональных проверок и обслуживания с максимальным давлением 1,2 МПа (1200 кПа).
• ПТК «REGION-gaz» позволяет проверить работу регулятора давления газа, герметичность мембраны ПЗК, верхнее и нижнее значения давления срабатывания ПЗК, срабатывание ПСК, закрытие ПСК, герметичность арматуры ГРП (ШРП) и т.п.
• Оператор, выполняющий функциональную проверку, не имеет возможности изменить алгоритм, либо изменить последовательность действий, задаваемых программой.
• Результатом каждой из функциональных проверок является протокол (отчет) о проверке в виде файлов определенной структуры, которые затем передаются в информационно-аналитическую систему верхнего уровня.
• Выполнение функциональных испытаний проводится оператором в строгом соответствии с заданным алгоритмом для конкретного газорегуляторного пункта, с учетом его технологических особенностей.
• Ведение схемы обслуживания, ориентированной на фактическое состояние основных компонентов газорегуляторных пунктов: предохранительной, запорной и регулирующей арматуры.
• Возможность хранения результатов проверок непосредственно для каждого объекта исследования, а также сравнения с предыдущими проверками.
• Немедленное и точное представление результатов проверок посредством взрывозащищенного СПК по беспроводному каналу связи Bluetooth LE.
• Возможность проверки всех основных элементов ГРП (ШРП) и т. п. на соответствие заданным значениям, на герметичность и качество срабатывания-регулирования.
• Диагностирование оборудования ГРП (ШРП) и т.п., выработавшее нормативный срок службы для продления его срока службы.
• Повышение качества технического обслуживания оборудования ГРП (ШРП) и т.п. для обеспечения безаварийного и бесперебойного газоснабжения потребителей.
• Возможность беспрепятственной демонстрации качества контроля третьей стороне.
• Питание модуля электронного осуществляется от встроенного перезаряжаемого элемента питания напряжением 3,6 В, обеспечивающего непрерывную работу комплекса измерительного в течение не менее 48 часов.
• Связь модуля электронного с СПК обеспечивается посредством беспроводного радио-интерфейса Bluetooth LE.
• Широкие возможности по передаче накопленных СПК данных в диспетчерский аналитический комплекс: посредством протокола TCP/IP, по проводным или беспроводным каналам, а также с использованием стандартного Flash-накопителя.

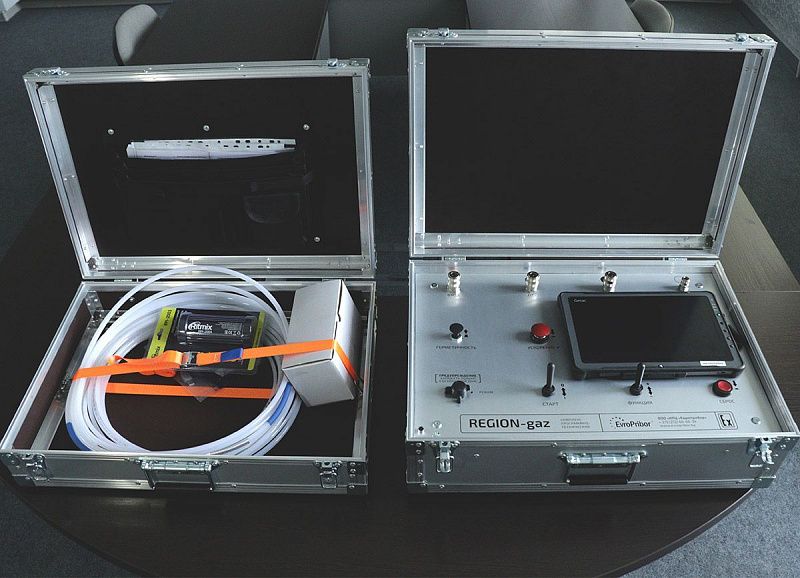

Комплектация и устройство:

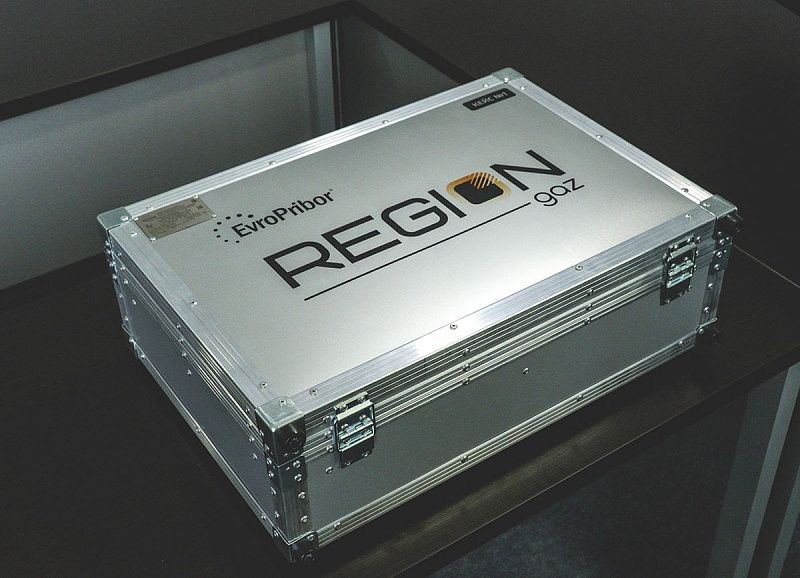

• Кейс 1 (алюминиевый кейс 660 х 480 х 300 мм.):

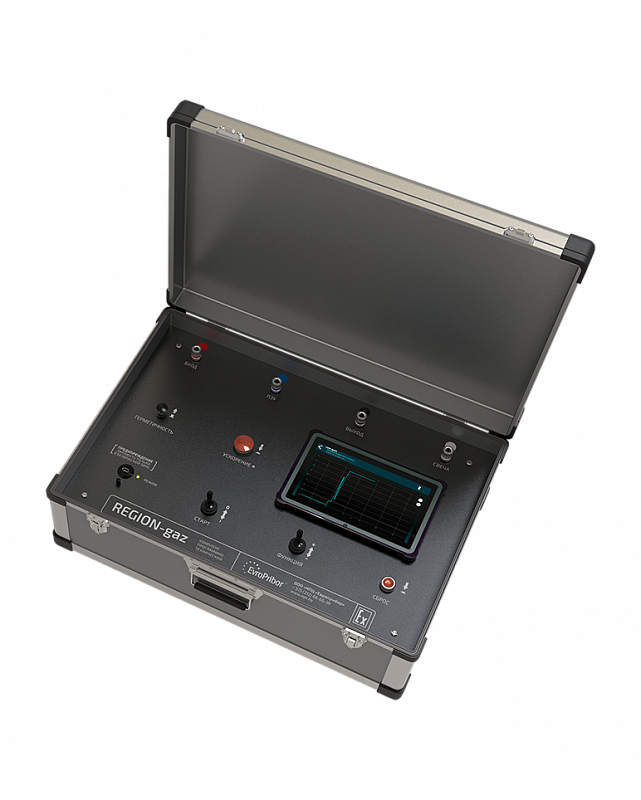

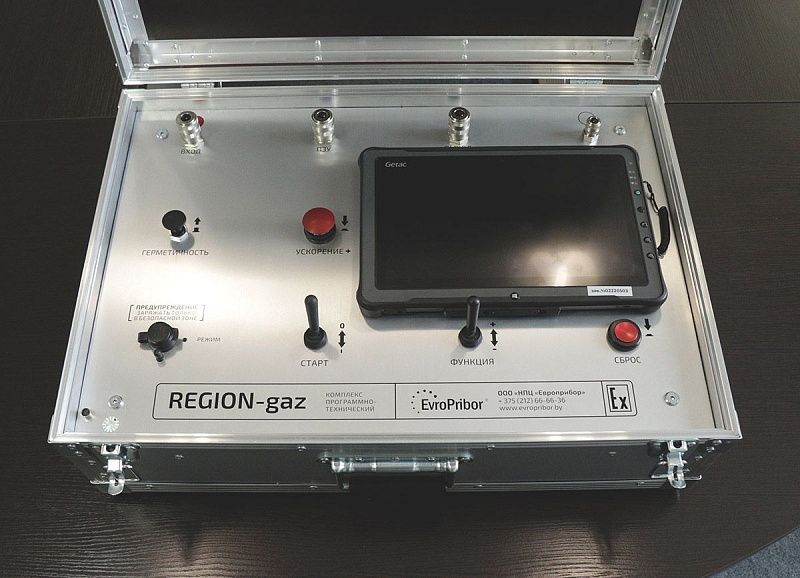

  • - комплекс измерительный, состоящий из пневматической части и модуля электронного, с Ех-маркировкой 1Ех ia IIВ Т3 Gb Х / II Gb с Т3 Х;
• Кейс 2 (алюминиевый кейс 660 х 480 х 300 мм.):
  • - комплект соединительных шлангов с быстроразъемными соединениями (БРС);
  • - комплект монтажных частей, без Ех-маркировки;
  • - выносная свеча безопасности;
  • - сопутствующая документация (паспорт, руководство по эксплуатации и пр.)
    Кейс 2 предусматривает транспортировку СПК и аксессуары к нему.
• Специализированный планшетный компьютер (СПК*) с установленным        программным обеспечением «REGION-gaz» с Ех-маркировкой 2Eх ic IIC T4 Gc X;
• Специализированное программное обеспечение «REGION-gaz Kit».
