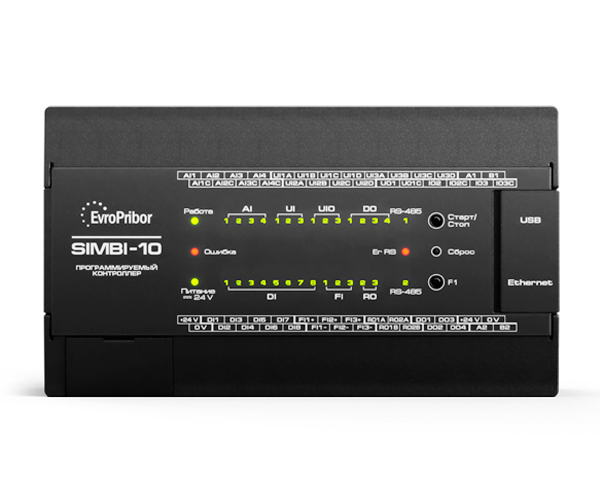

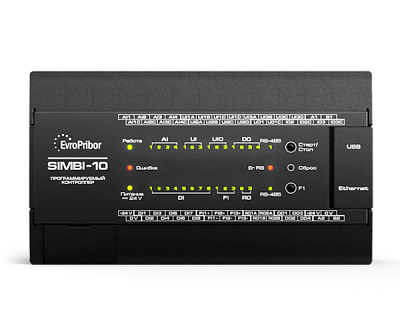

Моноблочный промышленный контроллер «SIMBI-10»

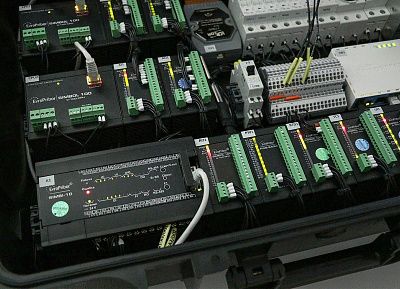

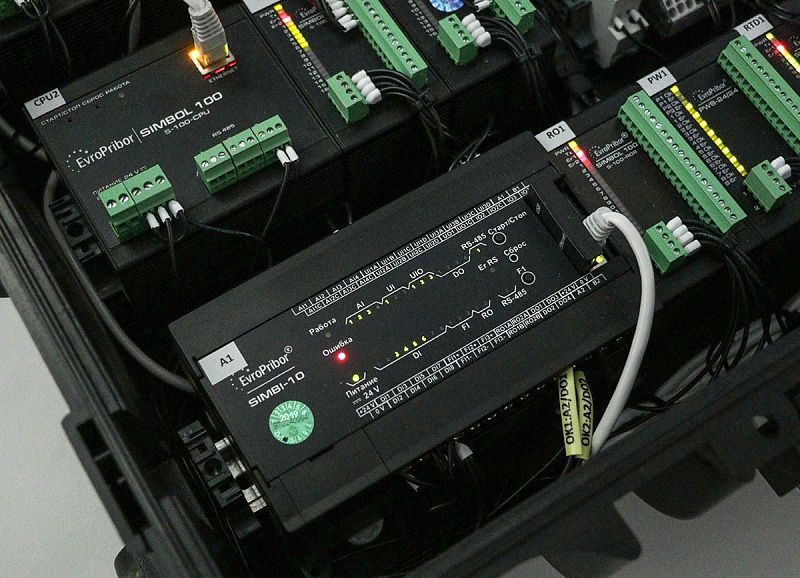

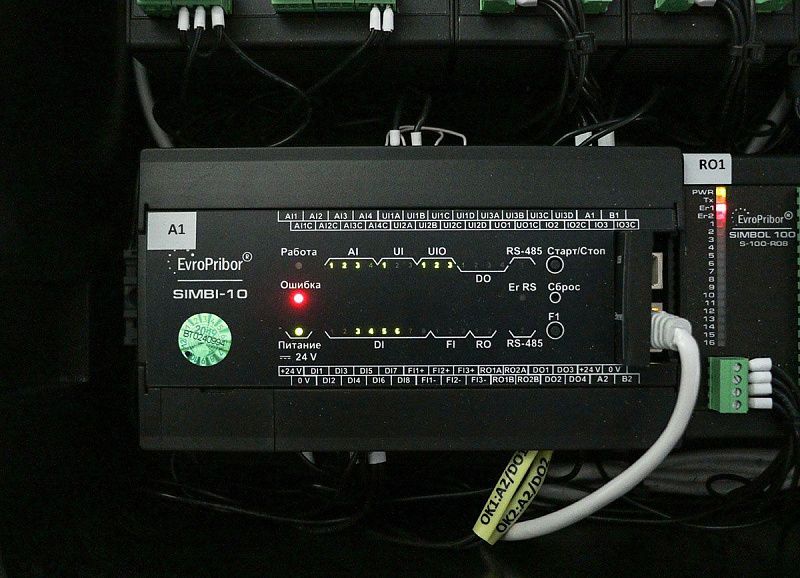

«Simbi-10» – моноблочный программируемый логический контроллер, предназначенный для построения систем автоматизации малой и средней степени сложности, обладает широким диапазоном функциональных возможностей ввода-вывода и может использоваться как самостоятельно, для решения задач малой автоматизации, так и в составе контроллера «SIMBOL-100» (других контроллеров) в качестве многофункционального модуля расширения. Обеспечивает оптимальное решение для построения недорогих приложений в системах распределенного или централизованного контроля и управления быстрыми или медленными технологическими процессами.
Модульность, как составляющая контроллера, позволяет увеличить количество каналов ввода-вывода за счет подключения к контроллеру до 10 внешних модулей расширения серии «S-100», что в свою очередь, позволяет использовать изделие в качестве концентратора данных и значительно снизить трафик на основной интерфейсной шине ведущего контроллера.
Развитая функциональность преобразований типов аналоговых входных и выходных сигналов позволяет использовать контроллер «SIMBI-10» как промежуточное звено для согласования между собой устройств с разными типами входных и выходных унифицированных и не унифицированных электрических сигналов. Одной из особенностей контроллера является функция воспроизведения аналоговых сигналов сложной формы для тестирования динамических характеристик управляемых объектов. Также, изделие поддерживает функции регистрации быстропротекающих процессов с привязкой по времени к сигналам событий, что безусловно способствует проведению быстрого и качественного анализа исключительных (аварийных) ситуаций на объекте.
ПЛК «SIMBI-10» - это открытая архитектура, поддержка стандартных интерфейсов и промышленных протоколов Modbus RTU/TCP, МЭК 60870-101/104, что позволяет пользователю использовать готовые программные решения верхнего уровня, а также создавать новые. Использование различных интеллектуальных устройств выносной индикации (HMI-панелей) в качестве ведущих или подчиненных элементов комплекса позволяет формировать локализованные бюджетные решения по управлению объектом. Прикладное программирование ПЛК «SIMBI-10» может интуитивно выполняться специалистами различных предметных областей с помощью предлагаемой графической среды разработки «SimbiSoft».
Способы использования Simbi-10
Функциональная схема базового ПИД-регулятора
ПЛК «SIMBI-10» так же включает в себя множество дополнительных возможностей:
- открытая архитектура;
- среда разработки в комплекте;
- Web-сервер;
- ОРС-сервер;
- модульность;
- ПИД-регулирование;
- регистратор искл. ситуаций;
- 10 аналоговых сигналов;
- 17 дискретных сигналов;
- расширение до 160 каналов.
|
Память контроллера позволяет реализовать следующие типы и количество переменных: BOOL-2048, REAL-256, UDINT-128.

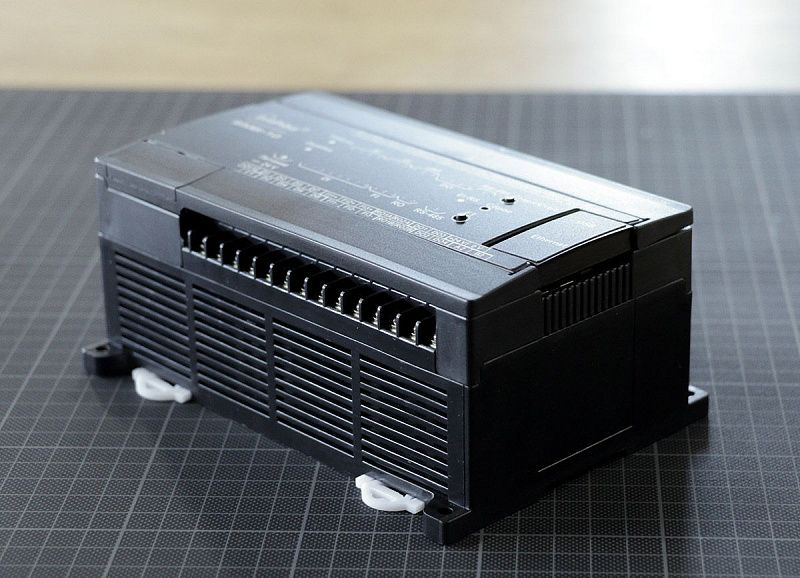

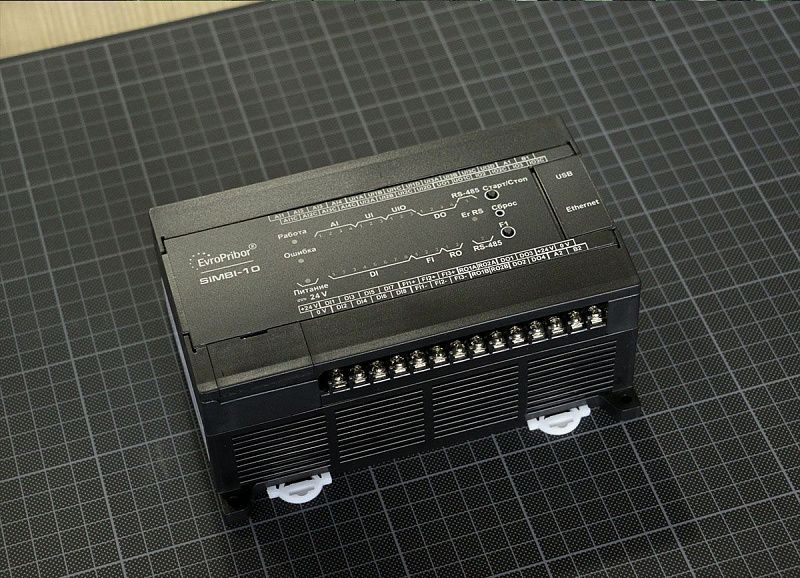

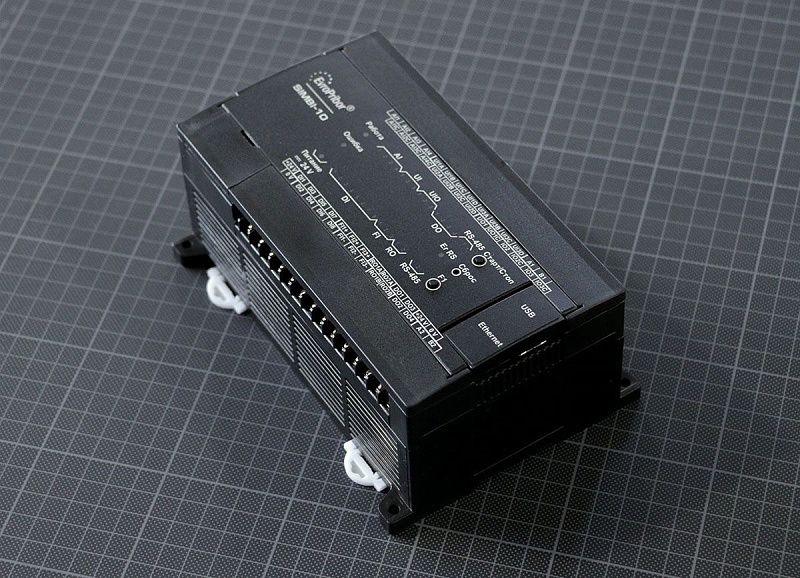

ПЛК «SIMBI-10» имеет исполнения по питанию – 24В постоянного тока, или 230В переменного тока 50Гц; предусматривает возможность организации измерительных и дискретных каналов в группы при конфигурировании изделия, позволяет упростить и минимизировать время доступа к данным. Изделие выполнено в пластмассовом корпусе, предназначенном для крепления на DIN-рейку шириной 35 мм с помощью двух фиксаторов, или на плоскую поверхность с помощью 4-х винтов.
Моноблочный промышленный контроллер ПЛК «SIMBI-10» находит свое применение в широком диапазоне областей промышленности, таких как машиностроение, химические производства, складское хозяйство, системы ЖКХ, АСУ водоканалов, предприятиях энергетики, текстильной промышленности и сельского хозяйства. ПЛК «SIMBI-10» оптимален для построения систем автоматизации среднего уровня и распределенных систем управления промышленными объектами.
|
ПИД-регулятор
На базе ПЛК «SIMBI-10» можно реализовать до 10-ти независимых ПИД-регуляторов, предназначенных для выполнения функций динамической коррекции контуров управления технологических процессов. Область применения варьируется от быстрых процессов, со временем дискретизации от 1 мс., до медленно текущих, со временем дискретизации от 10 мс. до 65 000 мс. Для конфигурирования ПИД-регуляторов используется СПО «SimbiSoft».
Ключевые особенности ПИД-регулятора:
- Свободное связывание измерительных и дискретных каналов контроллера с входными и выходными сигналами регулятора.
- Широкий диапазон изменения шага квантования (периода дискретизации).
- «Безударный» переход из следящего режима управления (Tracking mode) к автоматическому (Control mode) и обратно.
- Ограничение скорости нарастания опорного сигнала.
- Защита от насыщения интегральной составляющей.
- Возможность смещения выходного сигнала управления.
- Ограничение выходного сигнала управления.
- Базовый регулятор может работать в двух основных режимах:
- режим автоматического регулирования (Control mode);
- режим следящего управления (Tracking mode).
Регистратор исключительных (аварийных) ситуаций
Регистратор реализованный базовым ПО, предназначен для расширения функциональных возможностей программных регистраторов SCADA-систем и позволяет локально регистрировать значения быстро меняющихся параметров технологических процессов в момент возникновения нештатных ситуаций на объекте.
Регистратор, имеет два независимых канала регистрации данных с периодом регистрации от 1 мс. до 50000 мс. Оба канала имеют ряд идентичных настроек для фиксации событий. Каждый канал регистратора может регистрировать до 4-х технологических параметров. Таким образом, можно регистрировать 8 технологических параметров. Параметры фиксируются в оперативной памяти циклично с указанным периодом до наступления события (сигнала фиксации). После возникновения события регистратор может продолжать сохранять параметры в течение некоторого времени, что позволяет отследить значения параметров процесса не только до события, но и после. Для конфигурирования регистратора используется СПО «SimbiSoft».
Особенности регистратора исключительных ситуаций:
- Период регистрации. Интервал времени между сохраненными данными. Настройка является общей для обоих каналов. Допустимые значения – от 1 мс до 50000 мс.
- Регистрируемые параметры. Каждый канал может фиксировать до 4-х произвольно назначаемых параметров, как собственных каналов ввода-вывода контроллера, так и каналов ввода-вывода внешних подключенных модулей расширения.
- Способ регистрации. Реализованы два способа регистрации: периодический и спорадический. Периодический – регистратор сохраняет данные через время равное периоду регистрации. Спорадический – регистратор сохраняет данные по превышению апертуры. Последний способ используется для сжатия данных за счет отбрасывания значений с малым изменением величины.
- Значение апертуры. Апертура – разница между последним сохраненным и текущим значением параметра. Используется при спорадическом способе регистрации. Значение апертуры равное нулю приравнивает спорадический способ регистрации к периодическому.
- Формат сохраняемых данных. Данные могут быть сохранены в трех форматах: float (числа с плавающей запятой), масштабируемый (числа с фиксированной запятой), нормализованный (целые числа).
- Событие фиксации. Каждый канал регистратора имеет защелку, которая фиксирует время события и запускает процесс завершения регистрации. Для настройки необходимо указать источник события – дискретный сигнал или пороговое значение аналоговой величины, и условие сравнения (по превышению или по занижению).
- Время до и после фиксации. Регистратор может продолжать работу, в течении некоторого времени после сигнала фиксации для регистрации параметров после события.
- Распределение памяти между каналами. При необходимости, общую память регистратора можно распределять между каналами регистрации, что позволяет оптимизировать время регистрации и занимаемую каналами память.
Технические характеристики
|
Наименование параметра
|
Значение параметра
|
|
Напряжение питания постоянного тока (исполнение DC)
|
|
Напряжение питания постоянного тока, В
|
От 18 до 28 (24 номинальное)
|
|
Сила потребляемого тока, А, не более
|
0,25
|
|
Ограничение пускового тока, не более, А
|
0,50
|
|
Защита от обратной полярности питающего напряжения
|
Да
|
|
Напряжение питания переменного тока (исполнение AC)
|
|
Напряжение питания переменного тока (частота 50 Гц), В
|
От 85 до 264, (230 номинальное)
|
|
Сила потребляемого тока, А, не более
|
0,03
|
|
|
|
Время установления рабочего режима, не более, с
|
30
|
|
Время непрерывной работы
|
Не ограничено
|
|
|
|
Количество каналов аналогового ввода (подгруппы 1 и 2)
|
3+4
|
|
Количество каналов аналогового вывода (подгруппа 3)
|
1+2
|
|
Количество каналов дискретного ввода (подгруппы 4 и 5)
|
8+3
|
|
Количество каналов дискретного вывода (подгруппы 6 и 7)
|
4+2
|
|
Количество каналов ПИД регулирования
|
2
|
|
|
|
Время полного цикла преобразования каналов ввода/вывода, мс
|
от 0,1
|
|
Время цикла преобразования каналов ПИД регулирования, мс
|
от 1
|
|
|
|
Световая индикация состояния каналов индивидуальная
|
да
|
|
Настраиваемые верхний и нижний пороги выхода значений параметров за пределы допустимых значений
|
да
|
Индикация выхода значений параметров за пределы аварийных значений
(обрыв сигнальной цепи, короткое замыкание)
|
да
|
|
Защита входных цепей от перегрузки по току
|
да
|
|
Защита входных цепей от перегрузки по напряжению, %
|
20
|
|
|
|
Сопротивление изоляции электрических цепей, МОм, не менее
|
5
|
|
|
|
Интерфейсные каналы обмена данными
|
USB 2,0, RS-485-1, RS-485-2
Ethernet 10/100
|
|
Базовые протоколы передачи данных
|
Modbus RTU/TCP
МЭК 60870-5-101/104
|
|
Скорость обмена по интерфейсу, Кбит/с, не более
|
230,4
|
|
Нагрузка трансивера на шину
|
1/256
|
|
|
|
Диапазон рабочих температур, °С
|
От минус 20 до плюс 60
|
|
Относительная влажность воздуха, %
|
От 10 до 95
|
|
Степень защиты корпуса по ГОСТ 14254
|
IP20
|
|
Монтаж, монтажная шина
|
Поверхность – 4 точки, DIN-35
|
|
Габаритные размеры, мм, не более
|
170х116х75
|
|
Масса, кг, не более
|
0,80
|
|
Потребляемая электрическая мощность, Вт, не более
|
6,0
|
|
Срок службы, лет, не менее
|
12
|
|
