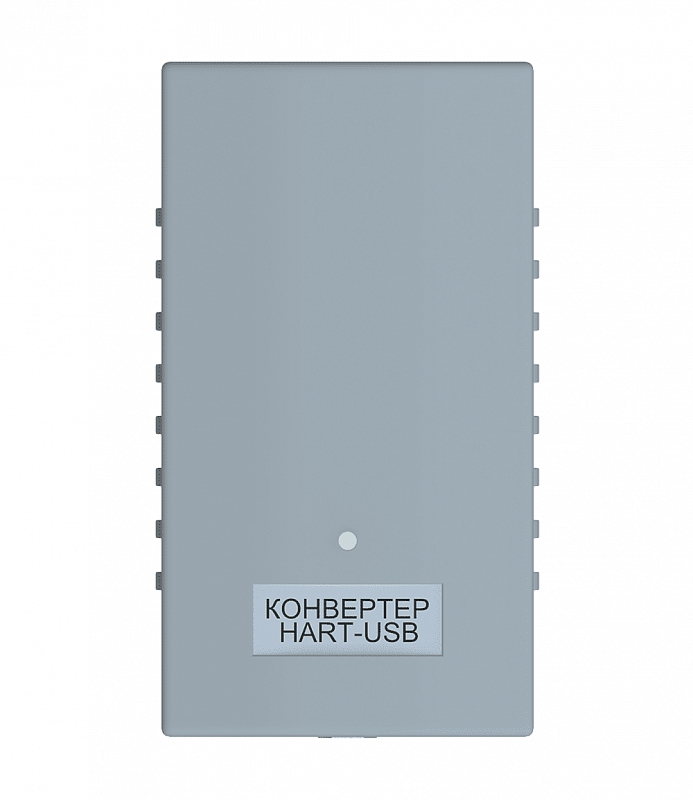

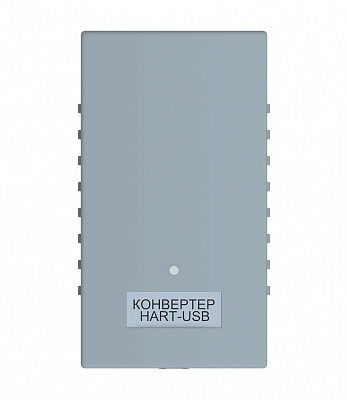

Конвертер интерфейсов HART/USB

Назначение

Конвертер HART/USB предназначен для преобразования сигналов и протоколов интерфейса USB в сигналы стандартного коммуникационного протокола связи HART с целью обмена цифровыми данными между персональным компьютером (ПК) и HART-устройствами.

Конвертер может использоваться как для индивидуальной конфигурации HART-устройства, так и для организации информационного обмена в сети между ведущим устройством (контроллер, ПК) и несколькими первичными преобразователями, поддерживающими протокол HART.

Для питания токовой петли 4 - 20 мА может использоваться либо внешний блок питания, либо встроенный в конвертер источник питания постоянного тока напряжением 24 В.

Ключевые особенности

• Питание конвертера осуществляется непосредственно от интерфейса USB.
• Имеется защита от короткого замыкания цепи HART-сигнала при использовании встроенного источника питания.
• Электрические цепи интерфейсов USB и HART изолированы друг от друга.
• Конвертер правильно функционирует и не создает помех элементам HART-оборудования, с которыми он используется, в режиме «горячего» подключения.
• Электронная часть конвертера помещена в ударопрочный пластмассовый корпус. С одной стороны корпуса расположено гнездо разъема стандарта USB-B для подключения к контроллеру или ПК.
• Рядом с USB разъемом расположен двухцветный светодиод, индицирующий передачу данных (красный – передача запроса от ПК, зеленый – передача ответа от HART-устройства).
