Конвертер интерфейсов USB/RS485

Назначение

Конвертер USB/RS485 предназначен для преобразования сигналов последовательной шины USB в сигналы стандартной полевой шины RS-485 и обратно. Обмен данными между ПК и устройствами, имеющими интерфейс RS-485, может осуществляться с использованием различных протоколов обмена в режиме полудуплексной связи. Конвертер может использоваться как при индивидуальной конфигурации устройств от ПК, так и в составе локальной информационной сети технологического объекта.

Ключевые особенности

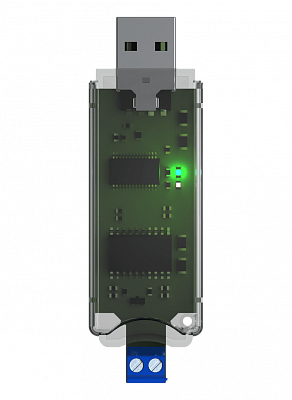

• Конвертер является законченным изделием, электронная часть которого помещена в ударопрочный прозрачный пластмассовый корпус. С одной стороны корпуса расположена вилка разъема стандарта USB-A для подключения к ПК. С другой стороны, расположен клеммный соединитель с двумя гнездовыми креплениями под винт для подключения двухпроводной интерфейсной шины.
• Конвертер может использоваться как для индивидуальной конфигурации устройства от ПК, так и для организации локальной информационной сети между ведущим устройством (ПК) и несколькими подчиненными устройствами, поддерживающими этот стандарт интерфейса.
• Питание конвертера осуществляется непосредственно от интерфейса USB.
• Электрические цепи интерфейсов USB и RS-485 изолированы друг от друга.
• Сигнальные шины интерфейса RS-485 защищены от короткого замыкания и импульсных перенапряжений (400 Вт, 8/20 мкс) на уровне от +12 до -7 В.
• Конвертер правильно функционирует и не создает помех в локальной информационной сети, в режиме «горячего» подключения.
