Основные характеристики
|
• 8 импульсных выхода/выходы с частотой до 200 кГц
|
|
|
• Поддержка программ до 64 000 программных шагов
|
|
|
• 1 интерфейс RS-232, 1 интерфейс RS-485, поддержка CANopen
|
|
|
• Расширение за счет дополнительных модулей
|
|
|
• Поддержка USB-подключения
|
|

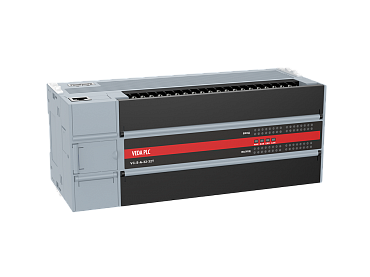

Высокопроизводительные контроллеры серии VC-S характеризуются простой структурой, большим набором функций и отличным соотношением «цена-качество» и могут быть использованы в системах с большим количеством импульсных сигналов. Контроллеры находят применение в широком спектре решений промышленной автоматизации, таких как станки с ЧПУ, текстильное производство, упаковка, управление вентиляцией, оборудование лифтов, печатное оборудование и т. д.
Особенности контроллеров VC-S:
- Поддержка программ до 64 000 программных шагов;
- 8 импульсных выхода/выходы с частотой до 200кГц;
- Поддержка протокола CANopen;
- 1 интерфейс RS-232, 1 интерфейс RS-485;
- Контроллер может быть снабжен дополнительным интерфейсом RS-485 с помощью модуля расширения;
- Поддержка протокола Ethernet Modbus TCP master-slave;
- Поддерживает подключение к ПК через USB порт;
- Поддержка большого количества модулей расширения (включая специальные модули расширения);
- Удобство обновления прошивки контроллера.
Контроллеры серии VC-SM, разработанные на базе серии VC-S, имеют улучшенные функции контроля движения. Контроллеры могут быть использованы для позиционирования и синхронизации движения исполнительных механизмов.
Особенности контроллеров VC-SM:
- Поддержка двухосевой линейной или круговой интерполяции, отвечающей за контроль исполнительным механизмом в двух плоскостях. Таким образом достигается большая точность позиционирования.
- Функция «flying shear» отслеживает размотку материала и обеспечивает одинаковую длину обрезки.
Технические характеристики контроллера VEDA VC-S
|
Код заказа
|
Типовой код
|
Описание
|
Масса, кг
|
Типоразмер
|
ВхШхГ, мм
|
|
CBV30001
|
VC-S-A-16-16R
|
Процессорный модуль VC-S, Электропитание 220В AC, 16 входных сигналов, 16 выходных реле, 2 последовательных порта связи, 1 порт CANopen, 1 порт Ethernet, RoHS.
|
0,5
|
F3
|
92,7x160x90
|
|
CBV30002
|
VC-S-A-16-16T-4
|
Процессорный модуль VC-S, Электропитание 220В AC, 16 входных сигналов, 16 выходных транзисторных сигнала (четыре из них импульсные, с частотой до 200кГц), 2 последовательных порта связи, 1 порт CANopen, 1 порт Ethernet, RoHS.
|
0,5
|
F3
|
92,7x160x90
|
|
CBV30003
|
VC-S-A-16-16T-6
|
Процессорный модуль VC-S, Электропитание 220В AC, 16 входных сигналов, 16 выходных транзисторных сигнала (шесть из них импульсные, с частотой до 200кГц), 2 последовательных порта связи, 1 порт CANopen, 1 порт Ethernet, RoHS.
|
0,75
|
F3
|
92,7x160x90
|
|
CBV30004
|
VC-S-A-16-16T
|
Процессорный модуль VC-S, Электропитание 220В AC, 16 входных сигналов, 16 выходных транзисторных сигнала (восемь из них импульсные, с частотой до 200кГц), 2 последовательных порта связи, 1 порт CANopen, 1 порт Ethernet, RoHS.
|
0,84
|
F3
|
92,7x160x90
|
|
CBV30005
|
VC-S-A-32-32R
|
Процессорный модуль VC-S, Электропитание 220В AC, 32 входных сигналов, 32 выходных реле, 2 последовательных порта связи, 1 порт CANopen, 1 порт Ethernet, RoHS.
|
0,8
|
F4
|
92,7x230x90
|
|
CBV30006
|
VC-S-A-32-32T-4
|
Процессорный модуль VC-S, Электропитание 220В AC, 32 входных сигналов, 32 выходных транзисторных сигнала (четыре из них импульсные, с частотой до 200кГц), 2 последовательных порта связи, 1 порт CANopen, 1 порт Ethernet, RoHS.
|
0,8
|
F4
|
92,7x230x90
|
|
CBV30007
|
VC-S-A-32-32T-6
|
Процессорный модуль VC-S, Электропитание 220В AC, 32 входных сигналов, 32 выходных транзисторных сигнала (шесть из них импульсные, с частотой до 200кГц), 2 последовательных порта связи, 1 порт CANopen, 1 порт Ethernet, RoHS.
|
1
|
F4
|
92,7x230x90
|
|
CBV30008
|
VC-S-A-32-32T
|
Процессорный модуль VC-S, Электропитание 220В AC, 32 входных сигналов, 32 выходных транзисторных сигнала (восемь из них импульсные, с частотой до 200кГц), 2 последовательных порта связи, 1 порт CANopen, 1 порт Ethernet, RoHS.
|
1,1
|
F4
|
92,7x230x90
|
|
CBV30009
|
VC-SM-A-16-16T
|
Процессорный модуль VC-S, Электропитание 220В AC, 16 входных сигналов, 16 выходных транзисторных сигнала (восемь из них импульсные, с частотой до 200кГц), 2 последовательных порта связи, 1 порт CANopen, 1 порт Ethernet, поддержка функции контроля движения, RoHS.
|
0,84
|
F3
|
92,7x160x90
|
|
CBV30010
|
VC-SM-A-32-32T
|
Процессорный модуль VC-S, Электропитание 220В AC, 32 входных сигналов, 32 выходных транзисторных сигнала (восемь из них импульсные, с частотой до 200кГц), 2 последовательных порта связи, 1 порт CANopen, 1 порт Ethernet, поддержка функции контроля движения, RoHS.
|
1,1
|
F4
|
92,7x230x90
|
|
CBV30011
|
VC-S-D-16-16R
|
Процессорный модуль VC-S, Электропитание 24В DC, 16 входных сигналов, 16 выходных реле, 2 последовательных порта связи, 1 порт CANopen, 1 порт Ethernet, RoHS.
|
0,5
|
F3
|
92,7x160x90
|
|
CBV30012
|
VC-S-D-16-16T-4
|
Процессорный модуль VC-S, Электропитание 24В DC, 16 входных сигналов, 16 выходных транзисторных сигнала (четыре из них импульсные, с частотой до 200кГц), 2 последовательных порта связи, 1 порт CANopen, 1 порт Ethernet, RoHS.
|
0,5
|
F3
|
92,7x160x90
|
|
CBV30013
|
VC-S-D-16-16T-6
|
Процессорный модуль VC-S, Электропитание 24В DC, 16 входных сигналов, 16 выходных транзисторных сигнала (шесть из них импульсные, с частотой до 200кГц), 2 последовательных порта связи, 1 порт CANopen, 1 порт Ethernet, RoHS.
|
0,75
|
F3
|
92,7x160x90
|
|
CBV30014
|
VC-S-D-16-16T
|
Процессорный модуль VC-S, Электропитание 24В DC, 16 входных сигналов, 16 выходных транзисторных сигнала (восемь из них импульсные, с частотой до 200кГц), 2 последовательных порта связи, 1 порт CANopen, 1 порт Ethernet, RoHS.
|
0,84
|
F4
|
92,7x160x90
|
|
CBV30015
|
VC-S-D-32-32R
|
Процессорный модуль VC-S, Электропитание 24В DC, 32 входных сигналов, 32 выходных реле, 2 последовательных порта связи, 1 порт CANopen, 1 порт Ethernet, RoHS.
|
0,84
|
F4
|
92,7x230x90
|
|
CBV30016
|
VC-S-D-32-32T-4
|
Процессорный модуль VC-S, Электропитание 24В DC, 32 входных сигналов, 32 выходных транзисторных сигнала (четыре из них импульсные, с частотой до 200кГц), 2 последовательных порта связи, 1 порт CANopen, 1 порт Ethernet, RoHS.
|
1,1
|
F4
|
92,7x230x90
|
|
CBV30017
|
VC-S-D-32-32T-6
|
Процессорный модуль VC-S, Электропитание 24В DC, 32 входных сигналов, 32 выходных транзисторных сигнала (шесть из них импульсные, с частотой до 200кГц), 2 последовательных порта связи, 1 порт CANopen, 1 порт Ethernet, RoHS.
|
0,5
|
F4
|
92,7x230x90
|
|
CBV30018
|
VC-S-D-32-32T
|
Процессорный модуль VC-S, Электропитание 24В DC, 32 входных сигналов, 32 выходных транзисторных сигнала (восемь из них импульсные, с частотой до 200кГц), 2 последовательных порта связи, 1 порт CANopen, 1 порт Ethernet, RoHS.
|
0,5
|
F4
|
92,7x230x90
|
|
CBV30019
|
VC-SM-D-16-16T
|
Процессорный модуль VC-SM, Электропитание 24В DC, 16 входных сигналов, 16 выходных транзисторных сигнала (восемь из них импульсные, с частотой до 200кГц), 2 последовательных порта связи, 1 порт CANopen, 1 порт Ethernet, поддержка функции контроля движения, RoHS.
|
0,75
|
F3
|
92,7x160x90
|
|
CBV30020
|
VC-SM-D-32-32T
|
Процессорный модуль VC-SM, Электропитание 24В DC, 32 входных сигналов, 32 выходных транзисторных сигнала (восемь из них импульсные, с частотой до 200кГц), 2 последовательных порта связи, 1 порт CANopen, 1 порт Ethernet, поддержка функции контроля движения, RoHS.
|
0,84
|
F4
|
92,7x230x90
|
|
