Основные характеристики
|
• 3 импульсных выхода с частотой до 100кГц
|
|
|
• Поддержка программ до 16 000 программных шагов
|
|
|
• 1 интерфейс RS-232, 1 интерфейс RS-485
|
|
|
• Расширение за счет дополнительных модулей
|
|
|
• Поддержка USB-подключения
|
|

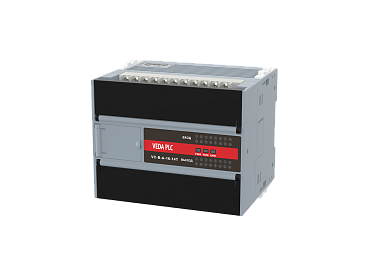

Серия VC-B– контроллеры общего назначения, характеризуются простой структурой, большим набором функций и отличным соотношением «цена-качество». Дополнительная серия VC-BS является одномодульным контроллером без возможности расширения его функций. Контроллеры находят применение в широком спектре решений промышленной автоматизации, таких как: станки с ЧПУ, текстильное производство, упаковка, управление вентиляцией, оборудование лифтов, печатное оборудование и т. д.
Особенности контроллеров VC-B:
- Поддержка программ до 16 000 программных шагов;
- 3 импульсных выхода с частотой до 100 кГц;
- 2 импульсных входа с частотой 50кГц, 6 импульсных входов с частотой 10 кГц;
- 1 интерфейс RS-232, 1 интерфейс RS-485;
- Контроллер может быть снабжен дополнительным интерфейсом RS-485 с помощью модуля расширения;
- подключение к ПК через USB порт;
- Поддержка большого количества модулей расширения;
- Удобство обновления прошивки контроллера.
Технические характеристики контроллера VEDA VC-B
|
Код заказа
|
Типовой код
|
Описание
|
Масса, кг
|
Типоразмер
|
ВхШхГ, мм
|
|
CBV10001
|
VC-В-A-8-6R
|
Процессорный модуль VC-B, Электропитание 220В AC, 8 входных сигналов, 6 выходных реле, 2 последовательных порта связи.
|
0,56
|
F1
|
92,7x115x90
|
|
CBV10002
|
VC-В-A-8-6T
|
Процессорный модуль VC-B, Электропитание 220В AC, 8 входных сигналов, 6 выходных транзисторных сигнала (три из них импульсные, с частотой до 100кГц), 2 последовательных порта связи.
|
0,57
|
F1
|
92,7x115x90
|
|
CBV10003
|
VC-В-A-12-8R
|
Процессорный модуль VC-B, Электропитание 220В AC, 12 входных сигналов, 8 выходных реле, 2 последовательных порта связи, RoHS.
|
0,56
|
F1
|
92,7x115x90
|
|
CBV10004
|
VC-В-A-12-8T
|
Процессорный модуль VC-B, Электропитание 220В AC, 12 входных сигналов, 8 выходных транзисторных сигнала (три из них импульсные, с частотой до 100кГц), 2 последовательных порта связи, RoHS.
|
0,54
|
F1
|
92,7x115x90
|
|
CBV10005
|
VC-В-A-14-10R
|
Процессорный модуль VC-B, Электропитание 220V AC, 14 входных сигналов, 10 выходных реле, 2 последовательных порта связи, RoHS.
|
0,56
|
F1
|
92,7x115x90
|
|
CBV10006
|
VC-В-A-14-10T
|
Процессорный модуль VC-B, Электропитание 220В AC, 14 входных сигналов, 10 выходных транзисторных сигнала (три из них импульсные, с частотой до 100кГц), 2 последовательных порта связи, RoHS.
|
0,54
|
F1
|
92,7x115x90
|
|
CBV10007
|
VC-В-A-16-14R
|
Процессорный модуль VC-B, Электропитание 220В AC, 16 входных сигналов, 14 выходных реле, 2 последовательных порта вссязи, RoHS.
|
0,56
|
F1
|
92,7x115x90
|
|
CBV10008
|
VC-В-A-16-14T
|
Процессорный модуль VC-B, Электропитание 220В AC, 16 входных сигналов, 14 выходных транзисторных сигнала (три из них импульсные, с частотой до 100кГц), 2 последовательных порта связи, RoHS.
|
0,54
|
F1
|
92,7x115x90
|
|
CBV10009
|
VC-В-A-28-20R
|
Процессорный модуль VC-B, Электропитание 220В AC, 28 входных сигналов, 20 выходных реле, 2 последовательных порта связи, RoHS.
|
0,94
|
F1
|
92,7х192,5х90
|
|
CBV10010
|
VC-В-A-28-20T
|
Процессорный модуль VC-B, Электропитание 220В AC, 28 входных сигналов, 20 выходных транзисторных сигнала (три из них импульсные, с частотой до 100кГц), 2 последовательных порта связи, RoHS.
|
0,94
|
F1
|
92,7х192,5х90
|
|
CBV10011
|
VC-В-A-36-24R
|
Процессорный модуль VC-B, Электропитание 220В AC, 36 входных сигналов, 24 выходных реле, 2 последовательных порта связи, RoHS.
|
0,94
|
F1
|
92,7х192,5х90
|
|
CBV10012
|
VC-В-A-36-24T
|
Процессорный модуль VC-B, Электропитание 220В AC, 36 входных сигналов, 24 выходных транзисторных сигнала (три из них импульсные, с частотой до 100кГц), 2 последовательных порта связи, RoHS.
|
0,94
|
F1
|
92,7х192,5х90
|
|
CBV10013
|
VC-В-A-8-6R-2
|
Процессорный модуль VC-B, Электропитание 220В AC, 8 входных сигналов, 6 выходных реле, 2 последовательных порта связи, отсоединяемый клеммный модуль, RoHS.
|
0,6
|
F1
|
92,7x115x90
|
|
CBV10014
|
VC-В-A-8-6T-2
|
Процессорный модуль VC-B, Электропитание 220В AC, 8 входных сигналов, 6 выходных транзисторных сигнала (три из них импульсные, с частотой до 100кГц), 2 последовательных порта связи, отсоединяемый клеммный модуль, RoHS.
|
0,57
|
F1
|
92,7x115x90
|
|
CBV10015
|
VC-В-A-12-8R-2
|
Процессорный модуль VC-B, Электропитание 220В AC, 12 входных сигналов, 8 выходных реле, 2 последовательных порта связи, отсоединяемый клеммный модуль, RoHS.
|
0,56
|
F1
|
92,7x115x90
|
|
CBV10016
|
VC-В-A-12-8T-2
|
Процессорный модуль VC-B, Электропитание 220В AC, 12 входных сигналов, 8 выходных транзисторных сигнала (три из них импульсные, с частотой до 100кГц), 2 последовательных порта связи, отсоединяемый клеммный модуль, RoHS.
|
0,54
|
F1
|
92,7x115x90
|
|
CBV10017
|
VC-В-A-14-10R-2
|
Процессорный модуль VC-B, Электропитание 220В AC, 14 входных сигналов, 10 выходных реле, 2 последовательных порта связи, отсоединяемый клеммный модуль, RoHS.
|
0,44
|
F1
|
92,7x115x90
|
|
CBV10018
|
VC-В-A-14-10T-2
|
Процессорный модуль VC-B, Электропитание 220В AC, 14 входных сигналов, 10 выходных транзисторных сигнала (три из них импульсные, с частотой до 100кГц), 2 последовательных порта связи, отсоединяемый клеммный модуль, RoHS.
|
0,42
|
F1
|
92,7x115x90
|
|
CBV10019
|
VC-В-A-16-14R-2
|
Процессорный модуль VC-B, Электропитание 220В AC, 16 входных сигналов, 14 выходных реле, 2 последовательных порта связи, отсоединяемый клеммный модуль, RoHS.
|
0,63
|
F1
|
92,7x115x90
|
|
CBV10020
|
VC-В-A-16-14T-2
|
Процессорный модуль VC-B, Электропитание 220В AC, 16 входных сигналов, 14 выходных транзисторных сигнала (три из них импульсные, с частотой до 100кГц), 2 последовательных порта связи, отсоединяемый клеммный модуль, RoHS.
|
0,63
|
F1
|
92,7x115x90
|
|
CBV10021
|
VC-В-A-28-20R-2
|
Процессорный модуль VC-B, Электропитание 220В AC, 28 входных сигналов, 20 выходных реле, 2 последовательных порта связи, отсоединяемый клеммный модуль, RoHS.
|
0,63
|
F2
|
92,7х192,5х90
|
|
CBV10022
|
VC-В-A-28-20T-2
|
Процессорный модуль VC-B, Электропитание 220В AC, 28 входных сигналов, 20 выходных транзисторных сигнала (три из них импульсные, с частотой до 100кГц), 2 последовательных порта связи, отсоединяемый клеммный модуль, RoHS.
|
0,63
|
F2
|
92,7х192,5х90
|
|
CBV10023
|
VC-В-A-36-24R-2
|
Процессорный модуль VC-B, Электропитание 220В AC, 36 входных сигналов, 24 выходных реле, 2 последовательных порта связи, отсоединяемый клеммный модуль, RoHS.
|
0,88
|
F2
|
92,7х192,5х90
|
|
CBV10024
|
VC-В-A-36-24T-2
|
Процессорный модуль VC-B, Электропитание 220В AC, 36 входных сигналов, 24 выходных транзисторных сигнала (три из них импульсные, с частотой до 100кГц), 2 последовательных порта связи, отсоединяемый клеммный модуль, RoHS.
|
0,8
|
F2
|
92,7х192,5х90
|
|
CBV10025
|
VC-В-D-8-6R
|
Процессорный модуль VC-B, Электропитание 24В DC, 8 входных сигналов, 6 выходных реле, 2 последовательных порта связи, RoHS.
|
0,44
|
F1
|
92,7x115x90
|
|
CBV10026
|
VC-В-D-8-6T
|
Процессорный модуль VC-B, Электропитание 24В DC, 8 входных сигналов, 6 выходных транзисторных сигнала (три из них импульсные, с частотой до 100кГц), 2 последовательных порта связи, RoHS.
|
0,42
|
F1
|
92,7x115x90
|
|
CBV10027
|
VC-В-D-12-8R
|
Процессорный модуль VC-B, Электропитание 24В DC, 12 входных сигналов, 8 выходных реле, 2 последовательных порта связи, RoHS.
|
0,44
|
F1
|
92,7x115x90
|
|
CBV10028
|
VC-В-D-12-8T
|
Процессорный модуль VC-B, Электропитание 24В DC, 12 входных сигналов, 8 выходных транзисторных сигнала (три из них импульсные, с частотой до 100кГц), 2 последовательных порта связи, RoHS.
|
0,42
|
F1
|
92,7x115x90
|
|
CBV10029
|
VC-В-D-14-10R
|
Процессорный модуль VC-B, Электропитание 24В DC, 14 входных сигналов, 10 выходных реле, 2 последовательных порта связи, RoHS.
|
0,44
|
F1
|
92,7x115x90
|
|
CBV10030
|
VC-В-D-14-10T
|
Процессорный модуль VC-B, Электропитание 24В DC, 14 входных сигналов, 10 выходных транзисторных сигнала (три из них импульсные, с частотой до 100кГц), 2 последовательных порта связи, RoHS.
|
0,42
|
F1
|
92,7x115x90
|
|
CBV10031
|
VC-В-D-16-14R
|
Процессорный модуль VC-B, Электропитание 24В DC, 16 входных сигналов, 14 выходных реле, 2 последовательных порта связи, RoHS.
|
0,44
|
F1
|
92,7x115x90
|
|
CBV10032
|
VC-В-D-16-14T
|
Процессорный модуль VC-B, Электропитание 24В DC, 16 входных сигналов, 14 выходных транзисторных сигнала (три из них импульсные, с частотой до 100кГц), 2 последовательных порта связи, RoHS.
|
0,42
|
F1
|
92,7x115x90
|
|
CBV10033
|
VC-В-D-28-20R
|
Процессорный модуль VC-B, Электропитание 24В DC, 28 входных сигналов, 20 выходных реле, 2 последовательных порта связи, RoHS.
|
0,7
|
F2
|
92,7х192,5х90
|
|
CBV10034
|
VC-В-D-28-20T
|
Процессорный модуль VC-B, Электропитание 24В DC, 28 входных сигналов, 20 выходных транзисторных сигнала (три из них импульсные, с частотой до 100кГц), 2 последовательных порта связи, RoHS.
|
0,62
|
F2
|
92,7х192,5х90
|
|
CBV10035
|
VC-В-D-36-24R
|
Процессорный модуль VC-B Электропитание 24В DC, 36 входный сигналов, 24 выходных реле, 2 последовательных порта связи, RoHS.
|
0,7
|
F2
|
92,7х192,5х90
|
|
CBV10036
|
VC-В-D-36-24T
|
Процессорный модуль VC-B, Электропитание 24В DC, 36 входных сигналов, 24 выходных транзисторных сигнала (три из них импульсные, с частотой до 100кГц), 2 последовательных порта связи, RoHS.
|
0,62
|
F2
|
92,7х192,5х90
|
|
CBV10037
|
VC-В-A-16-16R-T-2
|
Процессорный модуль VC-B, Электропитание 24В DC, 16 входных сигналов, 16 выходных реле, 2 встроенных входа термосопротивления, 2 последовательных порта связи, AC220В, отсоединяемый клеммный модуль.
|
0,5
|
F1
|
92,7x115x90
|
|
CBV10038
|
VC-В-A-24-24R-T-2
|
Процессорный модуль VC-B, Электропитание 24В DC, 24 входных сигналов, 24 выходных реле, 2 встроенных входа термосопротивления, 2 последовательных порта связи, AC220В, отсоединяемый клеммный модуль.
|
0,8
|
по запросу
|
по запросу
|
Технические характеристики контроллера VEDA VC-BS
|
Код заказа
|
Типовой код
|
Описание
|
Масса, кг
|
Типоразмер
|
ВхШхГ, мм
|
|
CBV10039
|
VC-BS-A-8-6R
|
Процессорный модуль VC-BS, Электропитание 220В AC, 8 входных сигналов, 6 выходных реле, 2 последовательных порта связи, без возможности расширения, RoHS.
|
0,44
|
F1
|
92,7x115x90
|
|
CBV10040
|
VC-ВS-A-8-6T
|
Процессорный модуль VC-BS, Электропитание 220В AC, 8 входных сигналов, 6 выходных транзисторных сигнала (три из них импульсные, с частотой до 100кГц), 2 последовательных порта связи, без возможности расширения, RoHS.
|
0,42
|
F1
|
92,7x115x90
|
|
CBV10041
|
VC-ВS-A-12-12R
|
Процессорный модуль VC-BS, Электропитание 220В AC, 12 входных сигналов, 12 выходных реле, 2 последовательных порта связи, без возможности расширения, RoHS.
|
0,44
|
F1
|
92,7x115x90
|
|
CBV10042
|
VC-ВS-A-12-12T
|
Процессорный модуль VC-BS, Электропитание 220В AC, 12 входных сигналов, 12 выходных транзисторных сигнала (три из них импульсные, с частотой до 100кГц), 2 последовательных порта связи, без возможности расширения, RoHS.
|
0,42
|
F1
|
92,7x115x90
|
|
CBV10043
|
VC-ВS-A-16-14R
|
Процессорный модуль VC-BS, Электропитание 220В AC, 16 входных сигналов, 14 выходных реле, 2 последовательных порта связи, без возможности расширения, RoHS.
|
0,44
|
F1
|
92,7x115x90
|
|
CBV10044
|
VC-ВS-A-16-14T
|
Процессорный модуль VC-BS, Электропитание 220В AC, 16 входных сигналов, 14 выходных транзисторных сигнала (три из них импульсные, с частотой до 100кГц), 2 последовательных порта связи, без возможности расширения, RoHS.
|
0,42
|
F1
|
92,7x115x90
|
|
CBV10045
|
VC-ВS-A-28-20R
|
Процессорный модуль VC-BS, Электропитание 220В AC, 28 входных сигналов, 20 выходных реле, 2 последовательных порта связи, без возможности расширения, RoHS.
|
0,44
|
F2
|
92,7x192,5x90
|
|
CBV10046
|
VC-ВS-A-28-20T
|
Процессорный модуль VC-BS, Электропитание 220В AC, 28 входных сигналов, 20 выходных транзисторных сигнала (три из них импульсные, с частотой до 100кГц), 2 последовательных порта связи, без возможности расширения, RoHS.
|
0,42
|
F2
|
92,7x192,5x90
|
|
CBV10047
|
VC-ВS-A-36-24R
|
Процессорный модуль VC-BS, Электропитание 220В AC, 36 входных сигналов, 24 выходных реле, 2 последовательных порта связи, без возможности расширения, RoHS.
|
0,7
|
F2
|
92,7x192,5x90
|
|
CBV10048
|
VC-ВS-A-36-24T
|
Процессорный модуль VC-BS, Электропитание 220В AC, 36 входных сигналов, 24 выходных транзисторных сигнала (три из них импульсные, с частотой до 100кГц), 2 последовательных порта связи, без возможности расширения, RoHS.
|
0,62
|
|
