Что такое уровнемер
Уровнемер – это контрольно-измерительный прибор, предназначенный для определения и контроля уровня жидких, сыпучих или вязких сред в резервуарах, емкостях, трубопроводах и других технологических объектах. Эти устройства играют ключевую роль в автоматизации производственных процессов, обеспечивая точность измерений и безопасность эксплуатации оборудования.
Устройство уровнемера
Конструкция уровнемера зависит от его типа, но большинство моделей включают следующие основные компоненты:
Преобразователь сигнала – обрабатывает данные, полученные от датчика, и преобразует их в электрический или цифровой сигнал.
Блок индикации и управления – отображает текущий уровень и передает данные в систему контроля.
Корпус и защитные элементы – обеспечивают устойчивость к внешним воздействиям (температура, давление, агрессивные среды).
Принцип работы уровнемера
Как работает уровнемер?
Принцип действия уровнемера основан на различных физических явлениях, таких как гидростатическое давление, электрическая проводимость, ультразвуковое отражение, радиолокация и другие. В зависимости от типа прибора, измерение может быть контактным или бесконтактным.
Уровнемер: принцип действия
-
Контактные уровнемеры – взаимодействуют непосредственно с измеряемой средой (например, поплавковые, емкостные, гидростатические).
-
Бесконтактные уровнемеры – используют волновые методы (ультразвук, микроволны, лазер) для определения уровня без прямого контакта.
Основные виды уровнемеров и их особенности
Существует множество разновидностей уровнемеров, каждый из которых подходит для конкретных условий эксплуатации.
1. Поплавковые уровнемеры
- Принцип работы: Используют плавающий элемент, который перемещается вместе с изменением уровня жидкости.
- Преимущества: Простота конструкции, надежность.
- Недостатки: Чувствительность к вязкости и загрязнениям.
- Применение: Водоочистные сооружения, топливные баки.
2. Гидростатические уровнемеры
- Принцип работы: Измеряют давление жидкости, которое зависит от высоты ее столба.
- Преимущества: Высокая точность, устойчивость к агрессивным средам.
- Недостатки: Требуют погружения в жидкость.
- Применение: Глубокие резервуары, скважины, химическая промышленность.

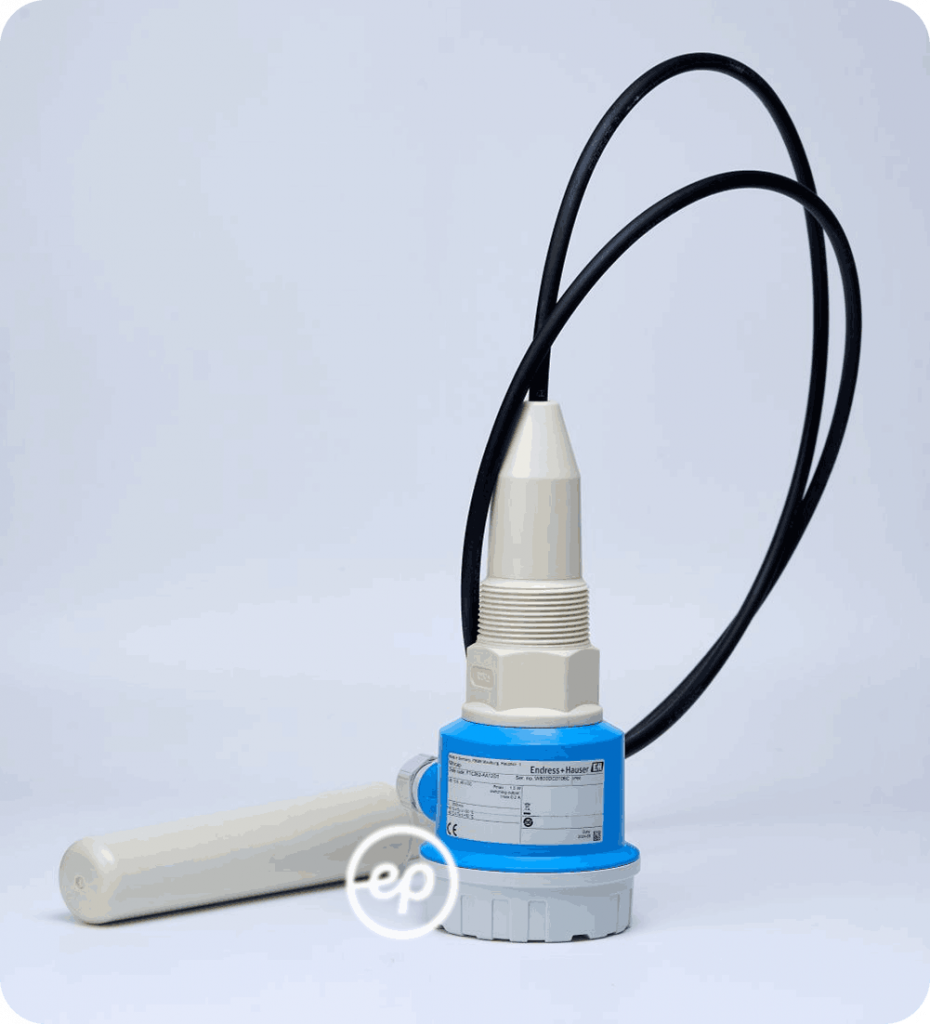

3. Ёмкостные уровнемеры
- Принцип работы: Фиксируют изменение электрической емкости между электродами при контакте с жидкостью или сыпучим материалом.
- Преимущества: Подходят для агрессивных и токсичных сред.
- Недостатки: Требуют калибровки под конкретную среду.
- Применение: Нефтехимия, пищевая промышленность.
4. Ультразвуковые уровнемеры
- Принцип работы: Излучают ультразвуковые волны и измеряют время их возврата после отражения от поверхности среды.
- Преимущества: Бесконтактный метод, подходит для агрессивных сред.
- Недостатки: Чувствительность к пене и пару.
- Применение: Водохранилища, открытые резервуары.
5. Радарные уровнемеры
- Принцип работы: Используют высокочастотные радиоволны для точного определения уровня.
- Преимущества: Высокая точность, работа в сложных условиях.
- Недостатки: Высокая стоимость.
- Применение: Нефтегазовая промышленность, крупные хранилища.
6. Оптические уровнемеры
- Принцип работы: Основаны на преломлении или отражении света при контакте с жидкостью.
- Преимущества: Быстрый отклик, компактность.
- Недостатки: Чувствительность к загрязнениям.
- Применение: Фармацевтика, лабораторные исследования.
Характеристики уровнемеров: на что обратить внимание при выборе?
При выборе уровнемера учитывают следующие параметры:
- Диапазон измерений (минимальный и максимальный уровень).
- Точность (погрешность в мм или %).
- Температурный диапазон (от -50°C до +200°C и выше).
- Давление (рабочее и максимально допустимое).
- Выходной сигнал (аналоговый 4-20 мА, цифровой RS-485, HART).
- Степень защиты (IP65, IP67, взрывозащита Ex).
Датчик уровня: особенности и применение
Датчики уровня – это компактные устройства, которые могут использоваться как часть уровнемера или автономно для сигнализации предельных уровней.
Виды датчиков уровня:
- Поплавковые – срабатывают при достижении определенного уровня.
- Вибрационные – используют вибрирующий элемент, чьи колебания меняются при контакте со средой.
- Оптические – работают на основе преломления света.
- Электродные – измеряют проводимость жидкости.
Характеристики датчиков уровня:
- Диапазон измерений
- Точность
- Выходной сигнал (аналоговый, дискретный)
- Материал корпуса (пластик, нержавеющая сталь, тефлон)
- Защита от взрыва (Ex-исполнение)
Заключение
Уровнемеры – незаменимые приборы для контроля уровня различных сред в промышленности. Выбор конкретной модели зависит от условий эксплуатации, типа измеряемого вещества и требуемой точности. Современные технологии позволяют использовать уровнемеры даже в самых сложных условиях, обеспечивая надежность и безопасность производственных процессов.
