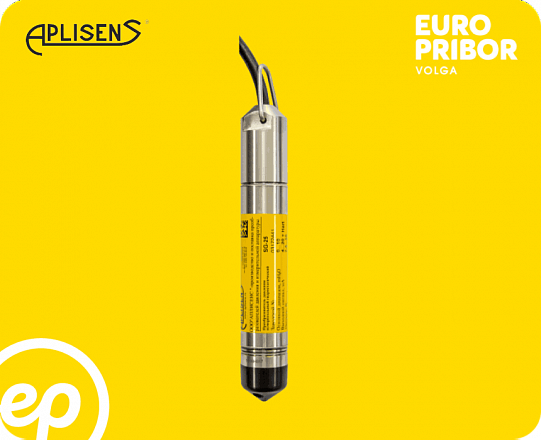

Преобразователь давления Aplisens SG 25 — Европрибор

SG-25 предназначен для измерения уровня жидкости посредством определения гидростатического давления столба жидкости. Он преобразует измеренное давление в стандартный аналоговый сигнал, что позволяет использовать его в различных системах автоматизации и контроля.

Основные технические характеристики

Диапазон измерений (ДИ): От 0…1 до 0…4 м вод. ст.; От 0…4 до 0…10 м вод. ст.; От 0…10 до 0…500 м вод. ст.

Допустимое статическое давление: Для ДИ от 0…1 до 0…4 м вод. ст.: ДИ × 40; Для ДИ от 0…4 до 0…10 м вод. ст.: ДИ × 25; Для ДИ от 0…10 до 0…500 м вод. ст.: ДИ × 10 (макс. 700 м вод. ст.)

Предел допускаемой приведённой погрешности: ±0,2% от ДИ; Дополнительная: ±0,005% от ДИ на В

Диапазон термокомпенсации: 0…+40 °C; -10…+70 °C

Материалы: Корпус: нержавеющая сталь 316L; Мембрана: нержавеющая сталь 316L

Выходной сигнал: Аналоговый токовый: 4…20 мА (двухпроводная схема); Аналоговый напряжения: 0…10 В (трёхпроводная схема)

Напряжение питания: Для 4…20 мА: 8…36 В постоянного тока; Для 0…10 В: 13…30 В постоянного тока

Степень защиты: IP68

Особенности конструкции

Измерение давления осуществляется на уровне разделительной мембраны погруженного преобразователя и соотносится с атмосферным давлением через капилляр, встроенный в кабель. Измерительным элементом является кремниевая структура, отделённая от измеряемой среды разделительной мембраной и заполненная специальной манометрической жидкостью. Электронная схема преобразователя защищает его от повреждений, вызванных электромагнитными помехами и грозовыми разрядами.

Монтаж и эксплуатация

Преобразователь может быть установлен на заданном уровне, свободно вися на кабеле или лежа на дне резервуара. При необходимости удлинения кабеля следует использовать стандартный кабель, обеспечивая защиту капилляра от попадания жидкости и загрязнений. Рекомендуется использовать специализированные зажимы для крепления кабеля и монтажные коробки с гидроизолирующей мембраной. При погружении на глубину более 100 м кабель должен быть прикреплён к стальному несущему тросу. Механическая очистка мембраны запрещена; для удаления загрязнений следует использовать методы растворения с последующей мягкой очисткой.

Применение

Преобразователь давления SG-25 подходит для применения в различных отраслях промышленности, включая водоснабжение, очистные сооружения и другие системы, требующие точного измерения уровня жидкости.
