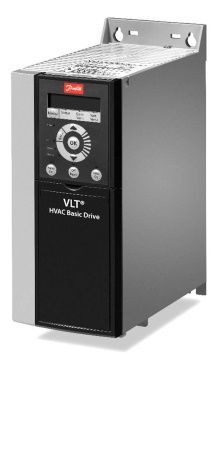

Преобразователь частоты VLT® HVAC Basic Drive FC101

Основные характеристики

Напряжение питания и диапазоны мощности	3 х 200-240 В: 0,25 - 11 кВт
	3 х 380-480 В: 0,37 - 90 кВт
	3 х 525-600 В: 2,2 – 90 кВт
Степень защиты корпуса	IP 20/21/54
Рабочая температура	от 0 до +50 °C
Перегрузка по току	110%
Встроенные сетевые протоколы	Modbus RTU, Metasys N2, FLN Apogee, BACnet MSTP
Фильтры ЭМС	C1, С2, С3

VLT® HVAC Basic Drive FC101 является преобразователем частоты общего применения, способным управлять двигателями мощностью до 90 кВт. Он отлично подходит для работы в промышленных установках и системах отопления, вентиляции и кондиционирования воздуха

Привод VLT® HVAC Basic Drive FC101 предназначен для простых систем управления вентиляторами и насосами, где привод устанавливается рядом с электродвигателем. Преобразователь частоты HVAC Basic Drive предоставляет простые функции управления и самые распространенные протоколы систем отопления, вентиляции и кондиционирования воздуха для интеграции в систему управления зданием.

Технические характеристики

Входное напряжение (L1,L2,L3)

• 3 х 200-240 В: 0,25 - 11 кВт, IP 20;
• 3 х 380-480 В: 0,37 - 90 кВт, IP 20/54;
• 3 х 525-600 В: 2,2 – 90 кВт, IP 20

Выходное напряжение (U, V, W):

• 0–100% от входного напряжения

Выходная частота

• 0–400 Гц (режим VVC+), 0–400 Гц (режим U/f)

Число коммутаций на выходе

• Без ограничений

Коды заказа и расшифровка Danfoss VLT HVAC Basic Drive FC 101 (3 фазы 380В)

Модификация IP20, без тормозного ключа с RFI-фильтром А1(Н4),А2(Н2) (для пром. зон), без панели управления, 3 фазы, 380-480В, c покрытием плат 3C3 (до 22 кВт - базовая)

Код заказа	Модель преобразователя частоты	Типовой код	Ток, А	Мощность, кВт	Размеры, ВхШхГ	Вес, кг	Корпус	IP	ЭМС	Способ монтажа	Цена, в евро (без НДС)
131L9861	Danfoss VLT HVAC Basic Drive FC 101 0,37 кВт	FC-101PK37T4E20H4XX CXXXSXXXXAXBXCXXXXDX	1,2	0,37	195x75x168	2,1	H1	IP20	A1	Настенный	310,55
131L9862	Danfoss VLT HVAC Basic Drive FC 101 0,75 кВт	FC-101PK75T4E20H4XXC XXXSXXXXAXBXCXXXXDX	2,2	0,75	195x75x168	2,1	H1	IP20	A1	Настенный	359,46
131L9863	Danfoss VLT HVAC Basic Drive FC 101 1,5 кВт	FC-101P1K5T4E20H4XXCXX XSXXXXAXBXCXXXXDX	3,7	1,5	195x75x168	2,1	H1	IP20	A1	Настенный	477,76
131L9864	Danfoss VLT HVAC Basic Drive FC 101 2,2 кВт	FC-101P2K2T4E20H4XXCXXX SXXXXAXBXCXXXXDX	5,3	2,2	227x90x190	3,4	H2	IP20	A1	Настенный	581,28
131L9865	Danfoss VLT HVAC Basic Drive FC 101 3 кВт	FC-101P3K0T4E20H4XXCXXXS XXXXAXBXCXXXXDX	7,2	3	227x90x190	3,4	H2	IP20	A1	Настенный	650,69
131L9866	Danfoss VLT HVAC Basic Drive FC 101 4 кВт	FC-101P4K0T4E20H4XXCXXXS XXXXAXBXCXXXXDX	9,1	4	227x90x190	3,4	H2	IP20	A1	Настенный	695,03
131L9867	Danfoss VLT HVAC Basic Drive FC 101 5,5 кВт	FC-101P5K5T4E20H4XXCXXXS XXXXAXBXCXXXXDX	12	5,5	255x100x206	4,5	H3	IP20	A1	Настенный	804,25
131L9868	Danfoss VLT HVAC Basic Drive FC 101 7,5 кВт	FC-101P7K5T4E20H4XXCXXXS XXXXAXBXCXXXXDX	15,5	7,5	255x100x206	4,5	H3	IP20	A1	Настенный	905,49
131L9869	Danfoss VLT HVAC Basic Drive FC 101 11 кВт	FC-101P11KT4E20H4XXCXXXSX XXXAXBXCXXXXDX	23	11	296x135x241	7,9	H4	IP20	A1	Настенный	1163,71
131L9870	Danfoss VLT HVAC Basic Drive FC 101 15 кВт	FC-101P15KT4E20H4XXCXXXSX XXXAXBXCXXXXDX	31	15	296x135x241	7,9	H4	IP20	A1	Настенный	1333,20
131L9871	Danfoss VLT HVAC Basic Drive FC 101 18,5кВт	FC-101P18KT4E20H4XXCXXX SXXXXAXBXCXXXXDX	37	18,5	334x150x255	9,5	H5	IP20	A1	Настенный	1682,44
131L9872	Danfoss VLT HVAC Basic Drive FC 101 22 кВт	FC-101P22KT4E20H4XXCXXX SXXXXAXBXCXXXXDX	42,5	22	334x150x255	9,5	H5	IP20	A1	Настенный	1974,77
131L9873	Danfoss VLT HVAC Basic Drive FC 101 30 кВт	FC-101P30KT4E20H2XXXXXXSXXXXAXBXCXXXXDX	61	30	518х239х242	24,5	H6	IP20	A1	Настенный	2324,46
131L9874	Danfoss VLT HVAC Basic Drive FC 101 30 кВт	FC-101P30KT4E20H2XXCXXX SXXXXAXBXCXXXXDX	61	30	518x239x242	24,5	H6	IP20	A1	Настенный	2476,27
131L9875	Danfoss VLT HVAC Basic Drive FC 101 30 кВт	FC-101P30KT4E20H2XXCXXX SXXXXAXBXCXXXXDX	61	30	518x239x242	24,5	H6	IP20	A1/B	Настенный	2584,56
131L9876	Danfoss VLT HVAC Basic Drive FC 101 30 кВт	FC-101P30KT4E20H2XXCXXX SXXXXAXBXCXXXXDX	61	30	518x239x242	24,5	H6	IP20	A1/B	Настенный	2732,27
131L9877	Danfoss VLT HVAC Basic Drive FC 101 30 кВт	FC-101P30KT4E20H2XXCXXX SXXXXAXBXCXXXXDX	61	30	518x239x242	24,5	H6	IP20	A1	Настенный	2302,13
131L9878	Danfoss VLT HVAC Basic Drive FC 101 30 кВт	FC-101P30KT4E20H2XXCXXX SXXXXAXBXCXXXXDX	61	30	518x239x242	24,5	H6	IP20	A1	Настенный	2490,55
131L9879	Danfoss VLT HVAC Basic Drive FC 101 30 кВт	FC-101P30KT4E20H2XXCXXX SXXXXAXBXCXXXXDX	61	30	518x239x242	24,5	H6	IP20	A1/B	Настенный	2558,13
131L9880	Danfoss VLT HVAC Basic Drive FC 101 30 кВт	FC-101P30KT4E20H2XXCXXX SXXXXAXBXCXXXXDX	61	30	518x239x242	24,5	H6	IP20	A1/B	Настенный	2746,55
131L9881	Danfoss VLT HVAC Basic Drive FC 101 37 кВт	FC-101P37KT4E20H2XXXXXX SXXXXAXBXCXXXXDX	73	37	518x239x242	24,5	H6	IP20	A1	Настенный	2862,06
131L9882	Danfoss VLT HVAC Basic Drive FC 101 37 кВт	FC-101P37KT4E20H2XXCXXX SXXXXAXBXCXXXXDX	73	37	518x239x242	24,5	H6	IP20	A1	Настенный	3005,41
131L9883	Danfoss VLT HVAC Basic Drive FC 101 37 кВт	FC-101P37KT4E20H3XXXXXX SXXXXAXBXCXXXXDX	73	37	518x239x242	24,5	H6	IP20	A1/B	Настенный	3134,72
131L9884	Danfoss VLT HVAC Basic Drive FC 101 37 кВт	FC-101P37KT4E20H3XXCXXX SXXXXAXBXCXXXXDX	73	37	518x239x242	24,5	H6	IP20	A1/B	Настенный	3273,78
131L9885	Danfoss VLT HVAC Basic Drive FC 101 37 кВт	FC-101P37KT4P20H2XXXXXX SXXXXAXBXCXXXXDX	73	37	518x239x242	24,5	H6	IP20	A1	Настенный	2835,08
131L9886	Danfoss VLT HVAC Basic Drive FC 101 37 кВт	FC-101P37KT4P20H2XXCXXX SXXXXAXBXCXXXXDX	73	37	518x239x242	24,5	H6	IP20	A1	Настенный	3023,5
131L9887	Danfoss VLT HVAC Basic Drive FC 101 37 кВт	FC-101P37KT4P20H3XXXX XXSXXXXAXBXCXXXXDX	73	37	518x239x242	24,5	H6	IP20	A1/B	Настенный	3103,45
131L9888	Danfoss VLT HVAC Basic Drive FC 101 37 кВт	FC-101P37KT4P20H3XXCX XXSXXXXAXBXCXXXXDX	73	37	518x239x242	24,5	H6	IP20	A1/B	Настенный	3291,87
131L9889	Danfoss VLT HVAC Basic Drive FC 101 45 кВт	FC-101P45KT4E20H2XXXXXX SXXXXAXBXCXXXXDX	90	45	550x313x335	36	H6	IP20	A1	Настенный	3515,69
131L9890	Danfoss VLT HVAC Basic Drive FC 101 45 кВт	FC-101P45KT4E20H2XXCXXX SXXXXAXBXCXXXXDX	90	45	550x313x335	36	H6	IP20	A1	Настенный	3648,74
131L9891	Danfoss VLT HVAC Basic Drive FC 101 45 кВт	FC-101P45KT4E20H3XXXXXX SXXXXAXBXCXXXXDX	90	45	550x313x335	36	H6	IP20	A1/B	Настенный	3843,48
131L9892	Danfoss VLT HVAC Basic Drive FC 101 45 кВт	FC-101P45KT4E20H3XXCXXX SXXXXAXBXCXXXXDX	90	45	550x313x335	36	H6	IP20	A1/B	Настенный	3971,37
131L9893	Danfoss VLT HVAC Basic Drive FC 101 45 кВт	FC-101P45KT4P20H2XXXXXX SXXXXAXBXCXXXXDX	90	45	550x313x335	36	H6	IP20	A1	Настенный	3478,41
131L9894	Danfoss VLT HVAC Basic Drive FC 101 45 кВт	FC-101P45KT4P20H2XXCXXX SXXXXAXBXCXXXXDX	90	45	550x313x335	36	H6	IP20	A1	Настенный	3666,83
131L9895	Danfoss VLT HVAC Basic Drive FC 101 45 кВт	FC-101P45KT4P20H3XXXXXX SXXXXAXBXCXXXXDX	90	45	550x313x335	36	H6	IP20	A1/B	Настенный	3801,04
131L9896	Danfoss VLT HVAC Basic Drive FC 101 45 кВт	FC-101P45KT4P20H3XXCXXX SXXXXAXBXCXXXXDX	90	45	550x313x335	36	H6	IP20	A1/B	Настенный	3989,46
131L9897	Danfoss VLT HVAC Basic Drive FC 101 55 кВт	FC-101P55KT4E20H2XXCXXXS XXXXAXBXCXXXXDX	106	55	550x313x335	36	H7	IP20	A1	Настенный	4225,41
131L9898	Danfoss VLT HVAC Basic Drive FC 101 55 кВт	FC-101P55KT4E20H2XXCXXXS XXXXAXBXCXXXXDX	106	55	550x313x335	36	H7	IP20	A1	Настенный	4347,29
131L9899	Danfoss VLT HVAC Basic Drive FC 101 55 кВт	FC-101P55KT4E20H2XXCXXXS XXXXAXBXCXXXXDX	106	55	550x313x335	36	H7	IP20	A1/B	Настенный	4673,09
131L9900	Danfoss VLT HVAC Basic Drive FC 101 55 кВт	FC-101P55KT4E20H2XXCXXXS XXXXAXBXCXXXXDX	106	55	550x313x335	36	H7	IP20	A1/B	Настенный	4787,92
131L9901	Danfoss VLT HVAC Basic Drive FC 101 55 кВт	FC-101P55KT4E20H2XXCXXXS XXXXAXBXCXXXXDX	106	55	550x313x335	36	H7	IP20	A1	Настенный	4176,96
131L9902	Danfoss VLT HVAC Basic Drive FC 101 55 кВт	FC-101P55KT4E20H2XXCXXXS XXXXAXBXCXXXXDX	106	55	550x313x335	36	H7	IP20	A1	Настенный	4365,38
131L9903	Danfoss VLT HVAC Basic Drive FC 101 55 кВт	FC-101P55KT4E20H2XXCXXXS XXXXAXBXCXXXXDX	106	55	550x313x335	36	H7	IP20	A1/B	Настенный	4671,59
131L9904	Danfoss VLT HVAC Basic Drive FC 101 55 кВт	FC-101P55KT4E20H2XXCXXXS XXXXAXBXCXXXXDX	106	55	550x313x335	36	H7	IP20	A1/B	Настенный	4806,01
131L9905	Danfoss VLT HVAC Basic Drive FC 101 75 кВт	FC-101P75KT4E20H2XXXXXXSXXXX AXBXCXXXXDX	147	75	550x313x335	36	H7	IP20	A1	Настенный	4809,41
131L9906	Danfoss VLT HVAC Basic Drive FC 101 75 кВт	FC-101P75KT4E20H2XXCXXXSXXXX AXBXCXXXXDX	147	75	550x313x335	36	H7	IP20	A1	Настенный	4922,09
131L9907	Danfoss VLT HVAC Basic Drive FC 101 75 кВт	FC-101P75KT4E20H3XXXXXXSXXXX AXBXCXXXXDX	147	75	550x313x335	36	H7	IP20	A1/B	Настенный	5407,94
131L9908	Danfoss VLT HVAC Basic Drive FC 101 75 кВт	FC-101P75KT4E20H3XXCXXXSXXXX AXBXCXXXXDX	147	75	550x313x335	36	H7	IP20	A1/B	Настенный	5511,19
131L9909	Danfoss VLT HVAC Basic Drive FC 101 75 кВт	FC-101P75KT4P20H2XXXXXXSXXXX AXBXCXXXXDX	147	75	550x313x335	36	H7	IP20	A1	Настенный	4751,76
131L9910	Danfoss VLT HVAC Basic Drive FC 101 75 кВт	FC-101P75KT4P20H2XXCXXXSXXXX AXBXCXXXXDX	147	75	550x313x335	36	H7	IP20	A1	Настенный	4940,18
131L9911	Danfoss VLT HVAC Basic Drive FC 101 75 кВт	FC-101P75KT4P20H3XXXXXXSXXXX AXBXCXXXXDX	147	75	550x313x335	36	H7	IP20	A1/B	Настенный	5340,86
131L9912	Danfoss VLT HVAC Basic Drive FC 101 75 кВт	FC-101P75KT4P20H3XXXXXXSXXXX AXBXCXXXXDX	147	75	550x313x335	36	H7	IP20	A1/B	Настенный	5529,28
131L9913	Danfoss VLT HVAC Basic Drive FC 101 90 кВт	FC-101P90KT4E20H2XXCXXXS XXXXAXBXCXXXXDX	177	90	660x375x335	51	H8	IP20	A1	Настенный	5669,97
131L9914	Danfoss VLT HVAC Basic Drive FC 101 90 кВт	FC-101P90KT4E20H2XXCXXXS XXXXAXBXCXXXXDX	177	90	660x375x335	51	H8	IP20	A1	Настенный	5893,79
131L9915	Danfoss VLT HVAC Basic Drive FC 101 90 кВт	FC-101P90KT4E20H2XXCXXXS XXXXAXBXCXXXXDX	177	90	660x375x335	51	H8	IP20	A1/B	Настенный	6346,81
131L9916	Danfoss VLT HVAC Basic Drive FC 101 90 кВт	FC-101P90KT4E20H2XXCXXXS XXXXAXBXCXXXXDX	177	90	660x375x335	51	H8	IP20	A1/B	Настенный	6559,97
131L9917	Danfoss VLT HVAC Basic Drive FC 101 90 кВт	FC-101P90KT4E20H2XXCXXXS XXXXAXBXCXXXXDX	177	90	660x375x335	51	H8	IP20	A1	Настенный	5598,77
131L9918	Danfoss VLT HVAC Basic Drive FC 101 90 кВт	FC-101P90KT4E20H2XXCXXXS XXXXAXBXCXXXXDX	177	90	660x375x335	51	H8	IP20	A1	Настенный	5911,88
131L9919	Danfoss VLT HVAC Basic Drive FC 101 90 кВт	FC-101P90KT4E20H2XXCXXXS XXXXAXBXCXXXXDX	177	90	660x375x335	51	H8	IP20	A1/B	Настенный	6264,95
131L9920	Danfoss VLT HVAC Basic Drive FC 101 90 кВт	FC-101P90KT4E20H2XXCXXXS XXXXAXBXCXXXXDX	177	90	660x375x335	51	H8	IP20	A1/B	Настенный	6578,06

Модификация IP54 с задней плитой, без тормозного ключа с RFI-фильтром класса А2 (для пром зон),с панелью управления, 3 фазы, 380-480В, без  покрытия плат

Код заказа	Модель преобразователя частоты	Типовой код	Ток, А	Мощность, кВт	Размеры, ВхШхГ	Вес, кг	Корпус	IP	ЭМС	Способ монтажа	Цена, в евро (без НДС)
131N0199	Danfoss VLT HVAC Basic Drive FC 101 22 кВт	FC-101P22KT4P5AH2XAXXXX SXXXXAXBXCXXXXDX	42,5	22	650x242x260	27	I6	IP54	A2	Настенный	2281,8
131N0203	Danfoss VLT HVAC Basic Drive FC 101 30 кВт	FC-101P30KT4P5AH2XAXXXX SXXXXAXBXCXXXXDX	61	30	650x242x260	27	I6	IP54	A2	Настенный	2466,78
131N0207	Danfoss VLT HVAC Basic Drive FC 101 37 кВт	FC-101P37KT4P5AH2XAXXXX SXXXXAXBXCXXXXDX	73	37	650x242x260	27	I6	IP54	A2	Настенный	3007,34
131N0211	Danfoss VLT HVAC Basic Drive FC 101 45 кВт	FC-101P45KT4P5AH2XAXXXX SXXXXAXBXCXXXXDX	90	45	680х308х310	45	I7	IP54	A2	Настенный	3630,7
131N0215	Danfoss VLT HVAC Basic Drive FC 101 55 кВт	FC-101P55KT4P5AH2XAXXXX SXXXXAXBXCXXXXDX	106	55	680х308х310	45	I7	IP54	A2	Настенный	4349,22
131N0219	Danfoss VLT HVAC Basic Drive FC 101 75 кВт	FC-101P75KT4P5AH2XAXXXX SXXXXAXBXCXXXXDX	147	75	770х370х310	65	I8	IP54	A2	Настенный	4938,29
131N0223	Danfoss VLT HVAC Basic Drive FC 101 90 кВт	FC-101P90KT4P5AH2XAXXXX SXXXXAXBXCXXXXDX	177	90	770х370х310	65	I8	IP54	A2	Настенный	5810

Базовая модификация IP20, без тормозного ключа с RFI-фильтром класса А1/B (для жил зон), без панели управления, 3 фазы, 380-480В, без покрытия плат

Код заказа	Модель преобразователя частоты	Типовой код	Ток, А	Мощность, кВт	Размеры, ВхШхГ	Вес, кг	Корпус	IP	ЭМС	Способ монтажа	Цена, в евро (без НДС)
131L9875	Danfoss VLT HVAC Basic Drive FC 101 30 кВт	FC-101P30KT4E20H3XXXXXX SXXXXAXBXCXXXXDX	61	30	518x239x242	24,5	I4	IP54	A2	Настенный	2543,85
131L9883	Danfoss VLT HVAC Basic Drive FC 101 37 кВт	FC-101P37KT4E20H3XXXXXX SXXXXAXBXCXXXXDX	73	37	518x239x242	24,5	I4	IP54	A2	Настенный	3085,36
131L9891	Danfoss VLT HVAC Basic Drive FC 101 45 кВт	FC-101P45KT4E20H3XXXXXX SXXXXAXBXCXXXXDX	90	45	518x239x242	24,5	I4	IP54	A2	Настенный	3782,95
131L9899	Danfoss VLT HVAC Basic Drive FC 101 55 кВт	FC-101P55KT4E20H3XXXXXX SXXXXAXBXCXXXXDX	106	55	550x313x335	36	I6	IP54	A2	Настенный	4599,5
131L9907	Danfoss VLT HVAC Basic Drive FC 101 75 кВт	FC-101P75KT4E20H3XXXXXX SXXXXAXBXCXXXXDX	147	75	550x313x335	36	I6	IP54	A2	Настенный	5322,77
131L9915	Danfoss VLT HVAC Basic Drive FC 101 90 кВт	FC-101P90KT4E20H3XXXXXX SXXXXAXBXCXXXXDX	177	90	660x375x335	51	I6	IP54	A2	Настенный	6246,86

Модификация IP20, без тормозного ключа с RFI-фильтром класса А1/B (для жил зон), без панели управления, 3 фазы, 380-480В, с покрытием плат 3C3

Код заказа	Модель преобразователя частоты	Типовой код	Ток, А	Мощность, кВт	Размеры, ВхШхГ	Вес, кг	Корпус	IP	ЭМС	Способ монтажа	Цена, в евро (без НДС)
131L9876	Danfoss VLT HVAC Basic Drive FC 101 30 кВт	FC-101P30KT4E20H3XXCXXXSXXXXAXBXCXXXXDX	61	30							По запросу
131L9884	Danfoss VLT HVAC Basic Drive FC 101 37 кВт	FC-101P37KT4E20H3XXCXXXSXXXXAXBXCXXXXDX	73	37							По запросу
131L9892	Danfoss VLT HVAC Basic Drive FC 101 45 кВт	FC-101P45KT4E20H3XXCXXXSXXXXAXBXCXXXXDX	90	45							По запросу
131L9900	Danfoss VLT HVAC Basic Drive FC 101 55 кВт	FC-101P55KT4E20H3XXCXXXSXXXXAXBXCXXXXDX	106	55							По запросу
131L9908	Danfoss VLT HVAC Basic Drive FC 101 75 кВт	FC-101P75KT4E20H3XXCXXXSXXXXAXBXCXXXXDX	147	75							По запросу
131L9916	Danfoss VLT HVAC Basic Drive FC 101 90 кВт	FC-101P90KT4E20H3XXCXXXSXXXXAXBXCXXXXDX	177	90							По запросу

Модификация IP20/шасси с задней плитой, без тормозного ключа с RFI-фильтром класса А1/B (для жил зон), без панели управления, 3 фазы, 380-480В, с покрытием плат 3C3

Код заказа	Модель преобразователя частоты	Типовой код	Ток, А	Мощность, кВт	Размеры, ВхШхГ	Вес, кг	Корпус	IP	ЭМС	Способ монтажа	Цена, в евро (без НДС)
131L9880	Danfoss VLT HVAC Basic Drive FC 101 30 кВт	FC-101P30KT4P20H3XXCXXXSXXXXAXBXCXXXXDX	61	30							По запросу
131L9888	Danfoss VLT HVAC Basic Drive FC 101 37 кВт	FC-101P37KT4P20H3XXCXXXSXXXXAXBXCXXXXDX	73	37							По запросу
131L9896	Danfoss VLT HVAC Basic Drive FC 101 45 кВт	FC-101P45KT4P20H3XXCXXXSXXXXAXBXCXXXXDX	90	45							По запросу
131L9904	Danfoss VLT HVAC Basic Drive FC 101 55 кВт	FC-101P55KT4P20H3XXCXXXSXXXXAXBXCXXXXDX	106	55							По запросу
131L9912	Danfoss VLT HVAC Basic Drive FC 101 75 кВт	FC-101P75KT4P20H3XXCXXXSXXXXAXBXCXXXXDX	147	75							По запросу
131L9920	Danfoss VLT HVAC Basic Drive FC 101 90 кВт	FC-101P90KT4P20H3XXCXXXSXXXXAXBXCXXXXDX	177	90							По запросу

Модификация IP20/шасси с задней плитой, без тормозного ключа с RFI-фильтром класса А1/B (для жил зон), без панели управления, 3 фазы, 380-480В, без покрытия плат

Код заказа	Модель преобразователя частоты	Типовой код	Ток, А	Мощность, кВт	Размеры, ВхШхГ	Вес, кг	Корпус	IP	ЭМС	Способ монтажа	Цена, в евро (без НДС)
131L9879	Danfoss VLT HVAC Basic Drive FC 101 30 кВт	FC-101P30KT4P20H3XXXXXXSXXXXAXBXCXXXXDX	61	30							По запросу
131L9887	Danfoss VLT HVAC Basic Drive FC 101 37 кВт	FC-101P37KT4P20H3XXXXXXSXXXXAXBXCXXXXDX	73	37							По запросу
131L9895	Danfoss VLT HVAC Basic Drive FC 101 45 кВт	FC-101P45KT4P20H3XXXXXXSXXXXAXBXCXXXXDX	90	45							По запросу
131L9903	Danfoss VLT HVAC Basic Drive FC 101 55 кВт	FC-101P55KT4P20H3XXXXXXSXXXXAXBXCXXXXDX	106	55							По запросу
131L9911	Danfoss VLT HVAC Basic Drive FC 101 75 кВт	FC-101P75KT4P20H3XXXXXXSXXXXAXBXCXXXXDX	147	75							По запросу
131L9919	Danfoss VLT HVAC Basic Drive FC 101 90 кВт	FC-101P90KT4P20H3XXXXXXSXXXXAXBXCXXXXDX	177	90							По запросу

Модификация IP54, без тормозного ключа с RFI-фильтром класса А2 (для пром. зон), панель управления встроена, 3 фазы, 380-480В, c покрытием плат 3C3 до 22 кВт

Код заказа	Модель преобразователя частоты	Типовой код	Ток, А	Мощность, кВт	Размеры, ВхШхГ	Вес, кг	Корпус	IP	ЭМС	Способ монтажа	Цена, в евро (без НДС)
131N0177	Danfoss VLT HVAC Basic Drive FC 101 0,75 кВт	FC-101PK75T4E5AH2XAXXXX SXXXXAXBXCXXXXDX	2,2	0,75	332x115x225	5,3	I2	IP54	A2	Настенный	466,40
131N0179	Danfoss VLT HVAC Basic Drive FC 101 1,5 кВт	FC-101P1K5T4E5AH2XAXXXX SXXXXAXBXCXXXXDX	3,7	1,5	332x115x225	5,3	I2	IP54	A2	Настенный	579,01
131N0181	Danfoss VLT HVAC Basic Drive FC 101 2,2 кВт	FC-101P2K2T4E5AH2XAXXXX SXXXXAXBXCXXXXDX	5,3	2,2	332x115x225	5,3	I2	IP54	A2	Настенный	704,13
131N0183	Danfoss VLT HVAC Basic Drive FC 101 3 кВт	FC-101P3K0T4E5AH2XAXXXX SXXXXAXBXCXXXXDX	7,2	3	332x115x225	5,3	I2	IP54	A2	Настенный	770,13
131N0185	Danfoss VLT HVAC Basic Drive FC 101 4 кВт	FC-101P4K0T4E5AH2XAXXXX SXXXXAXBXCXXXXDX	9,1	4	332x115x225	5,3	I2	IP54	A2	Настенный	812,20
131N0187	Danfoss VLT HVAC Basic Drive FC 101 5,5 кВт	FC-101P5K5T4E5AH2XAXXXX SXXXXAXBXCXXXXDX	12	5,5	368x135x237	7,2	I3	IP54	A2	Настенный	911,19
131N0189	Danfoss VLT HVAC Basic Drive FC 101 7,5 кВт	FC-101P7K5T4E5AH2XAXXXX SXXXXAXBXCXXXXDX	15,5	7,5	368x135x237	7,2	I3	IP54	A2	Настенный	1032,90
131N0191	Danfoss VLT HVAC Basic Drive FC 101 11 кВт	FC-101P11KT4E5AH2XAXXXX SXXXXAXBXCXXXXDX	23	11	476x180x290	13,8	I4	IP54	A2	Настенный	1387,80
131N0193	Danfoss VLT HVAC Basic Drive FC 101 15 кВт	FC-101P15KT4E5AH2XAXXXX SXXXXAXBXCXXXXDX	31	15	476x180x290	13,8	I4	IP54	A2	Настенный	1547,07
131N0195	Danfoss VLT HVAC Basic Drive FC 101 18,5кВт	FC-101P18KT4E5AH2XAXXXX SXXXXAXBXCXXXXDX	37	18,5	476x180x290	13,8	I4	IP54	A2	Настенный	2047,59
131N0197	Danfoss VLT HVAC Basic Drive FC 101 22 кВт	FC-101P22KT4E5AH2XAXXXX SXXXXAXBXCXXXXDX	42,5	22	650x242x260	27	I6	IP54	A2	Настенный	2297,83
131N0201	Danfoss VLT HVAC Basic Drive FC 101 30 кВт	FC-101P30KT4E5AH2XAXXXX SXXXXAXBXCXXXXDX	61	30	650x242x260	27	I6	IP54	A2	Настенный	2484,97
131N0205	Danfoss VLT HVAC Basic Drive FC 101 37 кВт	FC-101P37KT4E5AH2XAXXXX SXXXXAXBXCXXXXDX	73	37	650x242x260	27	I6	IP54	A2	Настенный	3039,00
131N0209	Danfoss VLT HVAC Basic Drive FC 101 45 кВт	FC-101P45KT4E5AH2XAXXXX SXXXXAXBXCXXXXDX	90	45	680x308x310	45	I7	IP54	A2	Настенный	3666,54
131N0213	Danfoss VLT HVAC Basic Drive FC 101 55 кВт	FC-101P55KT4E5AH2XAXXXX SXXXXAXBXCXXXXDX	106	55	680x308x310	45	I7	IP54	A2	Настенный	4396,56
131N0217	Danfoss VLT HVAC Basic Drive FC 101 75 кВт	FC-101P75KT4E5AH2XAXXXX SXXXXAXBXCXXXXDX	147	75	770x370x310	65	I8	IP54	A2	Настенный	4995,06
131N0221	Danfoss VLT HVAC Basic Drive FC 101 90 кВт	FC-101P90KT4E5AH2XAXXXX SXXXXAXBXCXXXXDX	177	90	770x370x310	65	I8	IP54	A2	Настенный	5880,76

Модификация IP54, без тормозного ключа с RFI-фильтром класса А1/B (для жил. зон), панель управления встроена, 3 фазы, 380-480В, c покрытием плат 3C3 до 22 кВт

Код заказа	Модель преобразователя частоты	Типовой код	Ток, А	Мощность, кВт	Размеры, ВхШхГ	Вес, кг	Корпус	IP	ЭМС	Способ монтажа	Цена, в евро (без НДС)
131N0178	Danfoss VLT HVAC Basic Drive FC 101 0,75 кВт	FC-101PK75T4E5AH3XAXXXX SXXXXAXBXCXXXXDX	2,2	0,75	332x115x225	5,3	I2	IP54	A1/B	Настенный	515,30
131N0180	Danfoss VLT HVAC Basic Drive FC 101 1,5 кВт	FC-101P1K5T4E5AH3XAXXXX SXXXXAXBXCXXXXDX	3,7	1,5	332x115x225	5,3	I2	IP54	A1/B	Настенный	637,03
131N0182	Danfoss VLT HVAC Basic Drive FC 101 2,2 кВт	FC-101P2K2T4E5AH3XAXXXX SXXXXAXBXCXXXXDX	5,3	2,2	332x115x225	5,3	I2	IP54	A1/B	Настенный	775,79
131N0184	Danfoss VLT HVAC Basic Drive FC 101 3 кВт	FC-101P3K0T4E5AH3XAXXXX SXXXXAXBXCXXXXDX	7,2	3	332x115x225	5,3	I2	IP54	A1/B	Настенный	852,03
131N0186	Danfoss VLT HVAC Basic Drive FC 101 4 кВт	FC-101P4K0T4E5AH3XAXXXX SXXXXAXBXCXXXXDX	9,1	4	332x115x225	5,3	I2	IP54	A1/B	Настенный	900,92
131N0188	Danfoss VLT HVAC Basic Drive FC 101 5,5 кВт	FC-101P5K5T4E5AH3XAXXXX SXXXXAXBXCXXXXDX	12	5,5	368x135x237	7,2	I3	IP54	A1/B	Настенный	1016,99
131N0190	Danfoss VLT HVAC Basic Drive FC 101 7,5 кВт	FC-101P7K5T4E5AH3XAXXXX SXXXXAXBXCXXXXDX	15,5	7,5	368x135x237	7,2	I3	IP54	A1/B	Настенный	1155,75
131N0192	Danfoss VLT HVAC Basic Drive FC 101 11 кВт	FC-101P11KT4E5AH3XAXXXX SXXXXAXBXCXXXXDX	23	11	476x180x290	13,8	I4	IP54	A1/B	Настенный	1564,13
131N0194	Danfoss VLT HVAC Basic Drive FC 101 15 кВт	FC-101P15KT4E5AH3XAXXXX SXXXXAXBXCXXXXDX	31	15	476x180x290	13,8	I4	IP54	A1/B	Настенный	1731,36
131N0196	Danfoss VLT HVAC Basic Drive FC 101 18,5кВт	FC-101P18KT4E5AH3XAXXXX SXXXXAXBXCXXXXDX	37	18,5	476x180x290	13,8	I4	IP54	A1/B	Настенный	2271,70
131N0198	Danfoss VLT HVAC Basic Drive FC 101 22 кВт	FC-101P22KT4E5AH3XAXXXX SXXXXAXBXCXXXXDX	42,5	22	650x242x260	27	I6	IP54	A1/B	Настенный	2556,06
131N0202	Danfoss VLT HVAC Basic Drive FC 101 30 кВт	FC-101P30KT4E5AH3XAXXXX SXXXXAXBXCXXXXDX	61	30	650x242x260	27	I6	IP54	A1/B	Настенный	2745,07
131N0206	Danfoss VLT HVAC Basic Drive FC 101 37 кВт	FC-101P37KT4E5AH3XAXXXX SXXXXAXBXCXXXXDX	73	37	650x242x260	27	I6	IP54	A1/B	Настенный	3311,66
131N0210	Danfoss VLT HVAC Basic Drive FC 101 45 кВт	FC-101P45KT4E5AH3XAXXXX SXXXXAXBXCXXXXDX	90	45	680x308x310	45	I7	IP54	A1/B	Настенный	3994,33
131N0214	Danfoss VLT HVAC Basic Drive FC 101 55 кВт	FC-101P55KT4E5AH3XAXXXX SXXXXAXBXCXXXXDX	106	55	680x308x310	45	I7	IP54	A1/B	Настенный	4844,24
131N0218	Danfoss VLT HVAC Basic Drive FC 101 75 кВт	FC-101P75KT4E5AH3XAXXXX SXXXXAXBXCXXXXDX	147	75	770x370x335	65	I8	IP54	A1/B	Настенный	5593,59
131N0222	Danfoss VLT HVAC Basic Drive FC 101 90 кВт	FC-101P90KT4E5AH3XAXXXX SXXXXAXBXCXXXXDX	177	90	770x370x335	65	I8	IP54	A1/B	Настенный	6557,60

Модификация IP54 с задней плитой, без тормозного ключа с RFI-фильтром класса А1/B (для жил. зон), панель управления встроена, 3 фазы, 380-480В, без покрытия плат

Код заказа	Модель преобразователя частоты	Типовой код	Ток, А	Мощность, кВт	Размеры, ВхШхГ	Вес, кг	Корпус	IP	ЭМС	Способ монтажа	Цена, в евро (без НДС)
131N0200	Danfoss VLT HVAC Basic Drive FC 101 22 кВт	FC-101P22KT4P5AH3XAXXXXSXXXXAXBXCXXXXDX	42,5	22							По запросу
131N0204	Danfoss VLT HVAC Basic Drive FC 101 30 кВт	FC-101P30KT4P5AH3XAXXXXSXXXXAXBXCXXXXDX	61	30							По запросу
131N0208	Danfoss VLT HVAC Basic Drive FC 101 37 кВт	FC-101P37KT4P5AH3XAXXXXSXXXXAXBXCXXXXDX	73	37							По запросу
131N0212	Danfoss VLT HVAC Basic Drive FC 101 45 кВт	FC-101P45KT4P5AH3XAXXXXSXXXXAXBXCXXXXDX	90	45							По запросу
131N0216	Danfoss VLT HVAC Basic Drive FC 101 55 кВт	FC-101P55KT4P5AH3XAXXXXSXXXXAXBXCXXXXDX	106	55							По запросу
131N0220	Danfoss VLT HVAC Basic Drive FC 101 75 кВт	FC-101P75KT4P5AH3XAXXXXSXXXXAXBXCXXXXDX	147	75							По запросу
131N0224	Danfoss VLT HVAC Basic Drive FC 101 90 кВт	FC-101P90KT4P5AH3XAXXXXSXXXXAXBXCXXXXDX	177	90							По запросу

Опции для Danfoss HVAC Basic Drive VLT FC-101

Описание	Код заказа	Цена
Цифровая панель оператора	132B0200	62,72
Монтажный набор для выноса панели оператора на шкаф IP55 включая кабель 3м	132B0201	26,88
Развязывающая пластина для типоразмеров H1,H2	132B0202	12,32
Развязывающая плита для типоразмера H3	132B0204	12,32
Развязывающая пластина для типоразмеров H4, H5	132B0205	12,32
Развязывающая пластина для типоразмера H6	132B0207	14,56
Развязывающая плита для типоразмера H6, большого размера	132B0242	21,28
Развязывающая пластина для типоразмера H7	132B0208	25,76
Развязывающая пластина для типоразмера H7, большого размера	132B0243	30,24
Развязывающая пластина для типоразмера H8	132B0209	30,24
Монтажный набор для повышения уровня защиты до IP21 для корпуса H1	132B0212	16,8
Монтажный набор для повышения уровня защиты до IP21 для корпуса H2	132B0213	17,92
Монтажный набор для повышения уровня защиты до IP21 для корпуса H3	132B0214	19,04
Монтажный набор для повышения уровня защиты до IP21 для корпуса H4	132B0215	19,04
Монтажный набор для повышения уровня защиты до IP21 для корпуса H5	132B0216	20,16
Монтажный набор для повышения уровня защиты до Nema Type 1 для корпуса H1	132B0222	12,32
Монтажный набор для повышения уровня защиты до Nema Type 1 для корпуса H2	132B0223	13,44
Монтажный набор для повышения уровня защиты до Nema Type 1 для корпуса H3	132B0224	14,56
Монтажный набор для повышения уровня защиты до Nema Type 1 для корпуса H4	132B0225	14,56
Монтажный набор для повышения уровня защиты до Nema Type 1 для корпуса H5	132B0226	15,68
Монтажный набор для повышения уровня защиты до IP21/Nema Type 1 для корпуса H6	132B0217	117,6
Монтажный набор для повышения уровня защиты до IP21/Nema Type 1 для корпуса H7	132B0218	181,44
Монтажный набор для повышения уровня защиты до IP21/Nema Type 1 для корпуса H8	132B0219	196
Монтажный набор для повышения уровня защиты до IP21/Nema Type 1 для корпуса H9	132B0220	100,8
Монтажный набор для повышения уровня защиты до IP21/Nema Type 1 для корпуса H10	132B0221	135,52
Внешний фильтр ЭМС класса A1/B1 для мощности 0,37-2,2 кВт	132B0244	176,96
Внешний фильтр ЭМС класса A1/B1 для мощности 3-7,5 кВт	132B0245	135,52
Внешний фильтр ЭМС класса A1/B1 для мощности 11-15 кВт	132B0246	176,96
Внешний фильтр ЭМС класса A1/B1 для мощности 18,5-22 кВт	132B0247	205,41

Преимущества

Насосные функции

Режим сна. Привод распознает ситуации низкого расхода или его полного отсутствия. Привод обеспечивает когда это необходимо повышение давления, и в случае отсутствия нагрузки останавливается для экономии электроэнергии.

Специальные вентиляторные функции

Пожарный режим предотвращает останов привода в целях самозащиты. Преобразователь частоты сертифицирован и имеет пожарный сертификат РФ

Мониторинг резонанса. Режим для настройки пропуска резонансных частот

Поддержание подпора воздуха на лестничных площадках

Мониторинг состояния приводных ремней

Функция запуска на лету. Данная функция позволяет предотвратить резкие запуски и износ оборудования.

Печатные платы с покрытием

Все печатные платы, с размещенными на них элементами, покрываются защитным компаундом. До 22 кВт покрытие стандартно, от 22 до 90 кВт покрытие плат опционально

Минимальное проникновение пыли

VLT® HVAC Basic Drive FC101 спроектирован так, что принудительная вентиляция не воздействует непосредственно на электронные компоненты, что исключает возможность их загрязнения.

Встроенный фильтр радиопомех

Радио помехи от кабеля двигателя ограничиваются встроенным фильтром ЭМС класса А2. При использовании экранированного кабеля длиной до 15 метров соблюдаются нормы ЕС.

Встроенный фильтр гармоник

Встроенный дроссель на звене постоянного тока обеспечивает низкую гармоническую нагрузку на сеть и увеличивает срок службы преобразователя частоты.

Автоматическая адаптация двигателя

Режим определения параметров двигателя без вращения его вала.

Автоматическая оптимизация энергопотребления

Эта функция дополнительно экономит от 5 до 15% электроэнергии и является стандартной для частотного преобразователя HVAC Basic Drive.

Применение

Преобразователь частоты FC101 отлично подходит для работы в промышленных установках и системах отопления, вентиляции и кондиционирования воздуха

Привод VLT® HVAC Basic Drive FC101 предназначен для простых систем управления вентиляторами и насосами, где привод устанавливается рядом с электродвигателем
