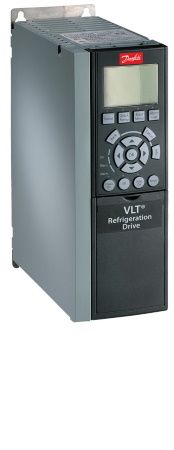

Преобразователь частоты Danfoss VLT Refrigeration Drive FC 103

Диапазон мощностей

• 3 x 200 – 240 В........ 1.1 – 45 кВт
• 3 x 380 – 480 В.........1.1 – 315 кВт
• 3 x 525 – 600 В ....... 1.1 – 90 кВт
• С перегрузкой по току в 110%
• Спроектирован для работы в тяжелых условиях эксплуатации

Классы защиты

• IP 20 (NEMA 1)...... 1.1 – 90 кВт
• IP 21 (NEMA 1).......1.1 – 315 кВт
• IP 54 (NEMA 12) .....110 – 315 кВт
• IP 55 (NEMA 12)..... 1.1 – 90 кВт
• IP 66 (NEMA 4X)..... 1.1 – 90 кВт

Максимальная температура окружающей среды

50˚ C без снижения номинальных характеристик.

Защитное покрытие печатных плат

Покрытие печатных плат увеличивает срок службы привода. По умолчанию преобразователь частоты FC103 имеет покрытие плат класса 3C2 (EN 60721-3-3). Опционально доступно усиленное исполнение защиты класса 3C3.

Контроль температуры нагнетания

Данная функция защищает от поломки компрессор

Каскадный контроллер

Управление до трех компрессоров без внешнего ПЛК.

Контроллер нейтральной зоны

Совершенная настройка системы

Функция термостата/прессостата.

Позволяет управлять пуском/остановом компрессора, по параметрам давления/температуры.

Насосные функции

Защита от сухого хода и контроль конца кривой насоса

Привод постоянно отслеживает состояние насоса (поломки или утечки) и тем самым увеличивает его срок службы.

Компенсация потока

Устраняет негативные эффекты, которые могут возникнуть в случае близкого размещения датчика давления к насосу или вентилятору.

Специальные функции: Функция автоматической оптимизации энергопотребления (AEO)

Данная функция позволяет дополнительно экономить 5-10% электроэнергии.

Сетевые протоколы

Интерфейсы ADAP-KOOL, Modbus RTU позволяют интегрировать привод в систему управления зданием.

Режим «Сон»

Привод фиксирует момент когда нагрузка ниже определенного уровня и выключает двигатель. Нагрузкой может выступать поток воздуха или давление воды.

Режим день/ночь

Настройка различных режимов работы днем и ночью. Данная фунция снижает износ оборудования и позволяет экономить электроэнергию

Соответствие требованиям ЭМС. Встроенный дроссель на звене постоянного тока

Встроенный дроссель защищает от гармонических искажений и соответствует требованиям EN 61000-3-12.

Встроенный фильтр ЭМС

Отпадает необходимость во внешнем фильтре. Выбранный тип фильтра будет интегрирован в преобразователь частоты.

Компрессорные функции. Оптимизация давления всасывания

Привод поддерживает характерстику ADAP-KOOL «Оптимизация давления всасывания», которая осуществляет автоматическую адаптацию необходимого давления всасывания исходя из нагрузки системы.

Включение/отключение впрыска

Улучшение процессов охлаждения

Преобразование давления в расход

Привод преобразует сигнал от датчика давления в значение расхода.

Вентиляторные функции

Контроль обрыва ремня

При обнаружении обрыва ремня автоматически выключается двигатель

Параллельное управление электродвигателями

Использует один привод для управления несколькими двигателями.

Опции:

Различные дополнительные принадлежности для преобразователя частоты VLTR Refrigeration FC 103, устанавливаемые и проходящие испытание на заводе или поставляющиеся в виде дополнительного оборудования полностью готовые к работе и устанавливаемые в ходе модернизации.

Входы/выходы общего назначения (MCB 101)

3 цифровых входа, 2 цифровых выхода,

1 аналоговый выход по току,

2 аналоговых входа по напряжению

Релейные выходы (MCB 105)

3 релейных выхода

Аналоговые входы/выходы (MCB 109)

3 входа для термодатчиков

Pt1000/Ni1000, 3 аналоговых выхода по напряжению

Буфер для часов реального времени

Внешнее питание 24 В пост. тока (MCB 107)

Возможно подключение внешнего источника питания 24 В пост. тока для питания плат управления и дополнительных плат.

Фильтры:

Усовершенствованные фильтры гармоник

При критичности уровня гармонических искажений

Фильтры dU/dt

При особых требованиях к защитной изоляции двигателя

Фильтры синусоидальных колебаний (LC-фильтры)

Для помехоустойчивой работы двигателя или при особых требованиях к защитной изоляции двигателя
