Основные характеристики | Напряжение питания и диапазоны мощности | 1 x 200–240 В ... 1,1–22 кВт | | | 3 x 200–240 В ... 0,25–45 кВт | | | 3 x 380–480 В ... 0,37 кВт – 1 МВт | | | 3 x 525–600 В ... 0,75–90 кВт | | | 3 x 525–690 В ... 1,1 кВт – 1,4 МВт | | Степень защиты корпуса | IP00/20/21/54/55/66 | | Рабочая температура | от -25 до +50 °C | | Перегрузка по току | 110% | | Встроенные сетевые протоколы | Modbus RTU | | Фильтры ЭМС | С2, С3 |

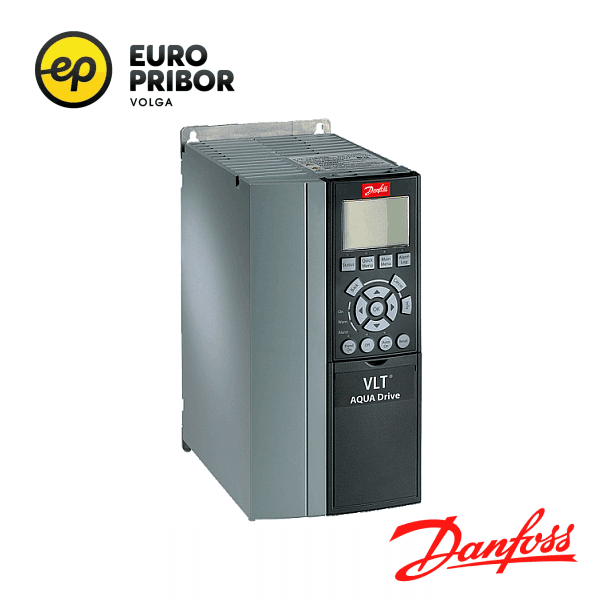

Преобразователь частоты Danfoss VLT AQUA Drive предназначен для применений, связанных с водоснабжением и водоотведением. Обладая широким рядом стандартных и опциональных возможностей частотный преобразователь VLT® AQUA Drive позволяет снизить общие затраты при эксплуатации систем водоснабжения и водоотвода. Технические характеристики: - 3 х 200-240 В: 0,25 - 45 кВт, IP 20/21/55/66
- 3 х 380-480 В: 0,37 - 90 кВт, IP 20/21/55/66
- 3 х 380-480 В: 110 - 1000 кВт, IP 00/21/54
- 3 х 525-690 В: 11 - 90 кВт, IP 20/21/55/66
- 3 х 525-690 В: 110 - 1400 кВт, IP 00/21/54
Напряжение и мощность: | | Выходные данные (U, V, W) Выходное напряжение 0-100% напряжения питания
Отключение на стороне выхода Неограниченно
Время разгона (останова) 1-3600 с
Выходная частота 0-132 Гц
Опции панели управления
Панель местного управления LCP –
графическая или числовая,
комплект для удаленного монтажа
I/O options
Дополнительные универсальные
вводы-выводы (MCB 101),
дополнительные реле (MCB 105),
расширенный каскадный контроллер (MCO-101),
продвинутый каскадный
контроллер (MCO-102), дополнительные
аналоговые вводы-выводы
и питающий элемент для часов (MCB-109). | Цифровые входы (DI)
Программируемые цифровые входы 6*
Логика NPN, PNP
Уровень напряжения 0-24 В
Вход термистора 1
Аналоговые входы (AI)
Общее число 2
Режим Ток или напряжение
Уровень напряжения 0 – 10 В (масштабир.)
Уровень тока 0/4 – 20 мА (масштабир.)
Цифровые входы
Количество входов: 4
Тип логики: PNP или NPN
Уровень напряжения: 0–24В
Прочие опции
Набор IP21/NEMA1, адаптер
Profibus с разъемом Sub-D,
развязывающая плата
для сетевых кабелей, кабель USB для подключения к ПК. | Прикладные опции
Плата подключения внешнего источника
питания +24 В (MCB-107)
Фильтры
Фильтр гармоник (AHF 005/010),
синусоидальный фильтр (MCC 101),
фильтр dU/dt (MCC 102).
Соединение с шинами данных
Встроенные протоколы:
FC Protocol
Modbus RTU
Metasys N2
Опционально:
PROFIBUS
DeviceNet
EtherNet/IP
Modbus TCP IP
PROFINET |
Преимущества VLT® AQUA Drive Энергосбережение Частотный преобразователь VLT® AQUA Drive обеспечивает значительное снижение энергопотребления: - КПД на уровне 98%
- Спящий режим
- Автоматическая оптимизация энергопотребления дополнительно уменьшает потребление на 3-5%
- Компенсация потока, уменьшение давления снижает потребление в условиях малого расхода
- 2-х ступенчатый разгон/торможение (начальный разгон и конечное торможение)
- Защита обратного клапана
- Безопасный останов
- Обнаружение малого потока
- Режим заполнения пустой трубы
- Спящий режим
- Защита паролем
- Защита от перегрузки
- ПЛК
Может быть выбран как переменный, так и постоянный момент нагрузки во всем диапазоне выходной частоты Экономия пространства Компактный дизайн преобразователя частоты VLT® AQUA Drive делает монтаж легким даже в небольших установках. - Встроенные дроссели постоянного тока для снижения гармоник в сети. Внешние дроссели переменного тока не нужны
- Под заказ встроенные фильтры ВЧ-помех для всего ряда мощности
- Интеллектуальная концепция охлаждения уменьшает требуемое пространство для монтажа
- Модульный дизайн позволяет производить быстрый монтаж опционального оборудования
- Автонастройка ПИ-регуляторов
- Прочный промышленный дизайн и эффективный мониторинг делают обслуживание частотного преобразователя VLT AQUA Drive бесплатным.
Коды и расшифровка кодов VLT Aqua Drive Danfoss VLT AQUA Drive FC 202 (3 фазы 380В) Базовая модификация IP20,3 фазы 380-480В, без тормозного ключа с RFI-фильтром класса А2, с графическим дисплеем | Код заказа | Модель преобразователя частоты | Типовой код | Ток, А | Мощность, кВт | Размеры, ВхШхГ | Вес, кг | | 131B8870 | Danfoss VLT AQUA Drive FC 202 0,37кВт | FC-202PK37T4E20H2XGXXXXSXXXXAXBXCXXXXDX | 1,3 | 0,37 | | | | 131B8878 | Danfoss VLT AQUA Drive FC 202 0,55 кВт | FC-202PK55T4E20H2XGXXXXSXXXXAXBXCXXXXDX | 1,8 | 0,55 | | | | 131B8886 | Danfoss VLT AQUA Drive FC 202 0,75 кВт | FC-202PK75T4E20H2XGXXXXSXXXXAXBXCXXXXDX | 2,4 | 0,75 | | | | 131B8894 | Danfoss VLT AQUA Drive FC 202 1,1 кВт | FC-202P1K1T4E20H2XGXXXXSXXXXAXBXCXXXXDX | 3,0 | 1,1 | 268х90х205 | 4,9 | | 131B8649 | Danfoss VLT AQUA Drive FC 202 1,5 кВт | FC-202P1K5T4E20H2XGXXXXSXXXXAXBXCXXXXDX | 4,1 | 1,5 | 268х90х205 | 4,9 | | 131B8903 | anfoss VLT AQUA Drive FC 202 2,2 кВт | FC-202P2K2T4E20H2XGXXXXSXXXXAXBXCXXXXDX | 5,6 | 2,2 | 268х90х205 | 4,9 | | 131B8912 | Danfoss VLT AQUA Drive FC 202 3 кВт | FC-202P3K0T4E20H2XGXXXXSXXXXAXBXCXXXXDX | 7,2 | 3 | 268х90х205 | 4,9 | | 131B8920 | Danfoss VLT AQUA Drive FC 202 4 кВт | FC-202P4K0T4E20H2XGXXXXSXXXXAXBXCXXXXDX | 10 | 4 | 268х90х205 | 4,9 | | 131B8940 | Danfoss VLT AQUA Drive FC 202 5,5 кВт | FC-202P5K5T4E20H2XGXXXXSXXXXAXBXCXXXXDX | 13 | 5,5 | 480х130х205 | 6,6 | | 131B8650 | Danfoss VLT AQUA Drive FC 202 7,5 кВт | FC-202P7K5T4E20H2XGXXXXSXXXXAXBXCXXXXDX | 16 | 7,5 | 480х130х205 | 6,6 | | 131F6637 | Danfoss VLT AQUA Drive FC 202 11 кВт | FC-202P11KT4E20H2XGXXXXSXXXXAXBXCXXXXDX | 24 | 11 | 480х242х260 | 22 | | 131F6641 | Danfoss VLT AQUA Drive FC 202 15 кВт | FC-202P15KT4E20H2XGXXXXSXXXXAXBXCXXXXDX | 32 | 15 | 480х242х260 | 22 | | 131F6645 | Danfoss VLT AQUA Drive FC 202 18,5 кВт | FC-202P18KT4E20H2XGXXXXSXXXXAXBXCXXXXDX | 37,5 | 18,5 | 480х242х260 | 22 | | 131F6765 | Danfoss VLT AQUA Drive FC 202 22 кВт | FC-202P22KT4E20H2XGXXXXSXXXXAXBXCXXXXDX | 44 | 22 | 650х242х260 | 27 | | 131F6770 | Danfoss VLT AQUA Drive FC 202 30 кВт | FC-202P30KT4E20H2XGXXXXSXXXXAXBXCXXXXDX | 61 | 30 | 650х242х260 | 27 | | 131F6775 | Danfoss VLT AQUA Drive FC 202 37 кВт | FC-202P37KT4E20H2XGXXXXSXXXXAXBXCXXXXDX | 73 | 37 | 680х308х310 | 43 | | 131F6650 | Danfoss VLT AQUA Drive FC 202 45 кВт | FC-202P45KT4E20H2XGXXXXSXXXXAXBXCXXXXDX | 90 | 45 | 680х308х310 | 43 | | 131F6654 | Danfoss VLT AQUA Drive FC 202 55 кВт | FC-202P55KT4E20H2XGXXXXSXXXXAXBXCXXXXDX | 106 | 55 | 680х308х310 | 43 | | 131F6658 | Danfoss VLT AQUA Drive FC 202 75 кВт | FC-202P75KT4E20H2XGXXXXSXXXXAXBXCXXXXDX | 147 | 75 | 775х310х335 | 62 | | 131F6663 | Danfoss VLT AQUA Drive FC 202 90 кВт | FC-202P90KT4E20H2XGXXXXSXXXXAXBXCXXXXDX | 177 | 90 | 775х310х335 | 62 |
Базовая модификация IP20,3 фазы 380-480В, без тормозного ключа с RFI-фильтром класса А2, с графическим дисплеем | Код заказа | Модель преобразователя частоты | Типовой код | Ток, А | Мощность, кВт | Размеры, ВхШхГ | Вес, кг | | 131B8868 | Danfoss VLT AQUA Drive FC 202 110 кВт | FC-202P110T4E00H2XGXXXXSXXXXAXBXCXXXXDX | 212 | 110 | 1208х420х373 | 96 | | 131B9335 | Danfoss VLT AQUA Drive FC 202 132 кВт | FC-202P132T4E00H2XGXXXXSXXXXAXBXCXXXXDX | 260 | 132 | 1208х420х373 | 104 | | 131B9381 | Danfoss VLT AQUA Drive FC 202 160 кВт | FC-202P160T4E00H2XGXXXXSXXXXAXBXCXXXXDX | 315 | 160 | 1588х420х373 | 125 | | 131B9388 | Danfoss VLT AQUA Drive FC 202 200 кВт | FC-202P200T4E00H2XGXXXXSXXXXAXBXCXXXXDX | 395 | 200 | 1588х420х373 | 136 | | 131B9394 | Danfoss VLT AQUA Drive FC 202 250 кВт | FC-202P250T4E00H2XGXXXXSXXXXAXBXCXXXXDX | 480 | 250 | 1588х420х373 | 151 |
Типовые размеры VLT® AQUA Drive FC202 малой и средней мощности (сделано в Дании) | Типоразмер
| A2
| A3
| A5
| B1
| B2
| C1
| C2
|
|  |  |  |  |  |  |  | Класс защиты
| IP
| 20/21
| 20/21
| 55/66
| 21/55/66
| 21/55/66
| 21/55/66
| 21/55/66
| NEMA
| Шасси/тип 1
| Шасси/тип 1
| Тип 12/Тип 4Х
| Тип 1/Тип 12
| Тип 1/Тип 12
|
|
| Напряжение
|
|
|
|
|
|
|
|
| 200-240 В
|
| 0,25-3 кВт
| 3,7 кВт
| 0,25-3,7 кВт
| 5,5-7,5 кВт
| 11-15 кВт
| 18-22 кВт
| 30-45 кВт
| 380-480 В
|
| 0,37-4 кВт
| 5,5-7,5 кВт
| 0,37-7,5 кВт
| 11-18,5 кВт
| 22-30 кВт
| 37-55 кВт
| 75-90 кВт
|
|
|
|
|
|
|
|
|
| IP20
| Макс. вес
| 4,9 кг
| 6,6 кг
|
|
|
|
|
| IP21
| 5,3 кг
| 7,0 кг
|
| 23 кг
| 27 кг
| 45 кг
| 65 кг
| IP55
|
|
| 13,5 кг
| IP66
|
|
| 14,2 кг
| IP20
| Высота
| 268 мм
| 268 мм
|
|
|
|
|
| IP21
| 375 мм
| 375 мм
|
| 480 мм
| 650 мм
| 680 мм
| 770 мм
| IP55
|
|
| 420 мм
| IP66
|
|
| IP20
| Ширина
| 90 мм
| 130 мм
|
|
|
|
|
| IP21
| 90 мм
| 130 мм
|
| 242 мм
| 242 мм
| 308 мм
| 370 мм
| IP55
|
|
| 242 мм
| IP66
|
|
| IP20
| Глубина
| 205 мм
| 205 мм
|
|
|
|
|
| IP21
| 205 мм
| 205 мм
|
| 260 мм
| 260 мм
| 310 мм
| 335 мм
| IP55
|
|
| 195 мм
| IP66
|
|
|
VLT® AQUA Drive FC202 большой мощности (сделано в США) | Типоразмер
| D1
| D2
| D3
| D4
| E1
| E2
|
|
|  |
|
|
| |
| Класс защиты
| IP
| 21/54
| 21/54
| 00
| 00
| 21/54
| 00
| NEMA
| Тип 1/тип 12
| Тип 1/тип 12
| Шасси
| Шасси
| Тип 1/тип 12
| Шасси
| Напряжение
|
|
|
|
|
|
|
| 380-500 В
|
| 110-132 кВт
| 150-250 кВт
| 110-132 кВт
| 150-250 кВт
| 315-450 кВт
| 315-400 кВт
| 525-690 В
|
| 110-160 кВт
| 200-400 кВт
| 132-160 кВт
| 200-400 кВт
| 450-630 кВт
| 450-630 кВт
| IP00
| Макс.вес
|
|
| 91 кг
| 138 кг
|
| 277 кг
| IP21
| 104 кг
| 151 кг
|
|
| 313 кг
|
| IP54
| 104 кг
| 151 кг
|
|
| 313 кг
|
| IP00
| Высота
|
|
| 997 мм
| 1277 мм
|
| 1499 мм
| IP21
| 1159 мм
| 1540 мм
|
|
| 2000 мм
|
| IP54
| 1159 мм
| 1540 мм
|
|
| 2000 мм
|
| IP00
| Ширина
|
|
| 408 мм
| 408 мм
|
| 585 мм
| IP21
| 420 мм
| 420 мм
|
|
| 600 мм
|
| IP54
| 420 мм
| 420 мм
|
|
| 600 мм
|
| IP00
| Глубина
|
|
| 373 мм
| 373 мм
|
| 494 мм
| IP21
| 373 мм
| 373 мм
|
|
| 494 мм
|
| IP54
| 373 мм
| 373 мм
|
|
| 494 мм
|
|
|
