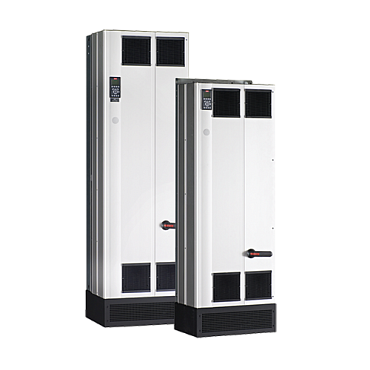

Активные фильтры гармоник AAF (Advanced Active Filter)

Основные характеристики

AAF 006 – это активный фильтр для подавления гармонических искажений тока.
Фильтр подходит для использования для одного или группы приводов в различных применениях.
С помощью специальных трансформаторов тока фильтр AAF 006 отслеживает гармонический состав тока и при необходимости за счет компенсации устраняет нежелательные гармоники.

Подавление гармонических искажений

Активный фильтр VLT Advanced Active Filter (AAF 006) оптимизирован для большинства применений.
Фильтр не может быть перегружен так как он работает а автоматическом режиме. При правильном подборе типоразмера фильтра он умеьшает гармоническое искажение тока до уровня 5%.
Индивидуальная настройка осуществляется за счет настройки специальных параметров и двух режимов компенсации.

Преимущества

• Компактная конструкция
• Удобно применять для модернизации
• Один фильтр может быть использован для группы частотных преобразователей
• Самый компактный фильтр в своем классе
• Простое обслуживание, так как доступ ко всем частям осуществляется с лицевой строны преобразователя. Таким образом, частотные преобразователи могут быть установлены стенка-к-стенке, уменьшая необходимое для монтажа место
• Простой доступ к кабелю и элементам подсоединения
• Печатные платы по умолчанию имеют специальное защитное покрытие 100% контроль качества
• Автоматическое отслеживание гармонического спектра тока

Технические характеристики

• Диапазон: 190-400A (380-480В)
• Степень защиты - По умолчанию фильтры имеют исполнение IP21/Nema 1. Опционально доступна степень защиты IP54/Nema12.
• Панель оператора - По умолчанию фильтры оборудованы графической панелью оператора.
• Дисплей, имеющий 5 строчек для вывода информации, позволяет отслеживать состояние привода, сети и нагрузки. - В панель встроены функции подсказок, журнал ошибок
• Фильтры ЭМС - Доступны два класса фильтров ЭМС. Устройства AAF006 могут быть оборудованы фильтрами класса А1.
• Встраиваемые опции - В фильтры AAF 006 опционально могут быть встроены следующие опции: силовой разъединитель, предохранители фильтры ЭМС. Встраиваемые опции экономят свободное место при монтаже фильтров.
• Интеллектуальная система охлаждения - Фильтры AAF 006 имеют специальный тыльный канал для охлаждения, через который может быть выведено наружу до 85% тепла. Это уменьшает негативное воздействие на электронные компоненты фильтра и увеличивает срок его службы.
• Сертификаты - CE, UL, cUL, C-tick, Lloyds, NDV
