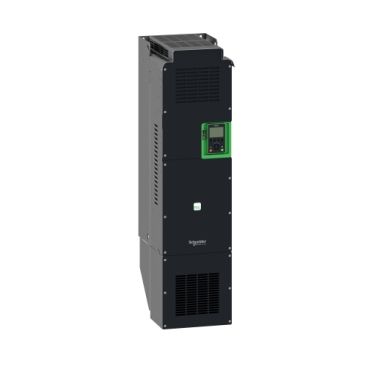

Привод с регулируемой скоростью, Altivar Process ATV600, ATV630 75 кВт 100 л.с. 200–240 В IP00. ATV630D75M3 Преобразователь частоты Altivar Process ATV600 может питать трехфазные синхронные и асинхронные двигатели. В стандартной комплектации он оснащен 3 встроенными коммуникационными портами RJ45, 1 портом Ethernet и 2 последовательными портами. Работает при номинальном напряжении питания от 200В до 240В переменного тока. Этот привод обеспечивает экономию энергии до 30% в режиме ожидания благодаря инновационной функции «Stop and Go» без дополнительных затрат. Подходит для двигателей мощностью до 75 кВт/100 л.с. и для применений, требующих небольшой перегрузки (до 120%). Подходит для двигателей мощностью до 55 кВт/75 л.с. и для применений, требующих значительной перегрузки (до 150%). Он весит 84 кг, его размеры составляют 320 мм в ширину, 852 мм в высоту и 390 мм в глубину. Этот привод ориентирован на обработку жидкостей и энергосбережение, он предлагает широкую гибкость в водоснабжении и очистке сточных вод, горнодобывающей промышленности, полезные ископаемые и металлы, нефть и газ, а также продукты питания и напитки. Аксессуары (комплект вентиляторов, графический терминал) и дополнительные опции (модули расширения ввода-вывода, модули связи, входные фильтры ЭМС) доступны для приводов Altivar Process ATV600, в зависимости от номинала привода. Основные характеристики Ассортимент продукции | Altivar Process ATV600, ATV630D75M3 | Тип продукта или компонента | Вариатор | Приложение для конкретного продукта | Процесс и утилиты | короткое имя устройства | АТВ630 | Вариант | Стандартная версия | Назначение продукта | Асинхронные двигатели Синхронные двигатели | ЭМС-фильтр | Без фильтра ЭМС | степень защиты IP | IP00 в соответствии с IEC 61800-5-1 IP00 в соответствии с IEC 60529 IP21 (с комплектом VW3A9704) в соответствии с IEC 61800-5-1 IP21 (с комплектом VW3A9704) в соответствии с IEC 60529 | [Us] номинальное напряжение питания | 200...240 В | Тип охлаждения | Принудительная конвекция | Частота подачи | 50...60 Гц - 5...5 % | [Us] номинальное напряжение питания | 200...240 В - 15...10 % | Мощность двигателя, кВт | 75 кВт (нормальный режим) 55 кВт (тяжелый режим) | Мощность двигателя л.с. | 100 л.с. в обычном режиме, 75 л.с. в тяжелом режиме | Линейный ток | 256 А при 200 В (нормальный режим) 215 А при 240 В (нормальный режим) 189 А при 200 В (тяжелый режим) 161 А при 240 В (тяжелый режим) | Перспективная линия Isc | 50 кА | Полная мощность | 83,7 кВА при 240 В (нормальный режим) 61,1 кВА при 240 В (тяжелый режим) | Непрерывный выходной ток | 211 А при 2,5 кГц для тяжелого режима работы 282 А при 2,5 кГц для нормального режима работы | Профиль управления асинхронным двигателем | Стандарт с постоянным крутящим моментом Режим оптимизированного крутящего момента Стандарт с переменным крутящим моментом | Профиль управления синхронным двигателем | Двигатель с постоянными магнитами Синхронный реактивный двигатель | Выходная частота привода скорости | 0,1…500 Гц | Номинальная частота переключения | 2,5 кГц | Частота переключения | 2,5...8 кГц с регулируемым коэффициентом снижения мощности 2...8 кГц | Функция безопасности | STO (безопасное отключение крутящего момента) SIL 3 | дискретная входная логика | 16 предустановленных скоростей | Протокол порта связи | Modbus последовательный Ethernet Modbus TCP | Дополнительная карта | Слот A: коммуникационный модуль, Profibus DP V1 Слот A: коммуникационный модуль, PROFINET Слот A: коммуникационный модуль, DeviceNet Слот A: коммуникационный модуль, Modbus TCP/EtherNet/IP Слот A: коммуникационный модуль, шлейфовое подключение CANopen RJ45 Слот A: коммуникационный модуль , CANopen SUB-D 9 Слот A: модуль связи, винтовые клеммы CANopen Слот A/слот B: модуль расширения цифровых и аналоговых входов/ выходов Слот A/слот B: модуль расширения выходных реле Слот A: модуль связи, Ethernet IP/Modbus TCP /Коммуникационный модуль MD-Link , BACnet Коммуникационный модуль MS/TP, Ethernet Powerlink | |
