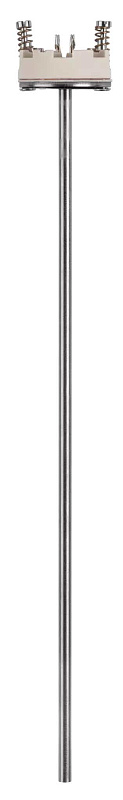

Измерительные вставки для ввинчиваемых термопар с головкой формы B JUMO 909742
|
Сменные измерительные вставки JUMO серии 909742 (также входят в общий типовой лист 909740) представляют собой внутренние чувствительные элементы датчиков температуры. Они разработаны специально для ремонта, обслуживания и модернизации ввинчиваемых промышленных термопар JUMO с присоединительной головкой формы B (подходят для первичных датчиков по спецификациям 901020 и 901820). Главное преимущество модульной конструкции — возможность быстро заменить вышедшую из строя измерительную часть без демонтажа внешней защитной гильзы из трубопровода или резервуара, что исключает разгерметизацию технологического процесса Ключевые технические характеристики • Диапазон рабочих температур: от -200 до +600 °C (для стандартных исполнений на жесткой трубке) и до +1150 °C (для вставок в гибкой термопарной оболочке с минеральной изоляцией). • Конфигурация элементов: выпускаются как одинарные (1 термопара), так и двойные / сдвоенные (2 независимые термопары в одном зонде). • Типы поддерживаемых термопар: o Тип J (Fe-CuNi, железо-константан). o Тип K (NiCr-Ni, хромель-алюмель). o Тип L (Fe-CuNi) по старому немецкому стандарту DIN 43710. • Конструктивные версии: o 909742/30 — стандартная вставка с трубкой из нержавеющей стали (обычно марки 1.4571 / AISI 316Ti). o 909742/40 — термоэлектрическая вставка во влагозащищенной гибкой оболочке из нержавеющей стали (1.4541) или жаропрочного сплава Inconel 600 (2.4816). • Диаметр измерительного стержня: стандартно 6.0 мм (подходит для плотной посадки во внешние защитные трубки внешним диаметром 9, 11 или 12 мм). Опции подключения и интеграции • Клеммная колодка: вставка укомплектована стандартной керамической платой с винтовыми зажимами, которая идеально садится на крепежные пазы внутри головки формы B. • Встроенный трансмиттер: вместо обычной клеммной колодки вставка может поставляться с уже смонтированным программируемым измерительным преобразователем (например, серии JUMO dTRANS T), преобразующим слабый сигнал термопары в унифицированный ток 4…20 мА или цифровой протокол. |
Технические характеристики
- Артикул: 909742
- Температура измеряемой среды Min, °C: -200
- Температура измеряемой среды Max, °C: 600
