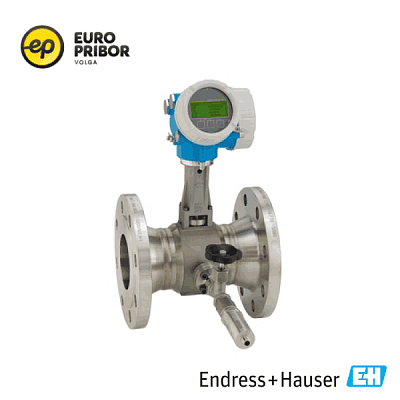

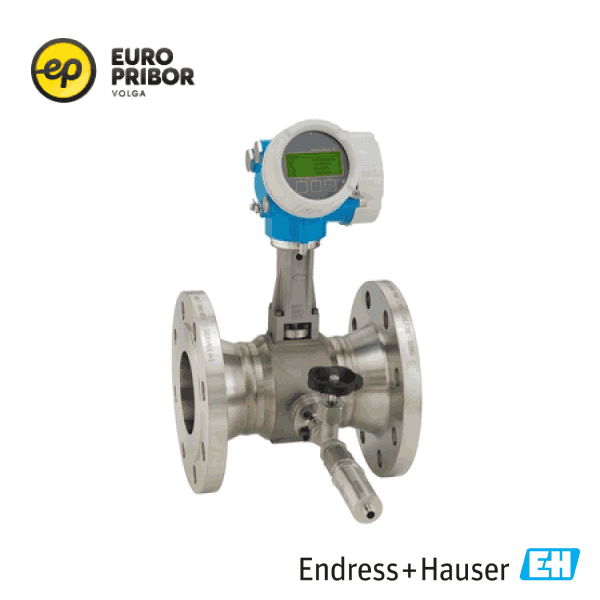

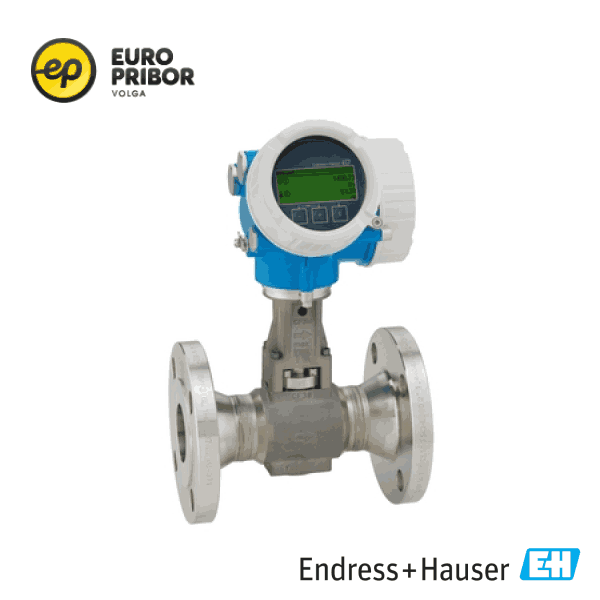

Вихревой расходомер Proline Prowirl F 200 7F2C15-AABECAACAAAD6SKA1 Endress+Hauser

Prowirl F - это многопараметрический расходомер со встроенным поточным измерением влажного пара. Опция калибровки PremiumCal гарантирует превосходную точность измерений и высочайшую эксплуатационную готовность установки при низких расходах газа, пара и жидкостей. Благодаря оригинальной технологии с питанием от контура Prowirl F 200 обеспечивает экономичную и бесшовную интеграцию в существующую инфраструктуру. Он обеспечивает высочайшую эксплуатационную безопасность во взрывоопасных зонах. Технология Heartbeat обеспечивает безопасность технологического процесса в любое время. Предпочтительный принцип измерения влажного/насыщенного/перегретого пара, газов и жидкостей (в том числе криогенных). Подходит для широкого спектра применений.
Характеристики датчика. Компактная техника – компенсация прохода на входе. Одинаковая точность до Re 10 000 – самый линейный вихревой корпус метра. Долговременная стабильность – прочный емкостный датчик без дрейфа.

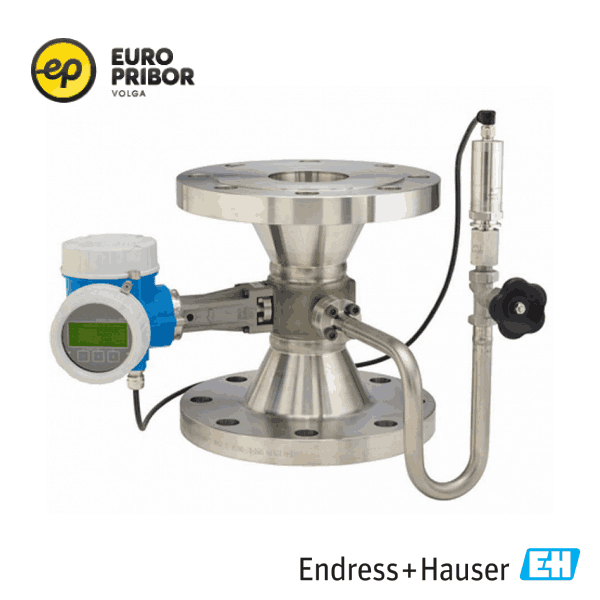

Возможность работы с влажным паром для DN 25 до 300 (от 1 до 12 дюймов). Гибкое позиционирование напорной камеры. Промышленная конструкция сифона для измерения давления.
Особенности передатчика. Удобная проводка устройства – отдельный отсек для подключения. Безопасная эксплуатация – не нужно открывать устройство благодаря дисплею с сенсорным управлением, фоновой подсветке. Интегрированная верификация – технология Heartbeat.
Модуль дисплея с функцией передачи данных. Прочный двухкамерный корпус. Безопасность оборудования: международные сертификаты (SIL, Haz. area).
Диапазон номинальных диаметров — DN от 15 до 300 (от 1/2 до 12 дюймов).
Смачиваемые материалы — Измерительная трубка: 1.4408 (CF3M); CX2MW аналогичен Alloy C22, датчик 2.4602. DSC: 1.4404 (316/316L); UNS N06022 аналогично Сплав C22, 2.4602. Технологическое присоединение: 1.4404/F316/F316L); 2.4602.
Измеряемые переменные. Объемный расход, массовый расход, скорректированный объемный расход, расход энергии, разность тепловых потоков, температура.
Максимальная погрешность измерения —  Объемный расход (жидкость): ±0,75 % / Объемный расход (опционально): ±0,65 % / Объемный расход (пар, газ): ±1,00 %.
Массовый расход (насыщенный пар): ±1,7% (с температурной компенсацией); ±1,5% (с компенсацией температуры/давления) / Массовый расход (перегретый пар, газ): ±1,5 (с компенсацией температуры/давления); ±1,7% (компенсация температуры + компенсация внешнего давления) / Массовый расход (жидкость): ±0,85%.
Диапазон измерения. Жидкость: от 0,076 до 2100 м³/ч (от 0,045 до 1300 футов³/мин) в зависимости от среды: вода с давлением 1 бар в год, 20 °C (14,5 фунтов на квадратный дюйм в год, 68 °F). Пар, газ: от 0,39 до 28000 м³/ч (от 0,23 до 17000 футов³/мин) в зависимости от среды: пар с 180 °C, 10 бар в год (356 °F, 145 фунтов на квадратный дюйм в год); воздух с 25 °C, 4,4 бар a (77 °F, 63,8 psi a).
Максимальное технологическое давление PN 100, Класс 600, 20К.
Диапазон средних температур. Стандартная: от –40 до +260 °C (от –40 до +500 °F) / Высокая/низкая температура (опция): от –200 до +400 °C (от –328 до +752 °F).
Диапазон температур окружающей среды. Компактная версия (стандартная): от –40 до +80 °C (от –40 до +176 °F). Компактная версия (опция): от –50 до +80 °C (от –58 до +176 °F). Дистанционная версия (стандартная): от –40 до +85 °C (от –40 до +185 °F). Дистанционная версия (опция): от –50 до +85 °C (от –58 до +185 °F).
Материал корпуса датчика. Корпус для подключения датчика: AlSi10Mg, с покрытием; 1.4408 (CF3M).
Материал корпуса передатчика AlSi10Mg, покрытый; 1.4404 (316л).
Степень защиты. Компактное исполнение: IP66/67, тип 4X корпус / Удаленное исполнение датчика: IP66/67, тип 4X корпус / Выносное исполнение передатчика: IP66/67, тип 4X корпус
Дисплей/управление. 4-строчный дисплей с подсветкой и сенсорным управлением (управление снаружи). Возможна конфигурация с помощью локального дисплея и инструментов. управления Доступен удаленный дисплей.
Выходы. 4‐20 мА HART (пассивный) / 4‐20 мА (пассивный) / Импульсный/частотный/переключающий выход (пассивный).
Входы. Входной ток 4‐20 мА (пассивный).
