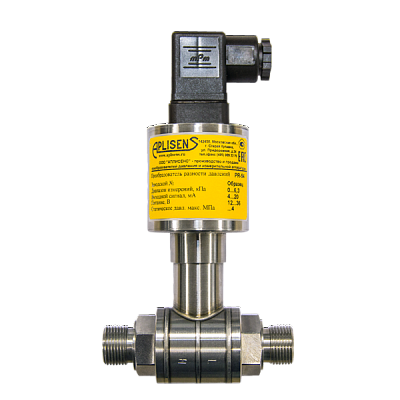

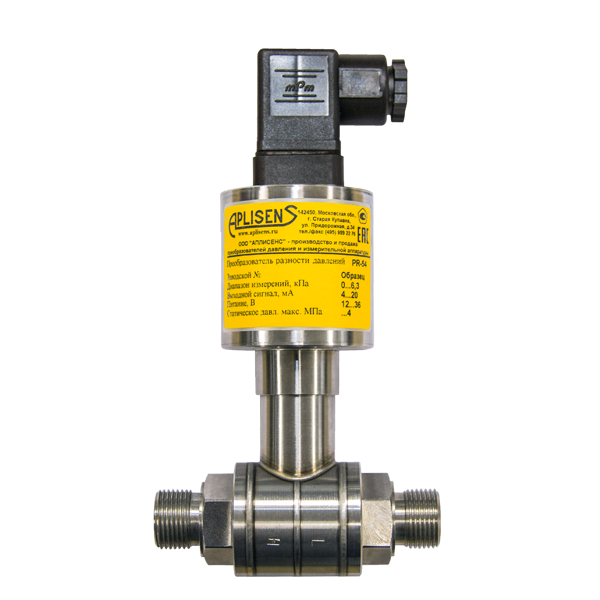

Преобразователь разности давлений APLISENS PR-54

» Верхний предел измерений: 1,6 МПа » Минимальная ширина диапазона: 2 кПа » Предел допускаемой приведенной погрешности: ±0,2% » Выходной сигнал: 4...20 мА 0...10 В 0...2 В 0,4...2 В Преобразователь PR-54 предназначен для измерений разности давлений газов, паров и жидкостей, преобразования измеренной разности давлений в унифицированный аналоговый выходной сигнал постоянного тока. Измерительным элементом является пьезорезистивная монолитная кремниевая структура, встроенная в приёмник давлений, отделенный от измеряемой среды разделительными мембранами и заполненный специальной жидкостью. Конструкция приёмника гарантирует устойчивость преобразователя к ударным воздействиям измеряемым давлением и к перегрузке по давлению до предельно допустимого статического давления 25 МПа или в специальном исполнении 40 МПа. Пользователь с помощью потенциометров имеет возможность корректировки „нуля” и диапазона в пределах до 10% без взаимодействия настроек. Доступ к внешней регулировке „нуля” находится под резиновой пробкой в верхней части корпуса преобразователя. Калибровка диапазона измерения возможна после снятия корпуса. Учитывая небольшую массу, преобразователь с присоединительным устройством типа Р монтируется непосредственно на импульсных трубках. Для монтажа в любом положении предлагаем крепление AL производства APLISENS®. Преобразователь с присоединительным устройством типа С, целесообразно монтировать с вентильным блоком. Производитель рекомендует использовать вентильные блоки серии VM-3 и VM-5. Для монтажа в любом положении на трубе 2" либо стенке, предлагаем крепление C-2". Для измерения уровня в закрытых резервуарах сред, требующих специальных процессных присоединений (химическая, пищевая, нефтеперерабатывающая и другие промышленности), преобразователь оснащён одним из разделителей производства APLISENS®.

Технические характеристики

• Гарантия: от 12 месяцев
• Артикул: PR-54
• Степень защиты: IP54
• Резьба разъема: DIN 43650
• Погрешность измерения: ±0,2%
• Диапазон измерения: 0…16 бар
• Аналоговый выход по току, мА: 4 ÷ 20 мА + HART - протокол
• Аналоговый выход по току, В: 0...10 В 0...2 В 0,4...2 В
• Температура эксплуатации Min, °C: -30
• Температура эксплуатации Max, °C: 125
