Основные характеристики
|
• Диапазон мощностей двигателя от 0,37 до 75 кВт
|
|
|
• Для работы с однофазными и трехфазными двигателями
|
|
|
• Встроенный байпас
|
|
|
• Напряжение управления 24В или 220В
|
|
|
• Встраиваемый интерфейс RS-485
|
|

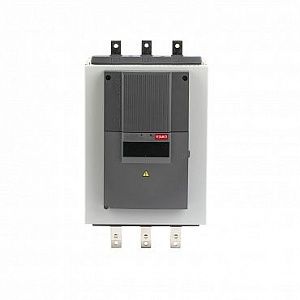

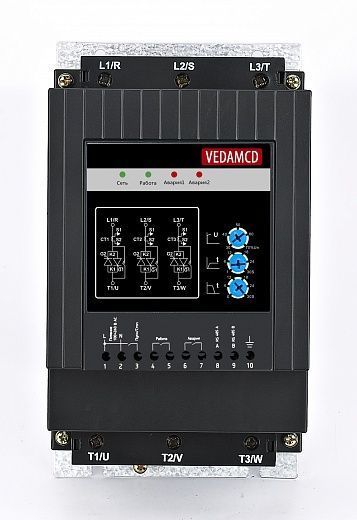

Серия MCD1– универсальное и компактное устройство плавного пуска со встроенным байпасом для двигателей мощностью от 0,37 до 75 кВт. Работает с однофазными и трехфазными двигателями напряжением питания 1х220В и 3х380В, имеет напряжение управления 24В или 220В. Для работы в промышленных сетях УПП MCD1 имеет встраиваемый интерфейс RS-485 (Modbus RTU).
Данная серия обеспечивает плавный пуск и останов электродвигателя, имеет основные защитные функции. MCD1 имеет один цифровой вход, 2 релейных выхода. Доступны основные функции пуска и останова: пуск с начальным током/напряжением, пуск с линейным увеличением напряжения, плавный останов с регулированием напряжения, торможение выбегом.
Устройства плавного пуска MCD1 для ОДНОФАЗНЫХ двигателей 1*220В
Напряжение управления питания 24В, без кнопки "Пуск"
|
Код заказа
|
Типовой код
|
Выходная мощность, кВт
|
Номинальный выходной ток, А
|
ВхШхГ, мм
|
Масса, кг
|
|
MCD11101
|
VM-10-PK37-0002-S2-CV1
|
0,37
|
2
|
175х92х95
|
0,8
|
|
MCD11102
|
VM-10-PK55-0003-S2-CV1
|
0,55
|
3
|
175х92х95
|
0,8
|
|
MCD11103
|
VM-10-PK75-0004-S2-CV1
|
0,75
|
4
|
175х92х95
|
0,8
|
|
MCD11104
|
VM-10-P1K1-0006-S2-CV1
|
1,1
|
6
|
175х92х95
|
0,8
|
|
MCD11105
|
VM-10-P1K5-0009-S2-CV1
|
1,5
|
9
|
175х92х95
|
0,8
|
|
MCD11106
|
VM-10-P2K2-0012-S2-CV1
|
2,2
|
12
|
175х92х95
|
0,8
|
|
MCD11107
|
VM-10-P3K7-0020-S2-CV1
|
3,7
|
20
|
175х92х95
|
0,8
|
|
MCD11108
|
VM-10-P5K5-0030-S2-CV1
|
5,5
|
30
|
222х125х132
|
2
|
|
MCD11109
|
VM-10-P7K5-0045-S2-CV1
|
7,5
|
45
|
222х125х132
|
2
|
Напряжение управления питания 220 В, без кнопки "Пуск"
|
Код заказа
|
Типовой код
|
Выходная мощность, кВт
|
Номинальный выходной ток, А
|
ВхШхГ, мм
|
Масса, кг
|
|
MCD12101
|
VM-10-PK37-0002-S2-CV2
|
0,37
|
2
|
175х92х95
|
0,8
|
|
MCD12102
|
VM-10-PK55-0003-S2-CV2
|
0,55
|
3
|
175х92х95
|
0,8
|
|
MCD12103
|
VM-10-PK75-0004-S2-CV2
|
0,75
|
4
|
175х92х95
|
0,8
|
|
MCD12104
|
VM-10-P1K1-0006-S2-CV2
|
1,1
|
6
|
175х92х95
|
0,8
|
|
MCD12105
|
VM-10-P1K5-0009-S2-CV2
|
1,5
|
9
|
175х92х95
|
0,8
|
|
MCD12106
|
VM-10-P2K2-0012-S2-CV2
|
2,2
|
12
|
175х92х95
|
0,8
|
|
MCD12107
|
VM-10-P3K7-0020-S2-CV2
|
3,7
|
20
|
175х92х95
|
0,8
|
|
MCD12108
|
VM-10-P5K5-0030-S2-CV2
|
5,5
|
30
|
222х125х132
|
2
|
|
MCD12109
|
VM-10-P7K5-0045-S2-CV2
|
7,5
|
45
|
222х125х132
|
2
|
Напряжение управления питания 220В, с кнопкой "Пуск"
|
Код заказа
|
Типовой код
|
Выходная мощность, кВт
|
Номинальный выходной ток, А
|
ВхШхГ, мм
|
Масса, кг
|
|
MCD13101
|
VM-10-PK37-0002-S2-CV2-B
|
0,37
|
2
|
175х92х95
|
0,8
|
|
MCD13102
|
VM-10-PK55-0003-S2-CV2-B
|
0,55
|
3
|
175х92х95
|
0,8
|
|
MCD13103
|
VM-10-PK75-0004-S2-CV2-B
|
0,75
|
4
|
175х92х95
|
0,8
|
|
MCD13104
|
VM-10-P1K1-0006-S2-CV2-B
|
1,1
|
6
|
175х92х95
|
0,8
|
|
MCD13105
|
VM-10-P1K5-0009-S2-CV2-B
|
1,5
|
9
|
175х92х95
|
0,8
|
|
MCD13106
|
VM-10-P2K2-0012-S2-CV2-B
|
2,2
|
12
|
175х92х95
|
0,8
|
|
MCD13107
|
VM-10-P3K7-0020-S2-CV2-B
|
3,7
|
20
|
175х92х95
|
0,8
|
|
MCD13108
|
VM-10-P5K5-0030-S2-CV2-B
|
5,5
|
30
|
222х125х132
|
2
|
|
MCD13109
|
VM-10-P7K5-0045-S2-CV2-B
|
7,5
|
45
|
222х125х132
|
2
|
Напряжение управления питания 220 В, без кнопки "Пуск"+Modbus
|
Код заказа
|
Типовой код
|
Выходная мощность, кВт
|
Номинальный выходной ток, А
|
ВхШхГ, мм
|
Масса, кг
|
|
MCD12201
|
VM-10-PK37-0002-S2-CV2-M
|
0,37
|
2
|
175х92х95
|
0,8
|
|
MCD12202
|
VM-10-PK55-0003-S2-CV2-M
|
0,55
|
3
|
175х92х95
|
0,8
|
|
MCD12203
|
VM-10-PK75-0004-S2-CV2-M
|
0,75
|
4
|
175х92х95
|
0,8
|
|
MCD12204
|
VM-10-P1K1-0006-S2-CV2-M
|
1,1
|
6
|
175х92х95
|
0,8
|
|
MCD12205
|
VM-10-P1K5-0009-S2-CV2-M
|
1,5
|
9
|
175х92х95
|
0,8
|
|
MCD12206
|
VM-10-P2K2-0012-S2-CV2-M
|
2,2
|
12
|
175х92х95
|
0,8
|
|
MCD12207
|
VM-10-P3K7-0020-S2-CV2-M
|
3,7
|
20
|
175х92х95
|
0,8
|
|
MCD12208
|
VM-10-P5K5-0030-S2-CV2-M
|
5,5
|
30
|
222х125х132
|
2
|
|
MCD12209
|
VM-10-P7K5-0045-S2-CV2-M
|
7,5
|
45
|
222х125х132
|
2
|
Напряжение управления питания 220 В, с кнопкой "Пуск"+Modbus
|
Код заказа
|
Типовой код
|
Выходная мощность, кВт
|
Номинальный выходной ток, А
|
ВхШхГ, мм
|
Масса, кг
|
|
MCD13301
|
VM-10-PK37-0002-S2-CV2-B-M
|
0,37
|
2
|
175х92х95
|
0,8
|
|
MCD13302
|
VM-10-PK55-0003-S2-CV2-B-M
|
0,55
|
3
|
175х92х95
|
0,8
|
|
MCD13303
|
VM-10-PK75-0004-S2-CV2-B-M
|
0,75
|
4
|
175х92х95
|
0,8
|
|
MCD13304
|
VM-10-P1K1-0006-S2-CV2-B-M
|
1,1
|
6
|
175х92х95
|
0,8
|
|
MCD13305
|
VM-10-P1K5-0009-S2-CV2-B-M
|
1,5
|
9
|
175х92х95
|
0,8
|
|
MCD13306
|
VM-10-P2K2-0012-S2-CV2-B-M
|
2,2
|
12
|
175х92х95
|
0,8
|
|
MCD13307
|
VM-10-P3K7-0020-S2-CV2-B-M
|
3,7
|
20
|
175х92х95
|
0,8
|
|
MCD13308
|
VM-10-P5K5-0030-S2-CV2-B-M
|
5,5
|
30
|
222х125х132
|
2
|
|
MCD13309
|
VM-10-P7K5-0045-S2-CV2-B-M
|
7,5
|
45
|
222х125х132
|
2
|
Устройства плавного пуска MCD1 для ТРЁХФАЗНЫХ двигателей 3*380В
Напряжение управления питания 24В, без кнопки "Пуск"
|
Код заказа
|
Типовой код
|
Выходная мощность, кВт
|
Номинальный выходной ток, А
|
ВхШхГ, мм
|
Масса, кг
|
|
MCD11001
|
VM-10-PK75-0001-T4-CV1
|
0,75
|
1,5
|
175х92х95
|
0,8
|
|
MCD11002
|
VM-10-P1K1-0002-T4-CV1
|
1,1
|
2,2
|
175х92х95
|
0,8
|
|
MCD11003
|
VM-10-P1K5-0003-T4-CV1
|
1,5
|
3
|
175х92х95
|
0,8
|
|
MCD11004
|
VM-10-P2K2-0004-T4-CV1
|
2,2
|
4,5
|
175х92х95
|
0,8
|
|
MCD11005
|
VM-10-P3K7-0007-T4-CV1
|
3,7
|
7,5
|
175х92х95
|
0,8
|
|
MCD11006
|
VM-10-P5K5-0011-T4-CV1
|
5,5
|
11
|
175х92х95
|
0,8
|
|
MCD11007
|
VM-10-P7K5-0015-T4-CV1
|
7,5
|
15
|
200х108х105
|
1,4
|
|
MCD11008
|
VM-10-P11K-0022-T4-CV1
|
11
|
22
|
200х108х105
|
1,4
|
|
MCD11009
|
VM-10-P15K-0030-T4-CV1
|
15
|
30
|
222х125х132
|
2,4
|
|
MCD11010
|
VM-10-P18K-0037-T4-CV1
|
18,5
|
37
|
222х125х132
|
2,4
|
|
MCD11011
|
VM-10-P22K-0045-T4-CV1
|
22
|
45
|
222х125х132
|
2,4
|
|
MCD11012
|
VM-10-P30K-0060-T4-CV1
|
30
|
60
|
222х125х132
|
2,4
|
|
MCD11013
|
VM-10-P37K-0075-T4-CV1
|
37
|
75
|
222х125х132
|
2,4
|
Напряжение управления питания 220 В, без кнопки "Пуск"
|
Код заказа
|
Типовой код
|
Выходная мощность, кВт
|
Номинальный выходной ток, А
|
ВхШхГ, мм
|
Масса, кг
|
|
MCD12001
|
VM-10-PK75-0001-T4-CV2
|
0,75
|
1,5
|
175х92х95
|
0,8
|
|
MCD12002
|
VM-10-P1K1-0002-T4-CV2
|
1,1
|
2,2
|
175х92х95
|
0,8
|
|
MCD12003
|
VM-10-P1K5-0003-T4-CV2
|
1,5
|
3
|
175х92х95
|
0,8
|
|
MCD12004
|
VM-10-P2K2-0004-T4-CV2
|
2,2
|
4,5
|
175х92х95
|
0,8
|
|
MCD12005
|
VM-10-P3K7-0007-T4-CV2
|
3,7
|
7,5
|
175х92х95
|
0,8
|
|
MCD12006
|
VM-10-P5K5-0011-T4-CV2
|
5,5
|
11
|
175х92х95
|
0,8
|
|
MCD12007
|
VM-10-P7K5-0015-T4-CV2
|
7,5
|
15
|
200х108х105
|
1,4
|
|
MCD12008
|
VM-10-P11K-0022-T4-CV2
|
11
|
22
|
200х108х105
|
1,4
|
|
MCD12009
|
VM-10-P15K-0030-T4-CV2
|
15
|
30
|
222х125х132
|
2,4
|
|
MCD12010
|
VM-10-P18K-0037-T4-CV2
|
18,5
|
37
|
222х125х132
|
2,4
|
|
MCD12011
|
VM-10-P22K-0045-T4-CV2
|
22
|
45
|
222х125х132
|
2,4
|
|
MCD12012
|
VM-10-P30K-0060-T4-CV2
|
30
|
60
|
222х125х132
|
2,4
|
|
MCD12013
|
VM-10-P37K-0075-T4-CV2
|
37
|
75
|
222х125х132
|
2,4
|
|
MCD12014
|
VM-10-P45K-0090-T4-CV2
|
45
|
90
|
310х155х160
|
5
|
|
MCD12015
|
VM-10-P55K-0110-T4-CV2
|
55
|
110
|
310х155х160
|
5,2
|
|
MCD12016
|
VM-10-P75K-0150-T4-CV2
|
75
|
150
|
310х155х160
|
5,2
|
Напряжение управления питания 220В, с кнопкой "Пуск"
|
Код заказа
|
Типовой код
|
Выходная мощность, кВт
|
Номинальный выходной ток, А
|
ВхШхГ, мм
|
Масса, кг
|
|
MCD13001
|
VM-10-PK75-0001-T4-CV2-B
|
0,75
|
1,5
|
175х92х95
|
0,8
|
|
MCD13002
|
VM-10-P1K1-0002-T4-CV2-B
|
1,1
|
2,2
|
175х92х95
|
0,8
|
|
MCD13003
|
VM-10-P1K5-0003-T4-CV2-B
|
1,5
|
3
|
175х92х95
|
0,8
|
|
MCD13004
|
VM-10-P2K2-0004-T4-CV2-B
|
2,2
|
4,5
|
175х92х95
|
0,8
|
|
MCD13005
|
VM-10-P3K7-0007-T4-CV2-B
|
3,7
|
7,5
|
175х92х95
|
0,8
|
|
MCD13006
|
VM-10-P5K5-0011-T4-CV2-B
|
5,5
|
11
|
175х92х95
|
0,8
|
|
MCD13007
|
VM-10-P7K5-0015-T4-CV2-B
|
7,5
|
15
|
200х108х105
|
1,4
|
|
MCD13008
|
VM-10-P11K-0022-T4-CV2-B
|
11
|
22
|
200х108х105
|
1,4
|
|
MCD13009
|
VM-10-P15K-0030-T4-CV2-B
|
15
|
30
|
222х125х132
|
2,4
|
|
MCD13010
|
VM-10-P18K-0037-T4-CV2-B
|
18,5
|
37
|
222х125х132
|
2,4
|
|
MCD13011
|
VM-10-P22K-0045-T4-CV2-B
|
22
|
45
|
222х125х132
|
2,4
|
|
MCD13012
|
VM-10-P30K-0060-T4-CV2-B
|
30
|
60
|
222х125х132
|
2,4
|
|
MCD13013
|
VM-10-P37K-0075-T4-CV2-B
|
37
|
75
|
222х125х132
|
2,4
|
|
MCD13014
|
VM-10-P45K-0090-T4-CV2-B
|
45
|
90
|
310х155х160
|
5
|
|
MCD13015
|
VM-10-P55K-0110-T4-CV2-B
|
55
|
110
|
310х155х160
|
5,2
|
|
MCD13016
|
VM-10-P75K-0150-T4-CV2-B
|
75
|
150
|
310х155х160
|
5,2
|
Напряжение управления питания 220 В, без кнопки "Пуск"+Modbus
|
Код заказа
|
Типовой код
|
Выходная мощность, кВт
|
Номинальный выходной ток, А
|
ВхШхГ, мм
|
Масса, кг
|
|
MCD12301
|
VM-10-PK75-0001-T4-CV2-M
|
0,75
|
1,5
|
175х92х95
|
0,8
|
|
MCD12302
|
VM-10-P1K1-0002-T4-CV2-M
|
1,1
|
2,2
|
175х92х95
|
0,8
|
|
MCD12303
|
VM-10-P1K5-0003-T4-CV2-M
|
1,5
|
3
|
175х92х95
|
0,8
|
|
MCD12304
|
VM-10-P2K2-0004-T4-CV2-M
|
2,2
|
4,5
|
175х92х95
|
0,8
|
|
MCD12305
|
VM-10-P3K7-0007-T4-CV2-M
|
3,7
|
7,5
|
175х92х95
|
0,8
|
|
MCD12306
|
VM-10-P5K5-0011-T4-CV2-M
|
5,5
|
11
|
175х92х95
|
0,8
|
|
MCD12307
|
VM-10-P7K5-0015-T4-CV2-M
|
7,5
|
15
|
200х108х105
|
1,4
|
|
MCD12308
|
VM-10-P11K-0022-T4-CV2-M
|
11
|
22
|
200х108х105
|
1,4
|
|
MCD12309
|
VM-10-P15K-0030-T4-CV2-M
|
15
|
30
|
222х125х132
|
2,4
|
|
MCD12310
|
VM-10-P18K-0037-T4-CV2-M
|
18,5
|
37
|
222х125х132
|
2,4
|
|
MCD12311
|
VM-10-P22K-0045-T4-CV2-M
|
22
|
45
|
222х125х132
|
2,4
|
|
MCD12312
|
VM-10-P30K-0060-T4-CV2-M
|
30
|
60
|
222х125х132
|
2,4
|
|
MCD12313
|
VM-10-P37K-0075-T4-CV2-M
|
37
|
75
|
222х125х132
|
2,4
|
|
MCD12314
|
VM-10-P45K-0090-T4-CV2-M
|
45
|
90
|
310х155х160
|
5
|
|
MCD12315
|
VM-10-P55K-0110-T4-CV2-M
|
55
|
110
|
310х155х160
|
5,2
|
|
MCD12316
|
VM-10-P75K-0150-T4-CV2-M
|
75
|
150
|
310х155х160
|
5,2
|
Напряжение управления питания 220В, с кнопкой "Пуск"+Modbus
|
Код заказа
|
Типовой код
|
Выходная мощность, кВт
|
Номинальный выходной ток, А
|
ВхШхГ, мм
|
Масса, кг
|
|
MCD14301
|
VM-10-PK75-0001-T4-CV2-B-M
|
0,75
|
1,5
|
175х92х95
|
0,8
|
|
MCD14302
|
VM-10-P1K1-0002-T4-CV2-B-M
|
1,1
|
2,2
|
175х92х95
|
0,8
|
|
MCD14303
|
VM-10-P1K5-0003-T4-CV2-B-M
|
1,5
|
3
|
175х92х95
|
0,8
|
|
MCD14304
|
VM-10-P2K2-0004-T4-CV2-B-M
|
2,2
|
4,5
|
175х92х95
|
0,8
|
|
MCD14305
|
VM-10-P3K7-0007-T4-CV2-B-M
|
3,7
|
7,5
|
175х92х95
|
0,8
|
|
MCD14306
|
VM-10-P5K5-0011-T4-CV2-B-M
|
5,5
|
11
|
175х92х95
|
0,8
|
|
MCD14307
|
VM-10-P7K5-0015-T4-CV2-B-M
|
7,5
|
15
|
200х108х105
|
1,4
|
|
MCD14308
|
VM-10-P11K-0022-T4-CV2-B-M
|
11
|
22
|
200х108х105
|
1,4
|
|
MCD14309
|
VM-10-P15K-0030-T4-CV2-B-M
|
15
|
30
|
222х125х132
|
2,4
|
|
MCD14310
|
VM-10-P18K-0037-T4-CV2-B-M
|
18,5
|
37
|
222х125х132
|
2,4
|
|
MCD14311
|
VM-10-P22K-0045-T4-CV2-B-M
|
22
|
45
|
222х125х132
|
2,4
|
|
MCD14312
|
VM-10-P30K-0060-T4-CV2-B-M
|
30
|
60
|
222х125х132
|
2,4
|
|
MCD14313
|
VM-10-P37K-0075-T4-CV2-B-M
|
37
|
75
|
222х125х132
|
2,4
|
|
MCD14314
|
VM-10-P45K-0090-T4-CV2-B-M
|
45
|
90
|
310х155х160
|
5
|
|
MCD14315
|
VM-10-P55K-0110-T4-CV2-B-M
|
55
|
110
|
310х155х160
|
5,2
|
|
MCD14316
|
VM-10-P75K-0150-T4-CV2-B-M
|
75
|
150
|
310х155х160
|
5,2
|
Преимущества
- Встроенный байпас
- Степень защиты корпуса IP20
- Базовые защитные функции двигателя
- Кнопка пуска и останова (зависит от конфигурации)
- Маркировка клемм на русском языке
- Встраиваемый интерфейс RS-485 (зависит от конфигурации)
Применение:
- центробежные и погружные насосы,
- винтовые компрессоры,
- дробилки,
- вентиляторы и др.
|
понедельник-пятница:
г. Чебоксары,
