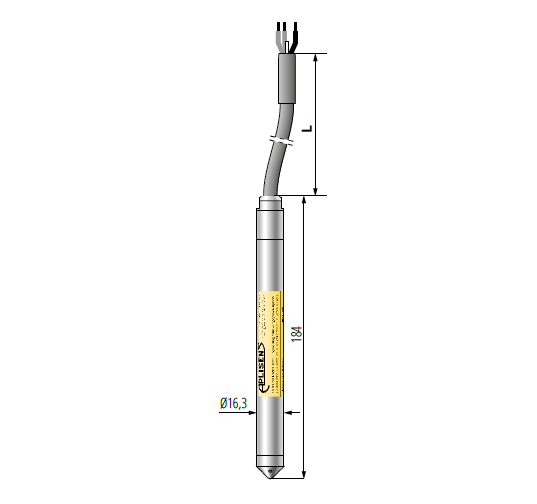

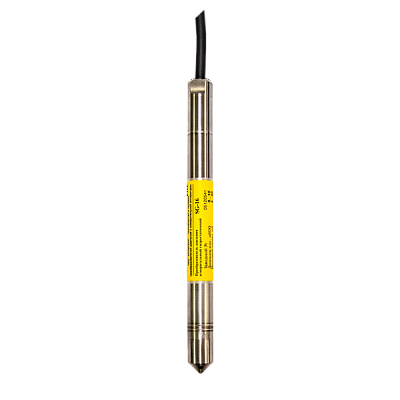

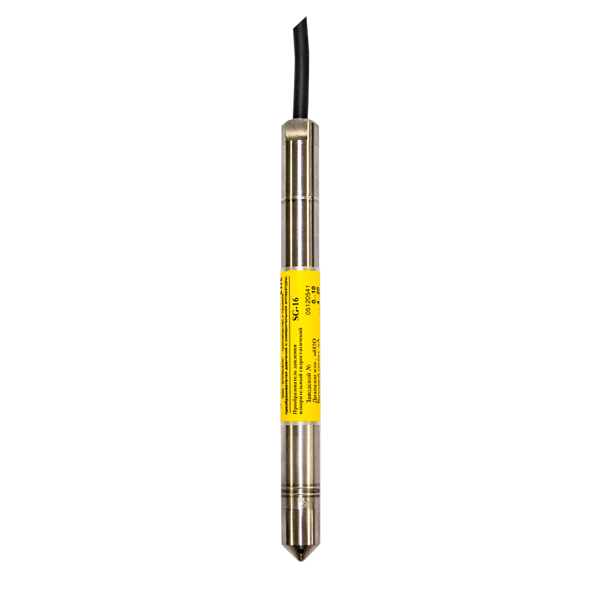

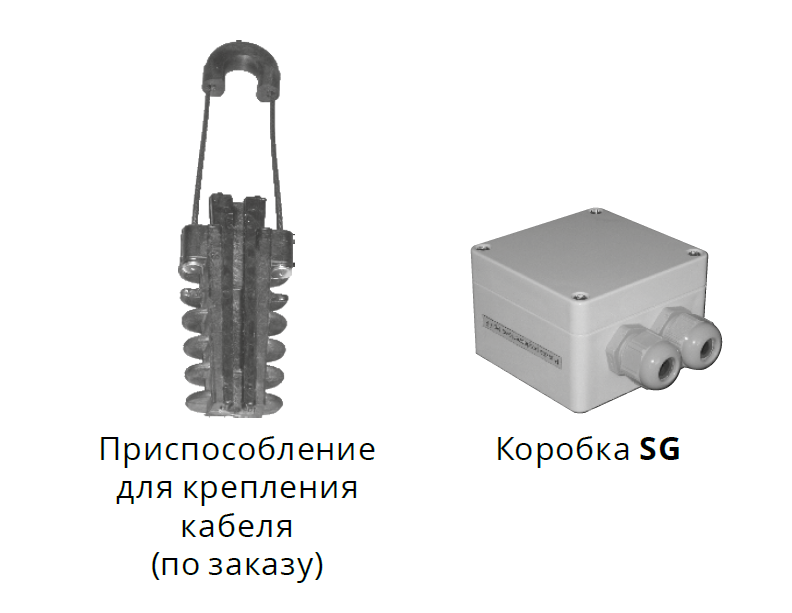

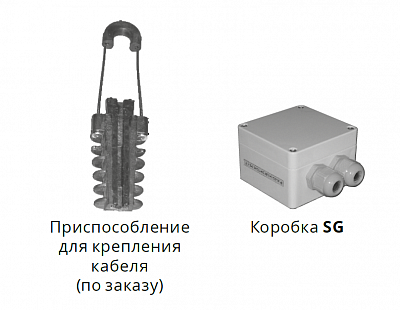

»» Предел допускаемой приведенной погрешности: ±0,3% »» Выходной сигнал: 4...20 мА Преобразователь давления измерительный гидростатический SG-16 предназначен для измерений гидростатического (избыточного) давления в воде, вычисления на его основе глубины погружения или уровня воды и преобразования ее в унифицированный аналоговый выходной сигнал постоянного тока. Преобразователь давления измерительный гидростатический SG-16 является специализированной конструкцией, предназначенной для измерения уровней воды в скважинах, колодцах или пьезометрах с небольшим диаметром. Измерение уровня с помощью преобразователя давления осуществляется путем использования прямой зависимости между высотой столба жидкости и вызванным гидростатическим давлением. Измерение давления осуществляется на уровне разделительной мембраны погруженного преобразователя и соотносится к атмосферному давлению с помощью капилляра, находящегося в кабеле. Измерительным элементом является пьезорезистивная кремниевая монолитная структура, встроенная в приёмник давления, который отделен от измеряемой среды разделительной мембраной и заполнен специальной манометрической жидкостью. Совмещенный с измерительным элементом электронный усилитель, стандартизирует сигнал. Электронная схема преобразователя защищает его от повреждений, вызванных помехами индуктированным грозовым разрядом или электроэнергетическим взаимодействием оборудования. Опущенный на заданный уровень преобразователь давления может свободно висеть на кабеле или лежать на дне резервуара. При необходимости кабель с капилляром можно нарастить стандартным кабелем. При соединении кабелей капилляр не должен перекрываться (давление внутри должно быть равно атмосферному давлению), однако в месте соединения кабелей необходимо обеспечить защиту капилляра от попадания в него жидкости или других загрязнений. Фирма «АПЛИСЕНС» рекомендует применение специализированного зажима для крепления кабеля типа SG и монтажной коробки, оснащенной отверстием с гидроизолирующей мембраной. При длинных линиях передачи сигнала рекомендуем добавочно использование схемы защиты от перенапряжения UZ-2 в форме настенной коробки, облегчающей соединение кабелей. При смотке кабеля преобразователя, диаметр свёртывания не должен быть менее 20 см, а также недопустимы механические повреждения кабеля. При погружении преобразователя на глубину более 100 м кабель с капилляром должен быть прикреплен к стальному несущему тросу. Механическая очистка мембраны преобразователя ЗАПРЕЩЕНА. Загрязнения, накопившиеся на мембране во время эксплуатации, запрещается удалять механическими средствами, в частности скребками, щетками и т. п., поскольку это может привести к повреждению. Единственным допустимым способом является растворение загрязнений, при необходимости для удаления можно использовать мягкую кисть.. Осадок на мембране может оказывать воздействие на кривую преобразования.. Примеры способов очистки мембраны:. - в случае накипи на мембране и вокруг нее нижнюю часть преобразователя, включая мембрану, нужно, примерно на 20 минут, погрузить в 10%-ный раствор Kamix, который можно приобрести у производителя;. - отложения веществ нефтяного происхождения следует размягчать и смывать растворителем или моющим средством;. - отложения органических веществ следует размягчать в теплой воде с температурой до 85 °C или в моющем средстве в случае жирных отложений.. |
